Описание

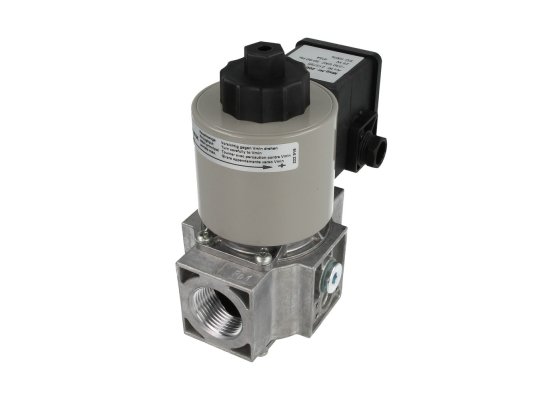

Электромагнитный клапан, одноступенчатый Dungs MVD 515/5 Питание 110 V, арт: 242933 – малогабаритный запорная арматура немецкого качества. Применяется в системах автоматического управления газовыми потоками при эксплуатации газовых горелок и приборов. Способствует герметичное перекрытие газа, надежную и безопасную работу промышленной топочной установки.

Рабочая среда и применение

Газовый клапан Dungs MVD разработан для использования в установках, сжигающих газ семейства 1-3 или другие нейтральные газообразные среды. Гарантирует ограничение, перекрытие, доступ подачи газа к газовым горелкам. Рассчитан на давление газа 500 мбар.

Подробнее об одноступенчатом э/м клапане MVD 515/5

Запорный клапан является нормально-закрытым предохранительным устройством класса А по EN161. Быстро закрывается и открывается (время срабатывания 1 сек.). Объем подачи газа корректируется вручную с помощью регулятора основного расхода.

Клапан MVD 515/5 собран в компактном литом корпусе из алюминиевого сплава. Оснащен электромагнитной катушкой, сетчатым металлическим фильтром, тарелкой клапана, запирающей пружиной, арматурой, электрическими компонентами. При изготовлении деталей использованы сталь, латунь. Уплотнения изготовлен из NBR-каучука. По запросу покупателя доступно исполнение без цветных металлов.

Встроенный стальной фильтр очищает поток от механических частиц размером более 1 мм, что сохраняет герметичность клапана. Полностью защитить автоматику от повреждений позволяет монтаж основного фильтра.

Электромагнитная катушка и электрические компоненты защищены от внешних воздействий по стандарту IP54. Возможно усиление пыле-, влагозащиты до IP65 по дополнительному запросу.

Газовый клапан MVD 515/5 может встраиваться в систему горизонтально, вертикально. Электроподключение осуществляется с помощью винтовых клемм через кабельный ввод PG11. Возможна установка концевого контакта. Это позволит отслеживать закрытое положение клапана (опционально).

Условия эксплуатации

Газовые электромагнитные клапаны Dungs MVD могут эксплуатироваться при внешних температурах -15.+60°C.

Основные плюсы клапана MVD:

• быстродействие (время срабатывания 1 сек.);
• герметичное запирание потока;
• возможность регулировки основного потока;
• встроенный стальной фильтр на входе в корпус;
• надёжная защита электрических компонентов от пыли / влаги;
• компактный габариты и незначительный вес;
• углеводородостойкие уплотнения из NBR-каучука;
• длительный срок службы;
• отсутствие требований по частому техобслуживанию;
• стабильная работа в широком диапазоне внешних температур;
• возможность установки концевого переключателя (опция).

Газовые электромагнитные клапаны Dungs MVD прошли проверки и испытания, сертифицированы по стандартам ЕС.
