Описание

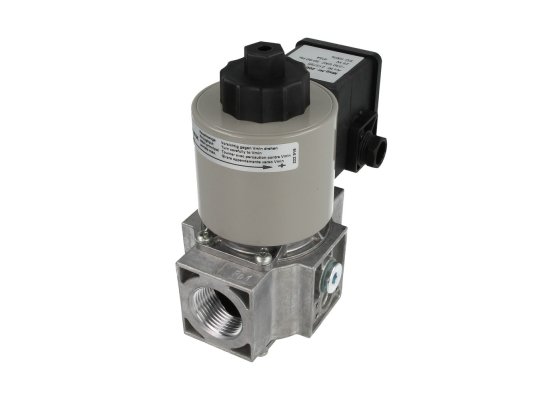

Электромагнитный клапан, одноступенчатый Dungs MVD 505/5 произведен в соответствии со стандартом DIN EN 161 (класс А, группа 2). Рассчитан на монтаж в системы, потребляющие газ семейства 1, 2, 3 и другие нейтральные газообразные вещества. Клапан является быстрооткрывающимся и быстрозакрывающимся, может использоваться для широкого спектра газовых горелок и приборов. Максимальное избыточное давление – 500 мбар. Функцией клапана является перекрытие потока газа, направляемого на горение, для безопасной эксплуатации газового оборудования.

Конструкция и особенности

• Автоматический запорный клапан является «нормальным закрытым». Время закрытия и открытия составляет менее одной секунды.
• Корпус малогабаритный размеров произведен из коррозие-, износостойких материалов, рассчитанных на долговечную службу, безопасную эксплуатацию и совместимых с составом газа.
• При изготовлении клапана использован алюминий, сталь и бронза. Уплотнители произведён из резины на основе NBR, что гарантирует герметичность соединений и стойкость к истиранию. Конструкция клапана рассчитана на эксплуатацию в широком диапазоне температур, от -15 до + 60 градусов.
• Электрозащита корпуса выполнена по стандарту IP54, пыль и влага не проникают внутрь устройства. При необходимости, можно усилить защиту до IP 65 (по заявке покупателя).
• Для сохранения герметичности клапана, исключения утечек, входящий газ очищается от крупных примесей размером более 1 мм с помощью встроенной металлической сетки.
• Дополнительно производитель рекомендует установить основной газовый фильтр для бесперебойной работы газового оборудования и сохранения заявленных характеристик.
• Корректировка потока протекающего газа выполняется с помощью ручной регулировки основного расхода. Э/м клапан Dungs MVD 505/5 может размещаться в газопроводной линии вертикально или горизонтально. Резьбовое соединение Rp 1/2 упрощает монтажные операции.
• Подключение к сети осуществляется через кабельный ввод PG. Предусмотрена возможность установки концевого контакта K01/1.

Достоинства:

• быстродействие (время закрытия/открытия 1 сек);
• для систем с давлением до 500 мбар;
• регулятор расхода для настройки потока;
• небольшой корпус с защитой класса IP54;
• уплотнения из NBR;
• установка в горизонтальном или вертикальном положении;
• металлический сетчатый фильтр для удаления примесей от 1 мм;
• широкий диапазон рабочих температур;
• резьбовой способ фиксации;
• возможность монтажа концевого выключателя.

Э/м клапан, одноступенчатый Dungs MVD 505/5 артикул 158110 рассчитан на длительную бесперебойную эксплуатацию при соблюдении рекомендаций производителя. У нас можно купить электромагнитный клапан в любой из модификаций – с питанием от сети 24-28 В, 110 В и 230 В.
