Описание

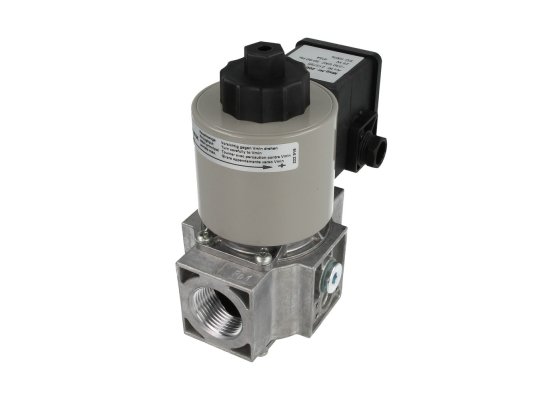

Электромагнитный клапан, одноступенчатый Dungs MVD 515/5 отличается быстрым срабатыванием, высоким уровнем пылевлагозащиты, стабильной работой. Используется для эксплуатации в системах потребления газа семейства 1, 2, 3 и иных нейтральных газообразных веществ. Позволяет решать задачи по автоматическому управлению перекрытия потока газа и безопасной эксплуатации газового оборудования. Соответствует стандарту DIN EN 161 (класс А, группа 2).

Конструкция и особенности

• Автоматический запорный клапан является «нормально закрытым» и отличается быстродействием. Открывает/ перекрывает газовый поток менее чем за 1 секунду. Закрытое положение клапана можно контролировать, установив сигнальный контакт закрытой позиции.
• При изготовлении корпуса и основных элементов Dungs MVD использованы высококлассные материалы, стойкие к износу, коррозии и составу газа. Корпус и детали, контактирующие с рабочей средой, выполнен из алюминия, стали и бронзы, уплотнители – из бутадиен-нитрильного каучука.
• Пыль и влага не проникают внутрь устройства благодаря герметичной конструкции, соответствующей стандарту IP 54. Усилить защиту корпуса до IP 65 можно по отдельному заказу.
• Газ на входе проходит очистку от крупных (от 1 мм) загрязнений при помощи металлического сетчатого фильтра. Для бесперебойной службы газовой установки рекомендуется встроить основной газовый фильтр.
• Запорный электромагнитный клапан рассчитан на работу при температуре воздуха от -15 до + 60 градусов.
• Для ограничения потока проходящего газа предусмотрен ручной регулятор основного расхода. Для электроподключения используется кабельный ввод PG.
• Быстрый и надёжный монтаж э/м клапана осуществляется с помощью резьбового соединения Rp 1 1/2. Ориентация при монтаже – вертикальная или горизонтальная.

Достоинства:

• быстродействие (менее секунды на закрытие или открытие);
• универсальная конструкция для монтажа в большинство горелок;
• входной фильтр для удаления примесей размером от 1 мм;
• регулятор расхода для настройки основного потока;
• широкий диапазон температур эксплуатации, от-15 до + 60 градусов;
• защита корпуса от внешних воздействий, пыли и влаги (IP 54);
• резьбовой способ соединения;
• компактность, небольшой вес;
• возможность монтажа индикатора закрытого положения.

Э/м клапан, одноступенчатый Dungs MVD 515/5 артикул 157550 – универсальное, быстродействующее, надёжное устройство для безопасной эксплуатации газовых приборов. Электромагнитный клапан прошел проверки и испытания, сертифицирован по стандартам ЕС. Представленные модификации отличаются параметрами питания (24-28 В, 110 В и 230 В) и ценой.
