Описание

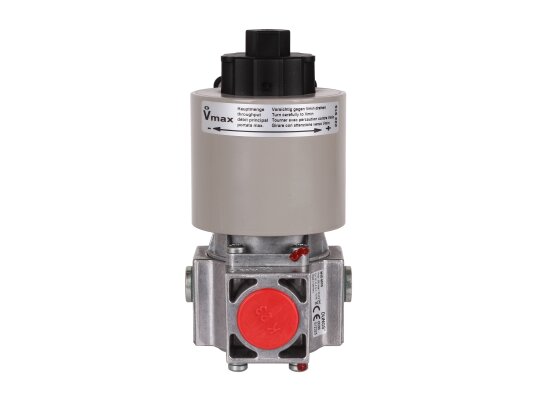

Электромагнитный клапан, одноступенчатый Dungs MVD 507/5, арт. 157530, характеризуется высокой степенью надежности, стабильной работой, быстродействием. Соответствует стандарту DIN EN 161 (класс А, группа 2). Подходит для систем с максимальным давлением 500 мбар, сжигающих газ семейства 1, 2, 3 или иные нейтральные газообразные вещества. Ввиду универсальной конструкции и компактным габаритам совместим с большинством газовых горелок и газопотребляющих устройств. Задачей клапана является безопасное перекрытие потока газа, подаваемого на горелку.

Особенности

• Автоматический запорный клапан является «нормально закрытым». Закрытие и открытие подачи газа осуществляется менее чем за одну секунду. Закрытое положение клапана можно отслеживать с помощью сигнального контакта закрытой позиции, который устанавливается дополнительно.
• Небольшой корпус произведен из износостойких материалов, не разрушаемых при контакте с газом. Основные элементы и корпус изготовлен из алюминия, стали и бронзы, а уплотнители – из бутадиен-нитрильного каучука. Клапан может использоваться при температуре окружающего воздуха от -15 до +60 градусов.
• Корпус Dungs MVD 507/5 произведен по стандарту пыле-, влагозащиты IP 54. Возможна поставка версии с защитной оболочкой класса IP 65 по заказу потребителя.
• Входящий газ очищается от крупных (от 1 мм) частиц мусора и примесей благодаря встроенному сетчатому фильтру. Рекомендуется дополнительно установить основной газовый фильтр для повышения безопасности и стабильной работы газового оборудования.
• Электромагнитный клапан может встраиваться в горизонтальный и вертикальный трубопровод. Для фиксации используется резьбовой тип соединения (Rp 3/4), что упрощает монтаж.
• Для ограничения потока подаваемого газа предусмотрена ручная регулировка основного расхода.

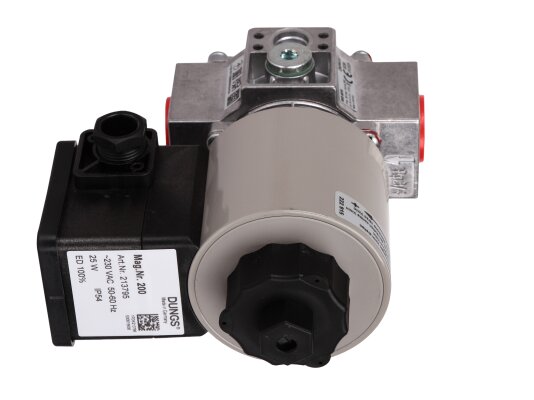

• Клапан Dungs MVD 507/5 подключается к источнику питания с помощью кабельного ввода PG.

Достоинства:

• быстрое срабатывание (1 с.);
• ручной регулятор расхода газа;
• электрозащита корпуса класса IP 54;
• высококлассные уплотнения из бутадиен-нитрильного каучука;
• установка в горизонтальный и вертикальный газопровод;
• встроенный сетчатый фильтр для удаления крупных загрязнений (от 1 мм);
• широкий диапазон эксплуатационных температур;
• для систем с максимальным избыточным давлением 500 мбар;
• небольшие монтажные габариты;
• резьбовой способ фиксации;
• возможность монтажа концевого выключателя.

Э/м клапан, одноступенчатый Dungs MVD 507/5, артикул: 157530, представлен в двух версиях – с питанием от сети 230 В и 110 В.
