Описание

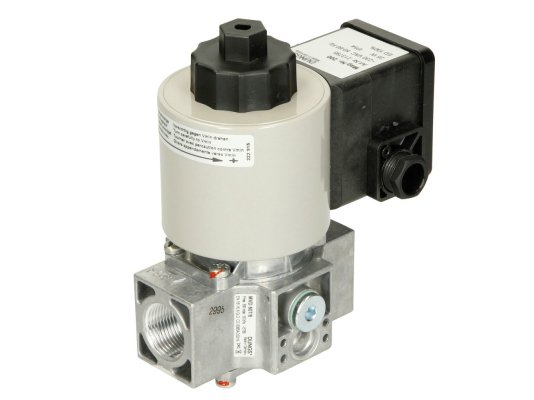

Газовый электромагнитный клапан Elco MVD 507/5, арт: 65310755, применяется для газов семейства I-III и другой нейтральной среды в качестве автоматического запорного органа при эксплуатации одноступенчатых горелок. Быстро и герметично перекрывает поток. Соответствует стандарту EN161, класс А, группа 2. Рассчитан на давление газа до 500 мбар.

Ключевые особенности:

• одноступенчатый запирающий клапан нормально-закрытого типа;
• быстрое открытие и закрытие, 1 сек.;
• пылевлагозащита класса IP 54;
• параметры соединения на входе/ выходе – Rp 3/4;
• точки подключения контрольных приборов – G 1/4 по ISO 118;
• давление газа на входе – не выше 500 мбар;
• регулируемый вручную расход газа;
• возможность установки индикатора закрытого положения клапана;
• проводка выпрямителя с подавлением радиопомех;
• расход газа – до 30 м 3/ч;
• питание от сети 230 В/ 110 В, +10%, -15%;
• подключение через клеммную коробку с резьбовым соединением PG.

Устройство и комплектация

Elco MVD выделяется коррозиестойкой, надёжной конструкцией, основными элементами которой являются корпус, электромагнитная катушка, фильтр, тарелка клапана, запирающая пружина, арматура, электрические компоненты. Корпус и детали произведён из алюминия, стали, латуни, уплотнения – из бутадиен-нитрильного каучука. Устройство рассчитано на высокое давление и контакт с газами. На входе установлен сетчатый нержавеющий фильтр, очищающий поток от частиц грязи размером более 1 мм, что сохраняет рабочие характеристики клапана и защищает последующие приборы от повреждения.

Установка и эксплуатация

Клапан Elco MVD 507/5 устанавливается на вертикальный или горизонтальный газопровод. В месте размещения клапана необходимо исключить попадание на корпус струй воды. Температура окружающего воздуха: от -15 до + 60°.

Применение

Газовый электромагнитный клапан Elco MVD хорошо подходит для широкого спектра горелок, в т. ч. Elco, Riello, Oilon, Baltur, Wieshaupt, Ecoflam, Buderus, Lamborghini, Viessmann и других производителей. Встраивается в системы автоматической подачи газа для управления горелкой и безопасной работы газовой установки.
