Описание

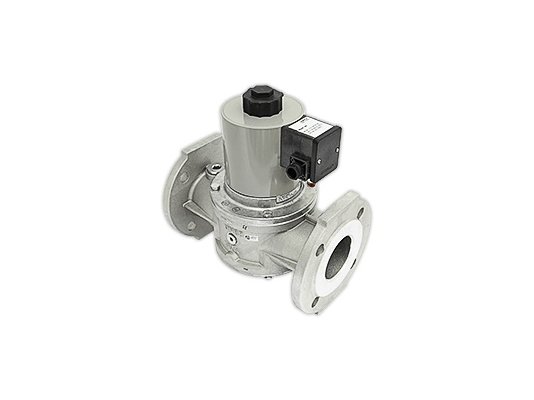

Электромагнитный клапан, одноступенчатый Dungs MVD 5080/5, питание 110 V является предохранительно-запорным устройством с быстрым срабатыванием. Встраивается в систему автоматического управления подачей газа промышленного топочного оборудования. Способствует безопасную эксплуатацию, исключает утечки.

Основные характеристики

Газовый электромагнитный клапан Dungs, арт: 231102 соответствует классу A, гр. 2 по EN 161. Предназначен для работы с газами семейства 1-3, нейтральной газообразной средой. Быстро закрывается и открывается ( 1 сек.). Рассчитан на давление газа до 500 мбар. Подключается к сети через кабельный ввод PG11. Рабочее напряжение: 110 В. Может эксплуатироваться в условиях температур -15.+60 °C.

Устройство и комплектация Dungs MVD 5080/5

Надежность и долговечность клапана достигнуты за счет использования износостойких материалов и герметичных уплотнений. Корпус отлит из сплава алюминия, детали произведён из коррозионностойкой стали, латуни, уплотнения – из NBR-каучука, не разрушаемого при минусовых температурах. Допустимый диапазон: -15…+60 °C.

На входе газа размещен фильтр из стальной нержавеющей сетки, удерживающий грязевые частицы размером более 1 мм. Для бесперебойной работы газовой автоматики рекомендуется установить основной газовый фильтр.

Электромагнитная катушка и контакты защищены от внешних воздействий по стандарту IP54. Уровень электрозащиты можно повысить до IP 65 (по запросу).

Электромагнитный клапан Dungs размещается в горизонтальный или вертикальный газопровод. надёжный монтаж обеспечивает фланцевое соединение. Размер входного и выходного фланцев DN 80.

Достоинства клапана MVD:

• быстродействие (время закрытия и открытия 1 сек.);
• совместимость с горелками большинства производителей;
• герметичное перекрытие потока;
• уплотнения из NBR-каучука для низкотемпературной эксплуатации;
• для систем с давлением рабочей среды до 500 мбар;
• регулятор для настройки расхода газа;
• очистка потока от загрязнений встроенным сетчатым фильтром;
• надёжная защита электрических компонентов от пыли / влаги;
• экономия места за счет компактный размеров корпуса;
• возможность контроля закрытого положения (опция).
