Описание

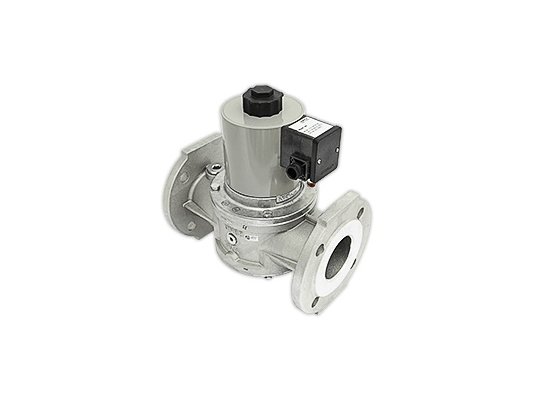

Электромагнитный клапан, одноступенчатый Dungs MVD 5100/5 питание 24-28 V предназначен для установки в газопровод в качестве запорно-регулирующего органа для управления потоком газа. надёжная газовая арматура от немецкого производителя.

Применение и основные параметры

Газовый электромагнитный клапан Dungs, арт: 246092 применяется в промышленных системах, потребляющих газ семейства 1-3 или другие нейтральные газообразные среды. Обеспечивает ограничение, перекрытие и подачу газа к газовым горелкам и газовым приборам.

Клапан с одноступенчатым принципом действия, нормально-закрытого типа. Относится к классу A по стандарту EN 161. Открытие и закрытие осуществляется в течение 1 сек. Запорное устройство работает от сети 24-28 В. Может эксплуатироваться в условиях температур -15.+60 °C. Максимальное давление газа на входе составляет не более 500 мбар.

Предусмотрена возможность настройки главного потока.

Конструкция и комплектация клапана MVD 5100/5

Электромагнитный клапан одноступенчатого действия собран в малогабаритном литом корпусе из алюминия. Электромагнитная катушка и контакты надежно защищены от воздействия пыли и влаги по стандарту IP54. Доступно усиление до IP65 по отдельному запросу.

Детали запорного устройства изготовлен из нержавеющей стали, латуни, уплотнения – из бутадиен-нитрильного каучука. По желанию заказчика доступно исполнение без цветных металлов. Использование NBR-резины, стойкой к составу углеводородов и низкотемпературному воздействию, исключает риски утечки газа и даёт возможность эксплуатировать клапан при температурах -15.+60 °C.

Для защиты э/м клапана от повреждений грубыми частицами на входе потока установлен фильтр из нержавейки с отверстиями 1 мм. Производитель рекомендует усилить защиту от грязи, разместив основной газовый фильтр.

Электрическое подключение газового э/м клапана осуществляется с помощью винтовых клемм через кабельный ввод PG11. Дополнительная установка (по запросу) сигнального контакта даёт возможность контролировать закрытое положение клапана.

Основные достоинства клапана MVD:

• быстрое срабатывание (время на открытие и закрытие 1 сек.);
• регулировка основного потока газа;
• высокий уровень электрозащиты;
• сетчатый фильтр для защиты клапана от повреждений;
• малогабаритный габариты и небольшой вес;
• уплотнения из NBR-каучука, устойчивого к низким температурам;
• простой и надёжный монтаж на фланцы;
• установка концевого контакта для контроля закрытого положения (опция);
• стабильная работа в широком диапазоне температур.

Монтаж

Газовые электромагнитные клапаны Dungs MVD устанавливаются в систему горизонтально, вертикально. надёжная, герметичная фиксация обеспечивается фланцевым соединением. Размер фланцев на входе и выходе: DN 100.
