Описание

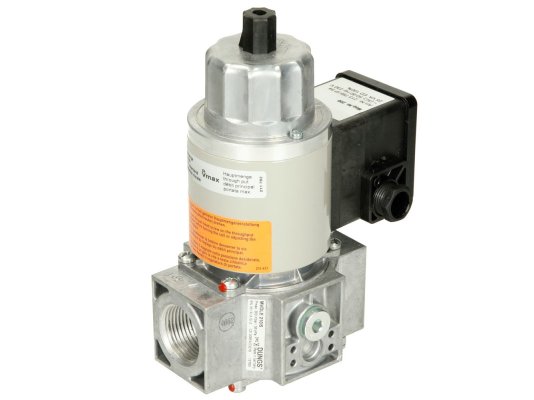

Электромагнитный клапан, одноступенчатый Dungs MVDLE 210/5 Питание 110 V, арт: 195550 служит для безопасного ограничения, отключения и сброса подачи газа при эксплуатации газовых горелок и котлов. Встраивается в системы автоматического управления потоком. Рассчитан на давление 360 мбар.

Особенности газового клапана Dungs MVDLE

Клапан является нормально-закрытым устройством одноступенчатого действия класса А гр. 2 по EN 161. Быстро закрывается ( 1 сек.), что способствует безопасную эксплуатацию газовой установки. Медленно открывается для плавного розжига горелки. Время открытия регулируется. Предусмотрена возможность настройки расхода газа.

Конструкция и основные параметры:

• работа от сети 110В, -15%, +10%, 50-60 Гц;
• проводка выпрямителя с подавлением радиопомех в клеммной коробке;
• защита катушки и контактов от пыли и обрызгивания с любой стороны по стандарту IP54 (доступно усиление электрозащиты до IP 65);
• использование в системах с давлением в газопроводе до 360 мбар;
• крепление с помощью резьбовых соединений, отверстия на входе и выходе Rp 1;
• уплотнения сёдел клапана на основе NBR-каучука, рассчитанного на контакт с газами в соответствии с G260/l и низкотемпературную эксплуатацию;
• литой алюминиевый корпус, комплектующие из коррозионностойкой стали, латуни;
• места для подключения устройств измерения давления;
• входной фильтр из стальной сетки для грубой очистки газа (размер отверстий – 1 мм);
• монтаж в систему с вертикально или горизонтально расположенным магнитом;
• автоматическое отсечение потока при потере питания, сбоях в подаче газа;
• электрическое подключение – через штекерный разъем по EN 175301-803;
• индикация закрытого положения клапана при установке концевого выключателя (дополнительно);
• эксплуатационные температуры: -15.+60 °С.

Рабочая среда и применение

Электромагнитные газовые клапаны Dungs MVDLE встраиваются в промышленные системы сжигания газа семейства I-III (природный, городской, сжиженный газ, только в газообразной форме), подходят для нейтральной среды.

Газовые электромагнитные клапаны этой серии совместимы с горелками большинства производителей, включая Buderus, Lamborghini, Elco, Wieshaupt, Baltur, Cuenod, Ecoflam и других.
