Описание

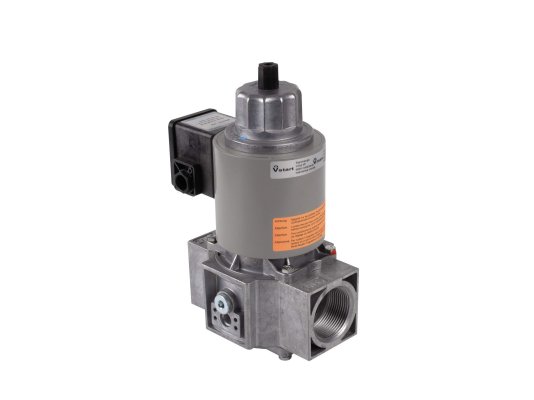

Электромагнитный клапан, одноступенчатый Dungs MVDLE 503/5: Медленно открывающийся, настройка времени открытия с диапазоном быстрого хода
Электромагнитная катушка 100 Возможна установка концевого контакта K01/1 Уплотнение клапана из NBR Электрическое подключение через кабельный ввод PG

Электромагнитный клапан, одноступенчатый Dungs MVDLE 503/5 способствует герметичное запирание газа, подаваемого на горелку. С помощью этого устройства гарантируется надёжная и безопасная работа газовой установки. Благодаря универсальному подключению, высокой надежности и компактности, автоматический клапан Dungs пользуется популярностью при производстве горелок многих фирм, например: Baltur, Riello, Cuenod, Ecoflam, Elco, Oilon.

Основные характеристики

• Максимальное избыточное давление – 500 мбар.
• Эксплуатационная температура: от -15 до +60 °С.
• Газ: семейство 1-3 или нейтральный.
• Соединение – на резьбу Rp 3/8.
• ЭМ катушка 100.
• Класс А, группа 2 (в соответствии с DIN EN 161).
• Расход: 6 м^3/час.

Особенности и исполнение

Dungs MVDLE 503/5 выделяется быстрым закрытием и медленным открытием. Размыкание происходит в течение 20 секунд. В конструкции реализована корректировка времени отпирания с диапазоном быстрого хода.

Одноступенчатый «нормально закрытый» электромагнитный клапан имеет надёжное исполнение. При его изготовлении использованы износостойкие материалы: алюминий, сталь, латунь, для уплотнений выбрана NBR резина.

Непроницаемость корпуса обусловлена качественной изоляцией. Электрозащита соответствует стандарту IP 54. По отдельной заявке потребителя возможно исполнение класса IP 65.

Запорный клапан (арт. 222077) встраивается в трубопровод в произвольном положении, кроме как магнитом вниз. Прочный и быстрый монтаж обеспечивается резьбовым соединением. Для электроподключения используется кабельный ввод PG.

Возможно дооснащение: по дополнительной заявке устанавливается концевой контакт K01/1.

Достоинства клапана:

• быстрое и надёжное запирание потока газа;
• нулевое время отсечки;
• упрощённый резьбовой монтаж;
• электрозащита IP 54;
• горизонтальное/вертикальное размещение;
• дроссель расхода газа;
• регулировка времени размыкания;
• универсальность применения;
• установка концевого контакта K01/1 по доп. заявке.

Фирма Dungs, используя многолетние наработки и высокотехнологичную базу, производит надёжные газовые клапаны для безопасной работы отопительной установки.
