Описание

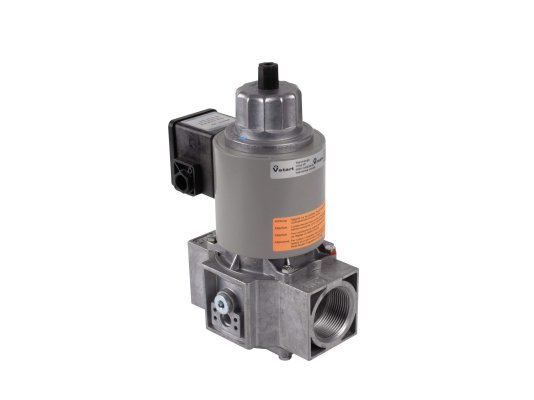

Электромагнитный клапан, одноступенчатый Dungs MVDLE 507/5: Медленно открывающийся, настройка времени открытия с диапазоном быстрого хода
Электромагнитная катушка 200 Возможна установка концевого контакта K01/1 Уплотнение клапана из NBR Электрическое подключение через кабельный ввод PG

Запорный электромагнитный клапан, одноступенчатый Dungs MVDLE 507/5 обеспечивает автоматическое перекрытие потока газа, подводимого к горелке. Это небольшой, надёжное устройство повышает безопасность работы газовой установки. Удобное подключение, универсальность и безупречные характеристики способствуют высокой популярности клапанов фирмы Dungs – они применяются большинством производителей горелок при создании своей продукции.

Ключевые параметры

• Максимальное избыточное давление – 500 мбар.
• Рабочая среда: газ 1-3 семейства или нейтральный.
• Соединение – на резьбу Rp 3/4.
• Эксплуатационная температура: от -15 до +60 °С.
• Э/м катушка 200.
• Класс А, группа 2 (в соответствии с DIN EN 161).
• Расход: 30 м^3/час.

Устройство и монтаж

Dungs MVDLE 507/5 – быстро закрывающийся и медленно открывающийся одноступенчатый «нормально закрытый» клапан. Замыкание – до 1 сек., размыкание – до 20 сек. Реализована возможность настройки времени отпирания с диапазоном быстрого хода.

Автоматический клапан выполнен с учётом высоких нагрузок и контакта с газом. Материалы, выбранные при изготовлении корпуса: алюминий, сталь, латунь, уплотнения произведены из NBR-резины.

Электрические детали ограждены от воздействия воды и пылевых частиц. Класс защиты отвечает стандарту IP 54. Отдельно можно заказать более надёжное исполнение (степень защиты IP 65).

Газовый клапан (арт. 222079) монтируется в систему горизонтально, вертикально, а также диагонально, но не магнитом вниз. Резьбовое подсоединение облегчает монтажные операции. Электроподключение происходит через кабельный ввод PG.

Опция! По заявке покупателя возможна установка концевого контакта K01/1.

Плюсы Dungs MVDLE 507/5:

• автоматическое закрытие потока газа, подаваемого к горелке;
• лёгкое резьбовое соединение;
• нулевое время отсечки;
• дроссель расхода газа;
• возможность регулирования времени отпирания;
• универсальное использование;
• защищённость электродеталей от воздействий извне (IP 54);
• монтаж в газопровод различной ориентации;
• установка концевого контакта K01/1 (опционально).

Клапаны Dungs – надёжные, долговечные, компактный устройства, повышающие безопасность работы с газом. Для формирования современной отопительной системы, исключающей риск аварий и негативных последствий, предлагаем купить одноступенчатый электромагнитный клапан.
