Описание

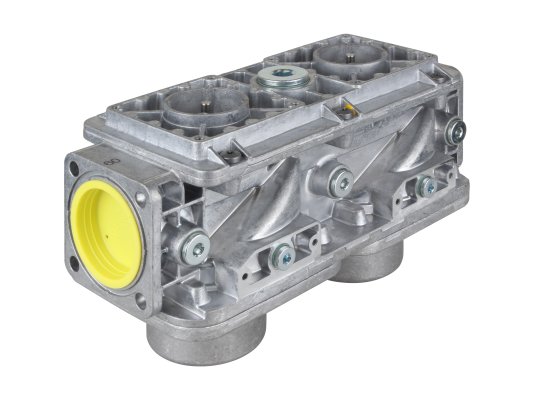

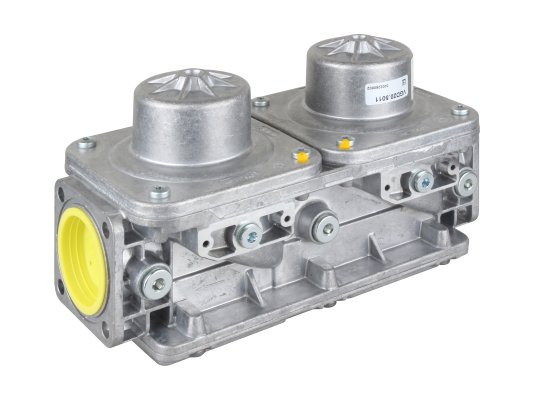

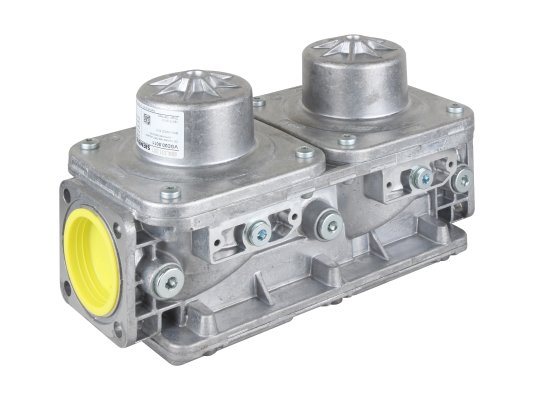

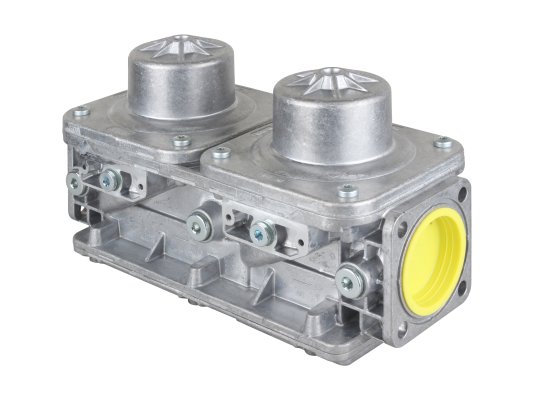

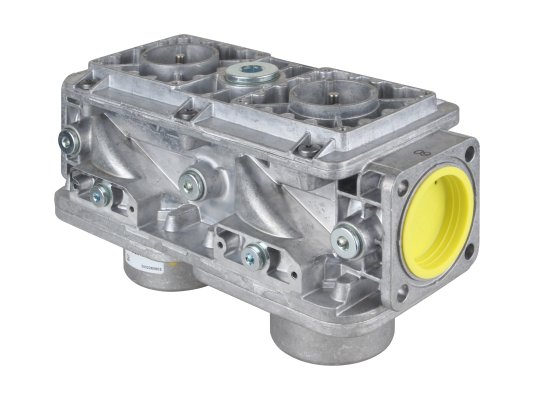

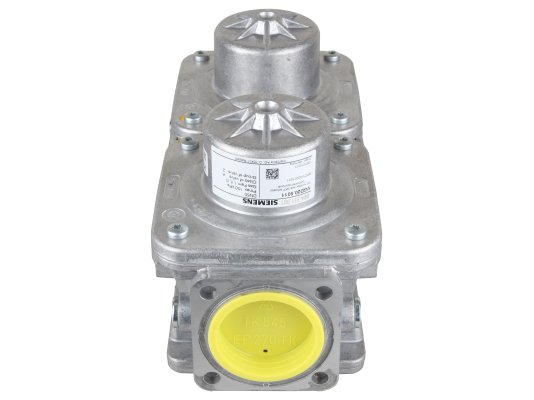

Газовый электромагнитный клапан Ecoflam VGD20.5011 встраивается в системы безопасности и автоматического управления газовыми потоками. Эксплуатируется в промышленных газовых установках с давлением до 600 мбар. Сочетается с любыми исполнительными механизмами SKP, обеспечивая запорную или регулирующую (с отсечкой потока) функцию.

Устройство

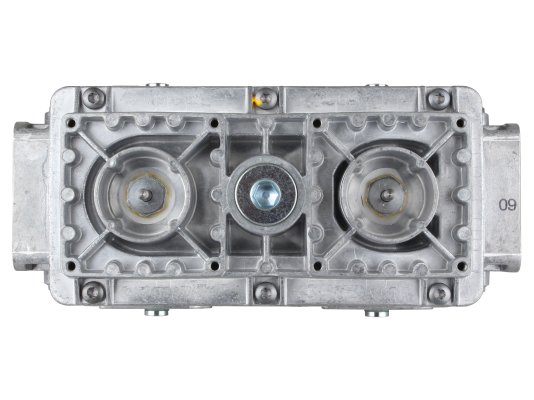

В комбинированное устройство входят два электромагнитных предохранительно-запорных клапана нормально-закрытого типа, класса А, гр.2 по EN161. Запатентованные сёдла закрываются двумя пружинами высокой износостойкости.

Корпус клапана отлит из алюминия, устойчив к коррозии, рассчитан на низкотемпературные условия эксплуатации. Входящий газ очищается от посторонних примесей и частиц грязи величиной от 0,9 мм встроенным сетчатым фильтром из коррозионностойкой стали, что предотвращает повреждения сёдел, дисков и последующих приборов газовой автоматики.

Особенности двойного клапана VGD20.5011:

• класс А, гр.2 по EN161 э/м нормально-закрытых клапанов;
• замедленное открытие, быстрое закрытие (максимальное время 4-6 сек.) совместно с SKP;
• применение в промышленных системах, потребляющих газ семейства I.III;
• высокая пропускная способность;
• для промышленных установок с давлением в газовой магистрали до 600 мбар;
• возможность монтажа/замены привода SKP при нахождении клапана под давлением;
• надёжный монтаж в систему с помощью фланцев DN 50;
• установка в любом положении при условии совмещения направления потока и стрелки на корпусе.

Применение

Газовые клапаны Ecoflam VGD используются для горелок с принудительным наддувом, теплогенераторов, газопотребляющих агрегатов.

Условия эксплуатации

Газовые электромагнитные клапаны VGD рассчитаны на температуры воздуха -10.+60 °C. Недопустима конденсация, обледенение, проникновение воды в корпус. При размещении клапана в местах с агрессивным воздействием окружающей среды, производитель рекомендует покрыть корпус защитным составом, чтобы исключить коррозию металла.
