Описание

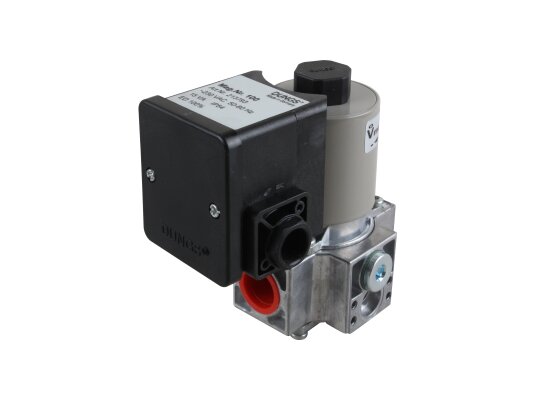

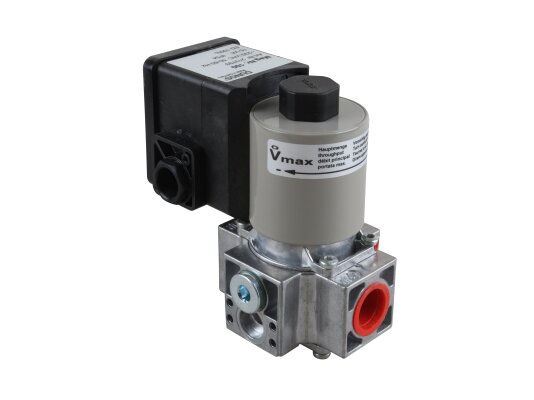

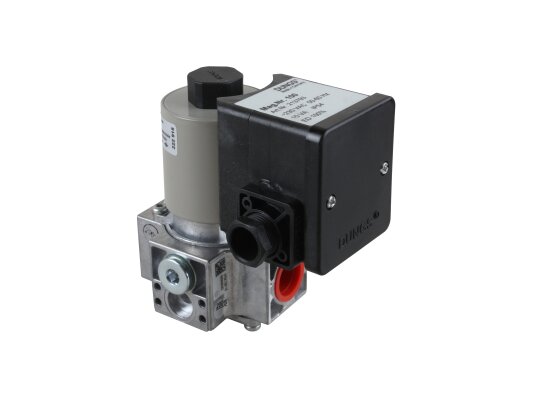

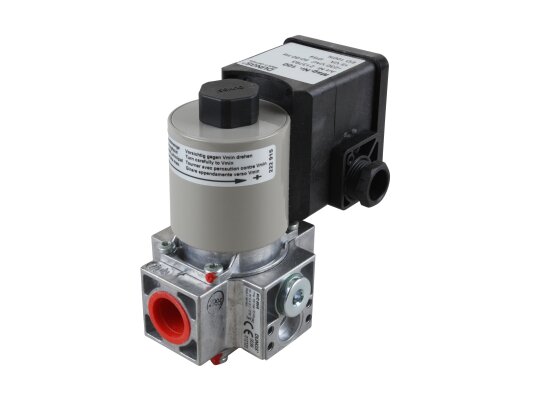

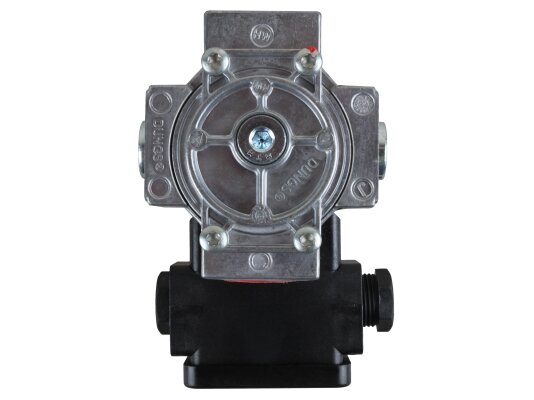

Газовый электромагнитный клапан Elco MVD 505/5, арт: 12001110 служит для автоматического перекрытия/ открытия подачи газа на горелку. Герметично запирает поток, исключает утечки. Сертифицирован по стандарту EN161, класс А, группа 2. Рассчитан на давление газа до 500 мбар.
Особенности и преимущества:
- для газов семейства 1-3 и других нейтральных газов;
- одноступенчатый запирающий клапан нормально-закрытого типа;
- ручная корректировка объёма протекающего газа;
- работа от сети питания: 230 В, 110 В, 24 В +10%, -15%;
- защита от пыли и влаги класса IP 54;
- быстрое открытие и закрытие, 1 сек.;
- параметры соединения на входе/ выходе – Rp 1/2 ;
- точки подключения контрольных приборов – G 1/4 по ISO 118;
- максимальное давление газа на входе – 500 мбар;
- возможность установки индикатора закрытого положения клапана;
- проводка выпрямителя с подавлением радиопомех;
- подключение через клеммную коробку с резьбовым соединением PG.
Устройство и комплектация
Elco MVD характеризуется прочной, ремонтопригодной конструкцией, в которую входит корпус, фильтр, тарелка клапана, запирающая пружина, арматура, электромагнитная катушка, электрические компоненты. Корпус и детали клапана изготовлен из износостойких материалов: алюминия, стали, латуни, уплотнения – из бутадиен-нитрильного каучука. На входе размещен сетчатый металлический фильтр с отверстиями 1 мм, что сохраняет герметичность клапана и предотвращает повреждение размещенных далее приборов. Расход газа можно регулировать вручную.
Установка и эксплуатация
Клапан Elco MVD 505/5 монтируется на вертикальный или горизонтальный газопровод. Эксплуатационные характеристики позволяют размещать запорное устройство в помещениях и на улице, создав защиту от воздействия струй воды. Температура окружающего воздуха от -15 до + 60°.
Применение
Газовый электромагнитный клапан Elco MVD может использоваться в системах автоматизации подачи газа на горелки Elco, Riello, Oilon, Baltur, Wieshaupt, Ecoflam, Buderus, Lamborghini, Viessmann и других производителей. Служит для систем управления и безопасности газового оборудования.
