Описание

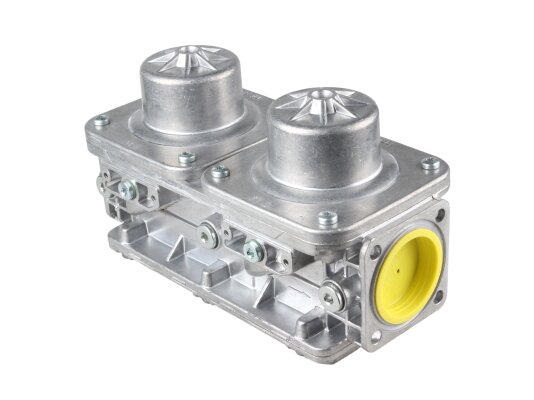

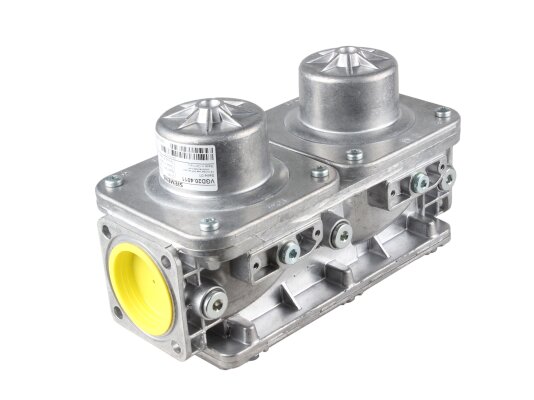

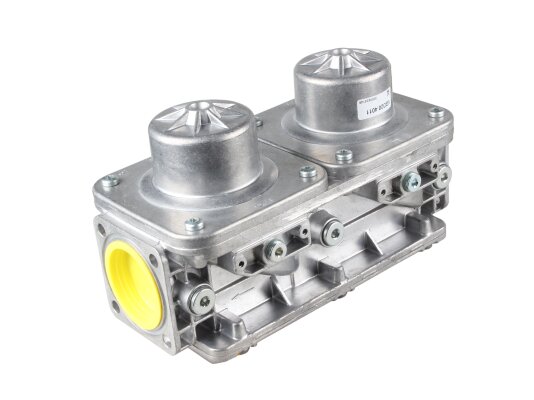

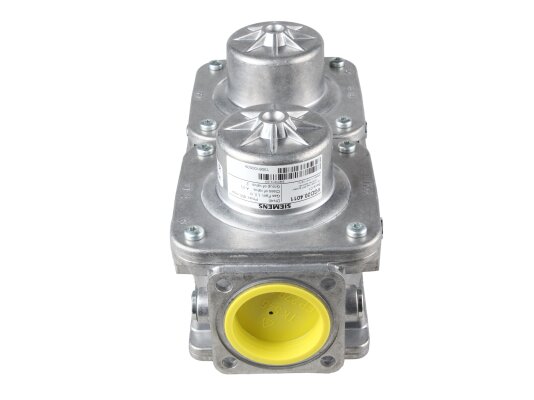

Газовый электромагнитный клапан Elco VGD20.4011 служит для оснащения промышленных систем сжигания газа с давлением до 600 мбар. Гарантирует запорную функцию при работе с электрогидравлическим приводом SKP1 или применяется в качестве регулирующего устройства с отсечной функцией совместно с приводом SKP2/ SKP5/ SKP7 со встроенным регулятором давления газа.

Конструкция и особенности

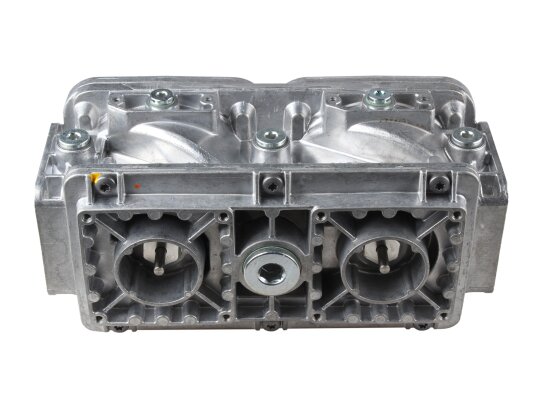

Elco VGD20 имеет сдвоенную конструкцию с литым алюминиевым корпусом. Оснащен двумя запатентованными седлами, закрываемыми износостойкими пружинами. Сетчатый фильтр (материал – нержавеющая сталь) размещен на входе для защиты от грубых частиц седла, диска клапана и размещенных после него устройств. Газовый клапан устойчиво работает в условиях низких температур. Привод SKP можно установить или заменить, когда клапан находится под давлением.

Особенности:

• класс «А» по нормам EN161;
• быстро закрывающийся, медленно открывающийся;
• давление газа в магистрали подачи – до 0,6 бар;
• присоединение на фланцы DN 50;
• для газов семейства I.III;
• температуры эксплуатации: -15.+60 °C (газ).

Установка и эксплуатация

Двойной газовый клапан может размещаться в горизонтальный или вертикальный газопровод. Стрелка на корпусе должна совпадать с направлением течения потока. Для систем с давлением подачи более 0,6 бар необходимо установить перед клапаном регулятор давления. При эксплуатации э/м клапана в местах с воздействием агрессивной среды на корпус следует нанести защитное покрытие.
