Описание

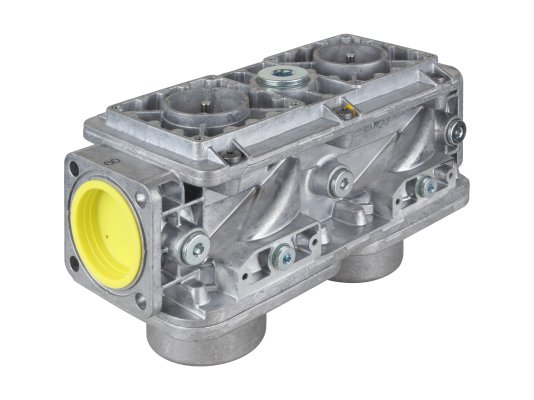

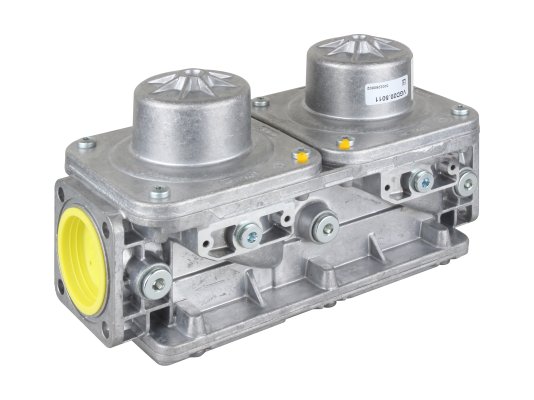

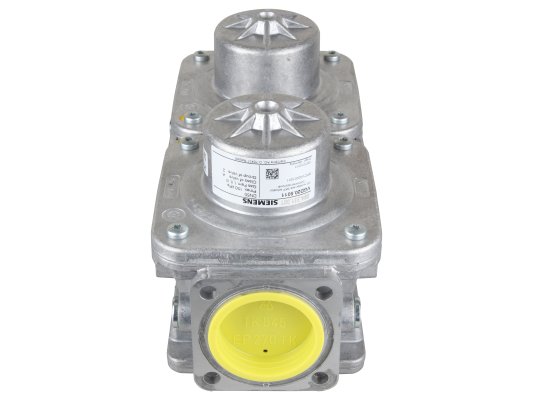

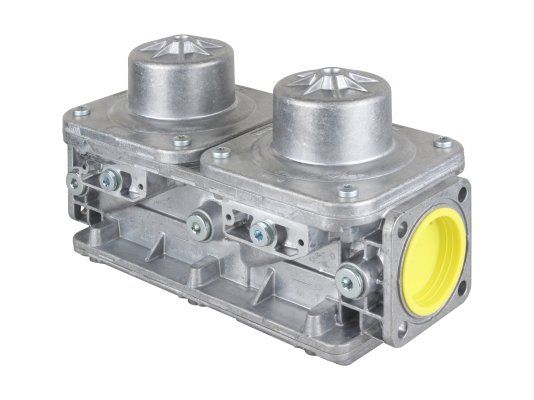

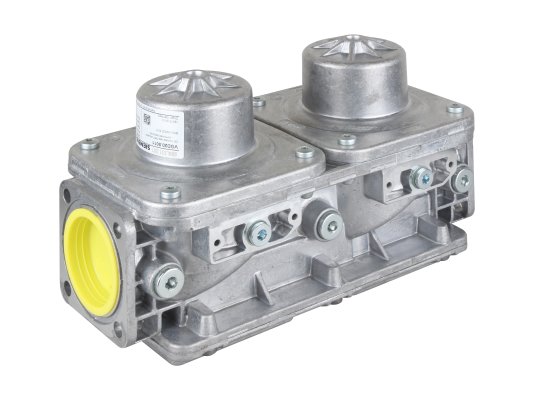

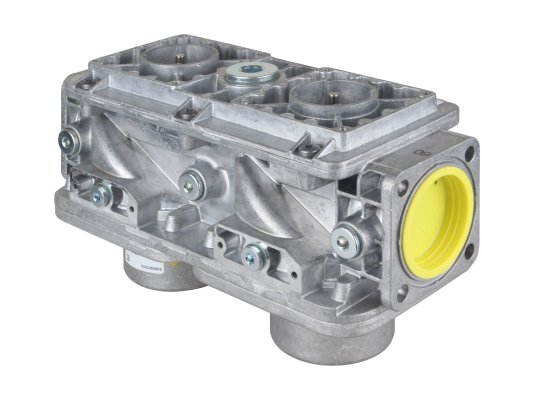

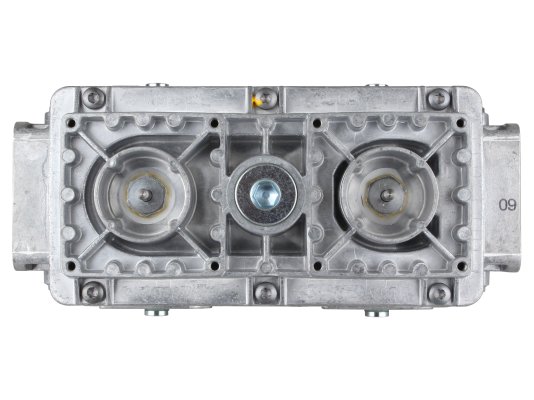

Газовый электромагнитный клапан Elco VGD20.5011, арт:65323660 разработан для использования в системах безопасности и автоматического управления подачей газа при эксплуатации промышленного газового оборудования с давлением в магистрали до 0,6 бар. Работает совместно с приводами SKP в качестве запорного органа или регулирующего устройства с отсечной функцией.

Конструкция и особенности

В конструкции использованы запатентованные сёдла, закрываемые износостойкими пружинами. Двойной дисковый клапан Elco VGD20 собран в корпусе из алюминиевого коррозиестойкого сплава. Устойчиво работает в низкотемпературных условиях. На входе газа установлен сетчатый фильтр из коррозионностойкой стали, сдерживающий примеси и грязь размером более 0,9 мм и создающий защиту сёдел, дисков и далее размещенных устройств от повреждений.

Особенности:

• класс А по стандарту EN 161;
• работа с газом семейства I.III;
• быстрое закрытие, медленное открытие;
• давление газа на входе – до 0,6 бар;
• размер фланцев – DN 50;
• температура рабочей среды: -15.+60 °C.

Монтаж

Положение клапана Elco VGD20.5011 в газопроводе – любое, при совмещении направления движения потока со стрелкой на корпусе.

Эксплуатация

Необходимо нанести защитное покрытие на корпус при эксплуатации клапана в условиях агрессивной среды. Давление газа в магистрали не должно превышать максимально допустимое (600 мбар). Для снижения давления перед клапаном устанавливается регулятор давления.
