Описание

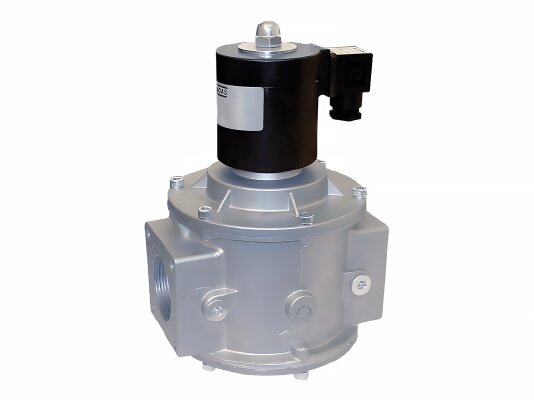

Газовый электромагнитный клапан Madas EVA32 108 используется в дистанционных системах управления газогорелочными устройствами для обеспечения безопасного и герметичного перекрытия потока. Работает от сети 230 В.

Подробнее о газовом э/м клапане

• Madas EVA – автоматический нормально-открытый клапан класса «А» герметичности по EN 161 с быстрым срабатыванием. Закрывается в течение 1 сек. при поступлении напряжения 230 В.
• Используется в системах сжигания природного газа, отвечающего требованиям госстандарта 5542-87. По запросу предоставляется версия для работы с биогазом и попутным газом.
• Корпус запорной арматуры отлит из алюминиевого сплава, не содержит швов, гарантирует безопасную работу с газом, подаваемым под давлением до 1 бар. Конструкция рассчитана на промышленные условия эксплуатации, произведена из износостойких материалов: нержавейки, алюминия, латуни. Уплотнения произведён из NBR-каучука, обладающего газонепроницаемыми свойствами, что исключает риск утечек.
• Основные элементы клапана: корпус, электромагнитная катушка, затвор, нижняя и верхняя крышки, заглушка G1/4”, уплотнительное кольцо, герметизирующая прокладка, электрический коннектор, крепежные винты.

Монтаж в систему

Газовые электромагнитные клапаны Madas EVA используются для монтажа в горизонтальные и вертикальные трубопроводы (катушка сверху). Для удобства сборки на корпус нанесена стрелка, которая направляется в сторону горелки. Фиксация осуществляется на фланцы DN 32.

Важно учесть! Э/м газовый клапан не пригоден для установки в местах, где окружающая среда вызывает разрушение конструктивных элементов и уплотняющих материалов.

Применение

Газовый э/м клапан служит для оснащения систем автоматического управления подачей газа на горелку, безопасной эксплуатации паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов.

Преимущества

• Быстрое закрытие и надёжная герметизация газопровода при поступлении напряжения на катушку.
• надёжное исполнение в литом бесшовном корпусе для промышленных условий эксплуатации и долговечной службы.
• Пыле-, влагонепроницаемость внешней оболочки класса IP65, возможность размещения в запыленных помещениях и попадании на корпус влаги.
• Малогабаритный габариты. Ввиду малогабаритной конструкции упрощен монтаж клапана в систему, в том числе в стесненных условиях.
• Морозо-, теплостойкость. Конструкция клапана рассчитана на всепогодное применение. Диапазон эксплуатационных температур: -40.+60 °C.

Ресурс эксплуатации

Газовые электромагнитные клапаны Madas EVA рассчитаны на 100000 циклов включения-выключения.
