Описание

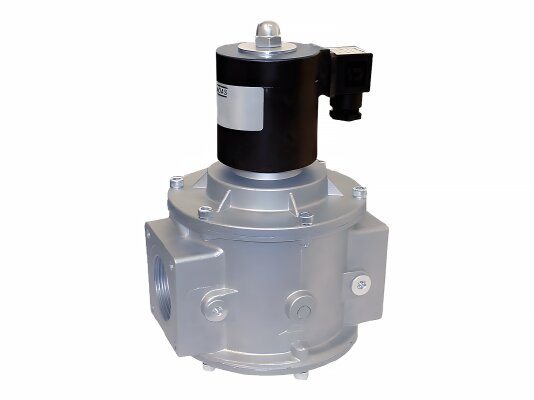

Газовый электромагнитный клапан Madas EVA40 108 служит для оснащения систем автоматизации горелки. Выполняет функцию органа безопасности, герметично отсекая поток на горение.

Применение

Автоматическая запорная арматура служит для дистанционного управления подачей газа на промышленную горелку. Гарантирует безопасную эксплуатацию отопительных котлов, водонагревателей, паро-, теплогенераторов.

Подробнее о газовом э/м клапане

• Madas EVA – нормально-открытый быстродействующий клапан класса «А» герметичности по стандарту EN 161. Закрывается менее, чем за 1 сек. при подаче напряжения 230 В на катушку.
• Клапан служит для сборки систем сжигания природного газа, соответствующего госстандарту 5542-87 (неагрессивные сухие газы). По запросу доступны модификации для биогаза и попутного газа.
• Электромагнитный клапан рассчитан на давление газа до 1 бар. Собран в высокопрочном корпусе, отлитом из алюминия. При изготовлении запорной арматуры использованы нержавеющая сталь разных марок, алюминий, латунь. Герметизирующие уплотнения из NBR-каучука обладают газонепроницаемыми свойствами, что предотвращает утечки.
• В состав клапана входит: корпус, электромагнитная катушка, затвор, уплотнительное кольцо, нижняя и верхняя крышки, заглушка G1/4”, уплотняющая прокладка, электрический коннектор, крепежные винты.

Монтаж в систему

Газовые электромагнитные клапаны Madas EVA могут размещаться на горизонтальных и вертикальных газопроводах с катушкой сверху. Для корректной сборки на корпус нанесена стрелка, которую необходимо направить в сторону газопотребляющего устройства. Для монтажа используются резьбовые фланцы DN 50.

Особенности размещения

Э/м клапан EVA нельзя устанавливать в местах с агрессивной внешней средой во избежание разрушения материалов конструкции и уплотнений, риска утечек.

Преимущества

• надёжная конструкция в отлитом под давлением металлическом корпусе без сварных швов для безопасной промышленной эксплуатации и многолетней службы.
• Быстрое и герметичное запирание потока при поступлении напряжения на катушку управления.
• Пылевлагонепроницаемость корпуса по стандарту IP65 для бесперебойной работы в условиях запыленных помещений и попадания на корпус влаги.
• Компактность. За счет небольших размеров корпуса монтаж клапана доступен даже в тесных пространствах.
• Морозо-, теплостойкое исполнение. Запорная арматура произведена из материалов, стойких к температурным перепадам. Может использоваться для всепогодной эксплуатации. Диапазон рабочих температур: -40.+60 °C.

Ресурс службы

Газовые автоматические клапаны Madas EVA рассчитаны на 100000 циклов операций.

Линейка Madas EVА

Купить газовые электромагнитные клапаны Madas EVA можно для систем с входным давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар. В линейке представлены модели с питанием от сети 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN 15-50.
