Описание

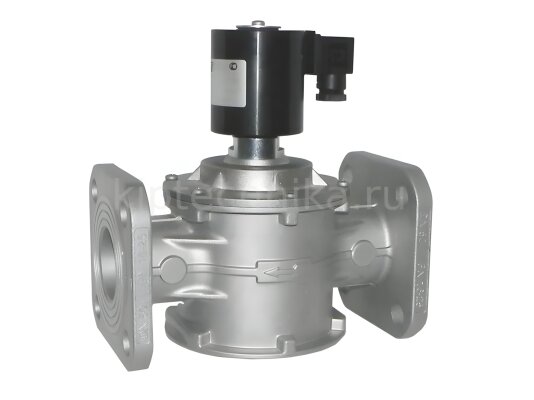

Газовый электромагнитный клапан Madas EVA40 308 применяется в качестве органа безопасности в газовых промышленных установках. Герметично перекрывает газопровод в автоматическом режиме. Является 2-позиционным нормально-открытым клапаном с быстрым закрытием. Рассчитан на входное давление газа 3000 мбар.

Особенности и основные параметры:

• рабочая среда: природный газ по ГОСТ 5542-87 (неагрессивные сухие газы);
• питание от сети 230 В, -15%, +10%, 50/ 60 Гц;
• нормально-открытый тип (закрывается при подаче рабочего напряжения на катушку);
• класс А герметичности по европейскому стандарту EN 161;
• быстродействующее устройство, перекрытие потока в течение 1 сек.;
• входное давление газа: до 3000 мбар;
• установка в систему с помощью фланцев DN 40;
• всепогодное исполнение, температурный диапазон: -40.+60 °C;
• заявленный ресурс: 100000 циклов;
• для установки на горизонтальные, вертикальные трубопроводы.

Конструкция

Корпус отлит из алюминиевого сплава по бесшовной технологии, что гарантирует высокий уровень безопасности при работе с газами. Конструкция рассчитана на высокое давление рабочей среды, интенсивную эксплуатацию. Состоит из корпуса, электромагнитной катушки, заглушки G1/4”, уплотнительного кольцо, затвора, электрического коннектора, нижней и верхней крышки, уплотняющей прокладки, крепежа.

Клапан произведен из нержавеющей стали разных марок, алюминия (штампованный, 11S), латуни, NBR-каучука. Внешняя оболочка соответствует классу электрозащиты IP65, не пропускает пыль, предотвращает проникновение влаги при направлении на корпус струй воды.

Важно!

Э/м газовый клапан не пригоден для размещения в местах с агрессивной внешней средой, вызывающей разрушение материалов конструкции и уплотнений.

Назначение

Быстродействующий нормально-открытый клапан выполняет функцию органа безопасности в газовых промышленных горелках отопительных и водогрейных котлов, тепло-, парогенераторов, технологических теплопроводов. Даёт возможность автоматизировать управление потоком газа. Закрывается при подаче питания на катушку. Открывается при обесточивании.

Преимущества:

• высокий уровень герметичности;
• максимальное давление в системе 3 бар;
• быстрое и герметичное перекрытие потока;
• морозо-, теплостойкое исполнение;
• простой и надёжный монтаж на резьбу;
• значительный эксплуатационный ресурс;
• горизонтальное и вертикальное расположение;
• пыле-, влагонепроницаемость корпуса.

Линейка Madas EVА

Линейка электромагнитных газовых клапанов Madas EVА представлена моделями с резьбовыми и фланцевыми соединениями DN 15-50, питанием от сети 12В, 24В, 230В, для установок с входным давлением до 360/ 500/ 1000/ 3000/ 6000 мбар. .
