Описание

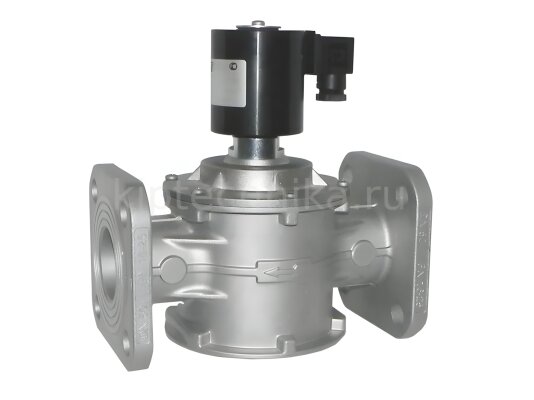

Газовый электромагнитный клапан Madas EVA50 308 перекрывает поток при получении электропитания. Характеризуется быстродействием, высокой надежностью, всепогодным исполнением. Служит для сборки систем дистанционного управления газовыми горелками промышленных котлов и теплогенераторов в качестве органа безопасности. Рассчитан на давление в газовой магистрали до 3000 мбар.

Особенности и параметры:

• рабочая среда: природный газ по ГОСТ 5542-87 (неагрессивные сухие газы);
• питание от сети: 230 В, -15%, +10%, 50/ 60 Гц;
• нормально-открытый тип (закрыт под напряжением, открыт при обесточивании);
• давление газа на входе: не более 3000 мбар;
• класс А герметичности по европейскому стандарту EN 161;
• быстрое закрытие, отсечение потока в течение 1 сек. при поступлении напряжения;
• фиксация с помощью фланцевых соединений DN 50;
• эксплуатация при температурах окружающего воздуха -40.+60 °C;
• заявленный ресурс службы: 100 тысяч включений-выключений;
• установка на горизонтальные, вертикальные газопроводы.

Конструкция

В состав запорного нормально-открытого клапана входит литой алюминиевый корпус, электромагнитная катушка, заглушка G1/4”, уплотнительное кольцо, затвор, электрический коннектор, нижняя и верхняя крышка, уплотняющая прокладка, крепежные элементы.

Запорная арматура рассчитана на высокое давление газа, механические и температурные воздействия. Произведена из коррозиестойких материалов: нержавеющей оцинкованной стали, алюминия (штампованный, 11S), латуни. Уплотнения из NBR-каучука с отличными газонепроницаемыми свойствами исключают утечки газа. Электрические компоненты надежно заизолированы от внешних воздействий, класс защиты IP 65.

Назначение

Быстродействующее запорное устройство служит для оснащения газовых горелок отопительных котлов, водонагревателей, теплогенераторов и технологических теплопроводов.

Преимущества:

• быстрое, герметичное прерывание подачи газа;
• надёжная конструкция для систем с давлением газа до 3 бар;
• всепогодное исполнение;
• установка на горизонтальные и вертикальные трубопроводы;
• значительный эксплуатационный ресурс;
• полная защита от пыли, защита от струй воды, падающих с любой стороны.

Ограничение по месту установки

Газовые электромагнитные клапаны Madas EVA не подходят для эксплуатации в зонах, где окружающая среда агрессивно воздействует на корпус и детали конструкции, может разрушить сталь, алюминий, каучук.
