Описание

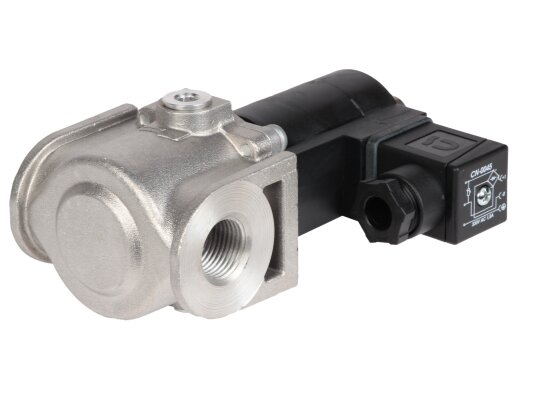

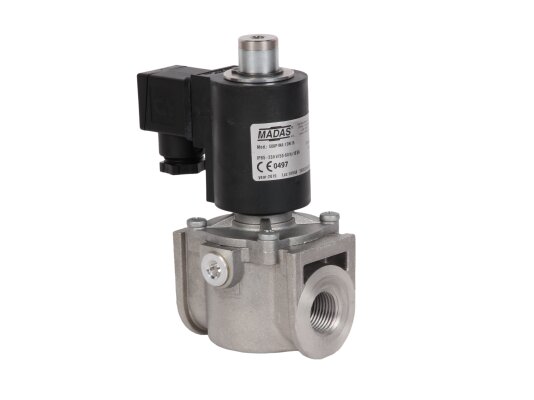

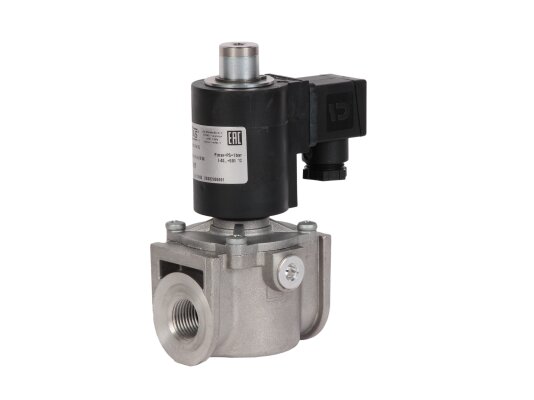

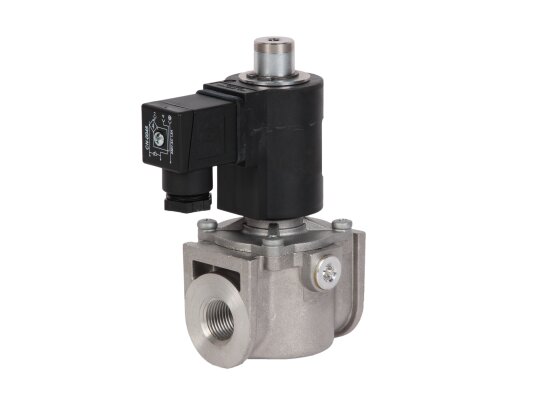

Газовый электромагнитный клапан Madas EVA02 108 – быстродействующая запорная арматура для газовых установок с давлением до 1000 мбар. Герметично перекрывает поток при поступлении питания на катушку. Используется в системах сжигания природного газа.

Особенности и параметры:

• электропитание: 230 В, -15%, +10%, 50/ 60 Гц;
• нормально-открытый тип (закрытие при подаче питания на катушку);
• давление газа в магистрали: не более 1000 мбар;
• герметичность класса А по стандарту EN 161;
• быстродействующий, время закрытия 1 секунды при подаче электропитания;
• монтаж с помощью резьбового соединения Rp 1/2;
• класс изоляции: F (нагревостойкость +155 °C);
• диапазон операционных температур: -40.+60 °C;
• количество циклов до замены: 100 тысяч;
• горизонтальное, вертикальное размещение.

Конструкция

Корпус проведен из алюминиевого литья. В состав клапана входит электромагнитная катушка, стопорное и уплотнительное кольцо, затвор, возвратная пружина, уплотнение, крышка, коннектор, крепежные винты.

При изготовлении конструкции использованы материалы и уплотнения, стойкие к коррозии, составу газов, износу: нержавеющая оцинкованная сталь, сталь марки 430 F, алюминий (штампованный, 11S), латунь, резина NBR. Электрические компоненты герметично защищены от внешних воздействий, класс IP 65. За счет малогабаритный размеров упрощается монтаж клапана в систему.

Важно! Размещение допускается только в местах, где исключено воздействие агрессивных сред, разрушительно действующих на материалы конструкции.

Применение

Двухпозиционный автоматический клапан используется для природного газа, соответствующего ГОСТ 5542-87. Служит в качестве устройства безопасности в системах автоматизации подачи газа на горелку. Клапан применяется в промышленных паровых и водогрейных котлах, теплогенераторах и технологических теплопроводах.

Преимущества:

• быстрое, герметичное запирание потока;
• небольшой габариты, упрощающие монтаж в систему;
• морозо-, термостойкая конструкция;
• большой эксплуатационный ресурс;
• монтаж на горизонтальные и вертикальные газопроводы;
• пыле-, влагонепроницаемый корпус.

Линейка Madas EVА

Купить газовые электромагнитные клапаны Madas EVA можно с резьбовыми и фланцевыми соединениями размером DN 15-50, питанием от сети 12В, 24В, 230В, для установок с давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар.
