Описание

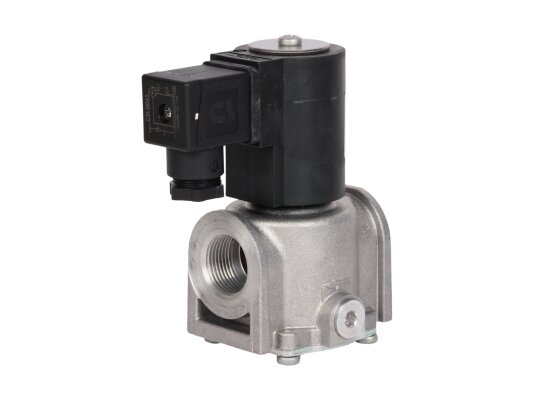

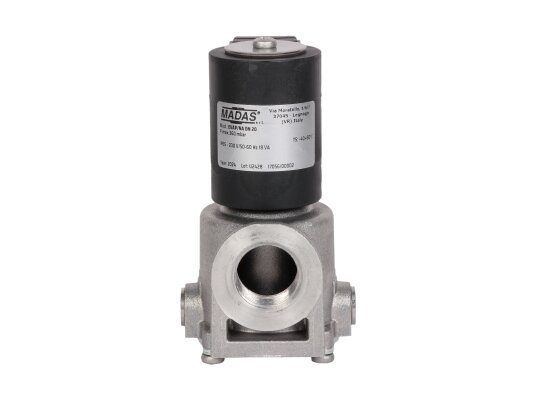

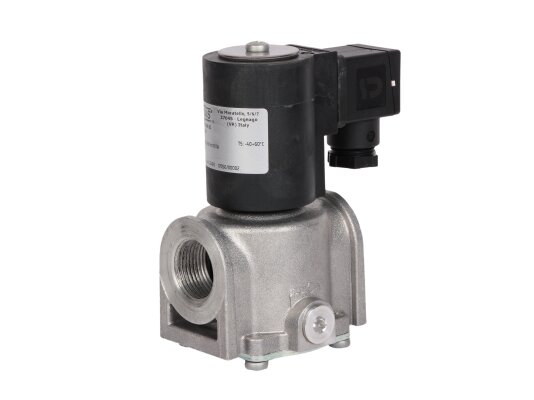

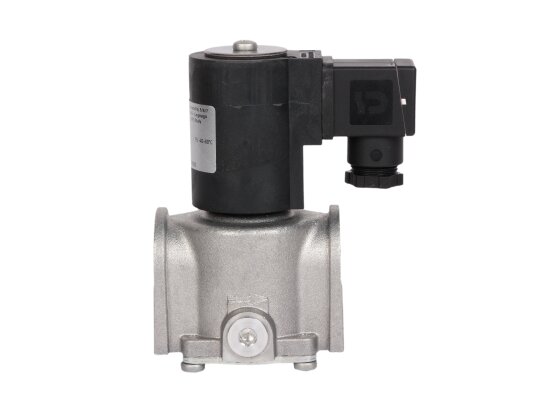

Газовый электромагнитный клапан Madas EVA03 008 отличается быстродействием, морозостойкой конструкцией, высокой надежностью. Служит для комплектации систем дистанционного управления газовыми горелками промышленных котлов и теплогенераторов. Рассчитан на давление в магистрали до 360 мбар.

Особенности и параметры:

• рабочая среда: природный газ по ГОСТ 5542-87;
• электропитание: 230 В, -15%, +10%, 50/ 60 Гц;
• нормально-открытый тип (закрывается при поступлении напряжения на катушку);
• давление газа на входе: не более 360 мбар;
• класс А герметичности по европейскому стандарту EN 161;
• быстродействующий, отсечка в течение 1 секунды при поступлении питания;
• крепление с помощью резьбовых соединений Rp 3/4;
• класс изоляции: F (нагревостойкость +155 °C);
• эксплуатационные температуры: -40.+60 °C;
• ресурс службы: 100 тысяч циклов;
• размещение на горизонтальных, вертикальных газопроводах.

Конструкция

В состав нормально-открытого двухпозиционного клапана входит отлитый под давлением алюминиевый корпус, электромагнитная катушка, стопорное и уплотнительное кольцо, возвратная пружина, уплотнение, затвор, крышка, коннектор.

При изготовлении конструкции использованы коррозиестойкие газонепроницаемые материалы и уплотнения: нержавеющая сталь (оцинкованная, марки 430 F), алюминий (штампованный, 11S), латунь, резина NBR. Электрические компоненты надежно заизолированы от внешних воздействий, класс IP 65.

Важно! Э/м газовый клапан не может использоваться для размещения в зонах, где внешняя среда агрессивно воздействует на конструктивные элементы, способна разрушить сталь, алюминий, каучук.

Назначение

Быстродействующая запорная арматура служит в качестве устройства безопасности в системах автоматизированного управления промышленной газовой горелкой. Мгновенно отсекает поток при подаче напряжения на электромагнитную катушку, открывается при отключении питания. Клапан служит для оснащения паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов.

Преимущества:

• быстрое, герметичное прерывание подачи газа;
• всепогодное исполнение;
• значительный эксплуатационный ресурс;
• установка на горизонтальные и вертикальные трубопроводы;
• полная защита от пыли, защита от струй воды.

Линейка Madas EVА

В серию Madas EVА входят модели с резьбовыми и фланцевыми соединениями размером DN 15-50, электропитанием 12В, 24В, 230В, максимальным входным давлением газа 360/ 500/ 1000/ 3000/ 6000 мбар.
