Описание

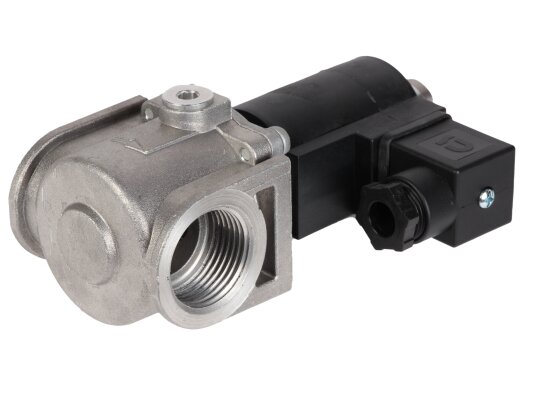

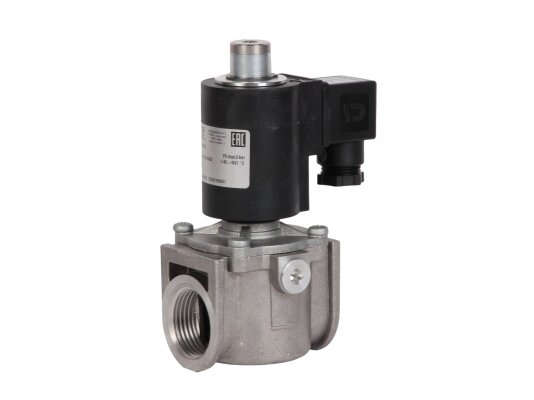

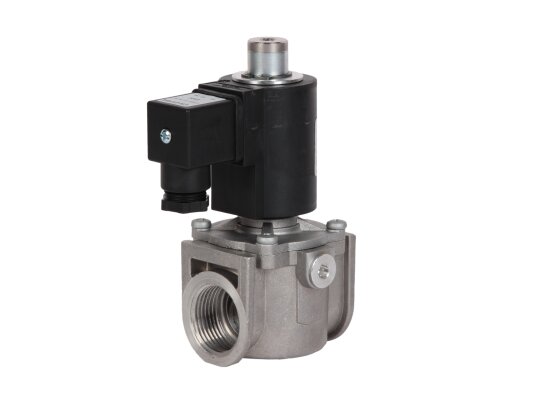

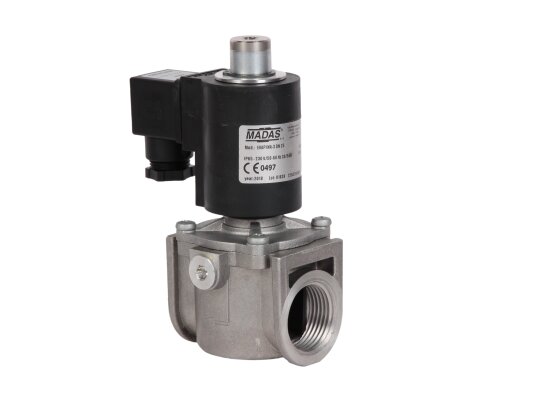

Газовый электромагнитный клапан Madas EVA04 308 применяется для автоматизированного управления подачей природного газа на газовую промышленную горелку. Используется в системах сжигания газа с давлением в магистрали до 3 бар. Выполняет функцию безопасности, обеспечивая быстрое и герметичное перекрытие потока.

Подробнее о газовом э/м клапане

• Madas EVA – клапан нормально-открытого типа. Соответствует классу «А» герметичности по EN 161. Отличается быстрым срабатыванием (время закрытия 1 секунды). Работает от сети питания 230 В. Открывается при отключении электропитания, закрывается при поступлении напряжения на катушку.
• Рабочей средой является природный газ, соответствующий требованиям стандарта 5542-87. По запросу доступны версии для биогаза и попутного газа.
• Газовый клапан применяется в системах с давлением газа 3 бар. Фиксируется к трубопроводу с помощью резьбовых соединений Rp 1.
• Корпус отлит из высокопрочного, коррозиестойкого сплава алюминия, гарантирует безопасную работу с газом. Конструктивные элементы и уплотнения произведён из газонепроницаемых материалов: нержавейки, алюминия, латуни, NBR-каучука, что исключает риск утечек.

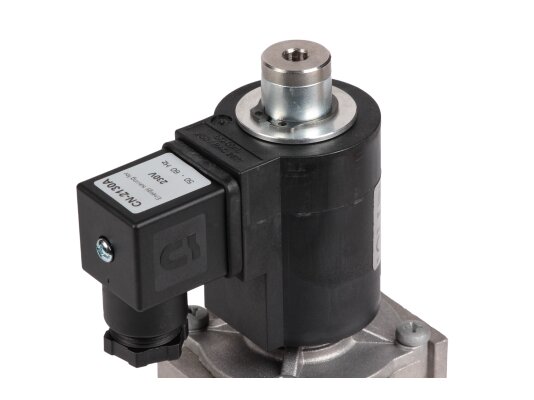

• В состав устройства входят: корпус, электромагнитная катушка 230 В, нижняя и верхняя крышки, заглушка G1/4”, уплотнительное кольцо, затвор, уплотняющая прокладка, электрический коннектор, винты.
• Высокий уровень электрозащиты (класс IP65) даёт способность эксплуатировать запорный клапан в местах с повышенной запыленностью и возможным попаданием на корпус влаги.

Установка клапана

Газовый автоматический клапан Madas EVA устанавливается горизонтально или вертикально, исключая переворачивание. На корпус нанесена стрелка, указывающая направление потока (к горелке).

Конструкция не рассчитана на эксплуатацию в местах, где внешняя среда воздействует агрессивно на материалы корпуса и деталей.

Применение

Газовый э/м клапан выполняет функцию безопасности в системах дистанционного управления газогорелочными устройствами отопительных котлов, водонагревателей, теплогенераторов и технологических теплопроводов.

Преимущества

• Высокая надежность конструкции вследствие того что литому корпусу и газонепроницаемым, долговечным материалам конструкции.
• Герметичная внешняя оболочка, не допускающая попадание на уязвимые компоненты пыли и влаги при эксплуатации в местах повышенной запыленности и возможного попадания струй воды.
• Быстрое срабатывание (отсечка потока в течение 1 секунды), надёжная герметизация газопровода.
• Всепогодное исполнение. Клапан адаптирован для эксплуатации в большинстве климатических зон. Стабильно работает в условиях температур -40.+60 °C.
• Большой ресурс службы – 100000 циклов операций.

Линейка Madas EVА

Купить газовые электромагнитные клапаны Madas EVA можно для установок с входным давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар. Доступны модели с питанием от сети 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN 15-50.
