Описание

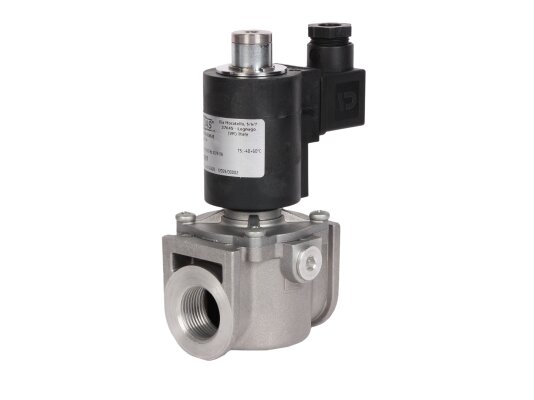

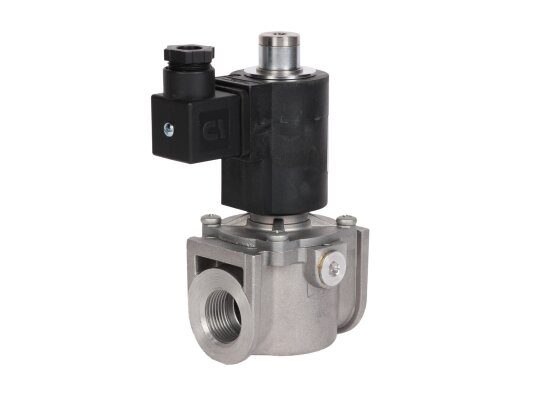

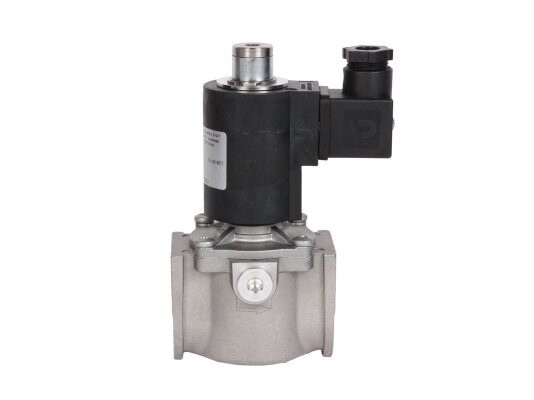

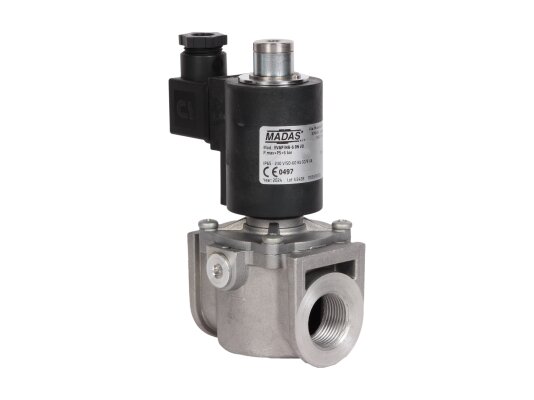

Газовый электромагнитный клапан Madas EVA03 608 встраивается в промышленные системы сжигания природного газа для герметичного запирания потока при управлении подачей газа. Характеризуется быстродействием, высокопрочной конструкцией, пыле-, влагонепроницаемостью корпуса, морозостойким исполнением. Рассчитан на давление в магистрали до 6 бар.

Подробнее о газовом э/м клапане

• Madas EVA – автоматический клапан класса «А» по EN 161 нормально-открытого типа. Закрывается в течение секунды при поступлении рабочего напряжения 230 В (-15%, +10%) на электромагнитную катушку.
• Может использоваться для работы с природным газом, соответствующим госстандарту 5542-87. Возможно исполнение для биогаза и попутного газа (по отдельному запросу).

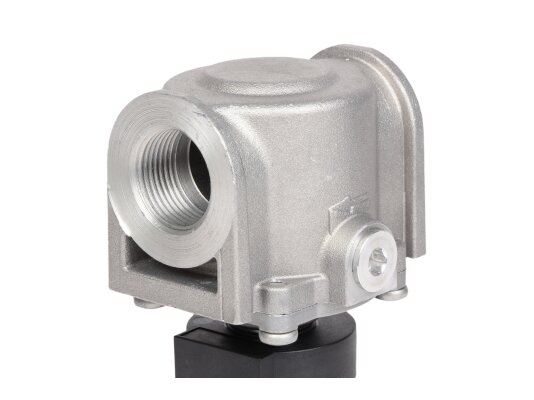

• Корпус отлит из прочного и легкого алюминия, не содержит сварных швов, обеспечивает безопасную работу с газом, поступающим под давлением до 6 бар. Конструктивные элементы произведены из износостойких материалов: нержавейки, алюминия, латуни, уплотнения – из газонепроницаемого NBR-каучука.

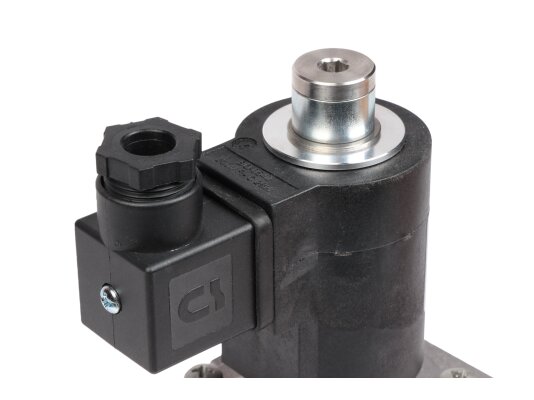

• Запорное устройство состоит из корпуса, электромагнитной катушки, затвора, стопорного и уплотнительного колец, возвратной пружины, коннектора, уплотнения, верхней крышки, винтов.

Размещение в системе

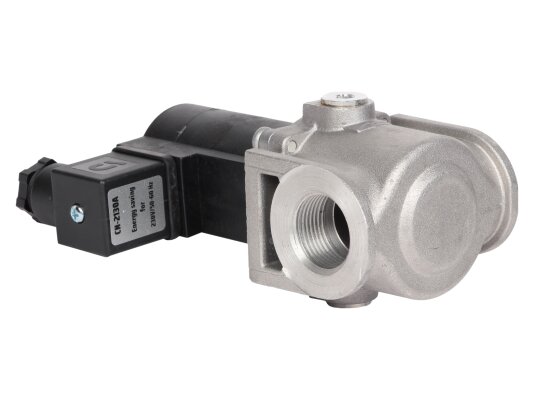

Газовый электромагнитный клапан Madas EVA может устанавливаться горизонтально и вертикально, но не вниз катушкой. Для удобства сборки на корпус нанесена стрелка, указывающая ход потока. Присоединение к газопроводу осуществляется на резьбу Rp 3/4.

Ограничение по месту монтажа

Клапан не допускается устанавливать в местах, где окружающая среда способна разрушить материалы корпуса, деталей или уплотнений.

Преимущества

• Высокопрочное исполнение за счёт литому под давлением бесшовному корпусу и газонепроницаемым, коррозиестойким материалам конструкции.
• Применение в системах с давлением газа до 6 бар.
• Герметичная внешняя оболочка класса IP65, исключение попадания на катушку и контакты пыли и влаги, в том числе при эксплуатации в условиях повышенной запыленности и обливании корпуса.
• Быстрое срабатывание (отсечка потока в течение 1 секунды) и надёжная герметизация потока.
• Компактность, быстрое и надёжное резьбовое соединение, облегчающее монтаж в систему, в том числе в условиях ограниченного пространства.
• Исполнение для всепогодной эксплуатации. Рабочие температуры: -40.+60 °C.

Ресурс службы

Газовые электромагнитные клапаны Madas EVA рассчитаны на 100000 рабочих циклов.

Применение

Газовый э/м клапан служит в качестве органа безопасности горелок паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов. Служит для автоматизации потока, безопасной эксплуатации топочного оборудования.
