Описание

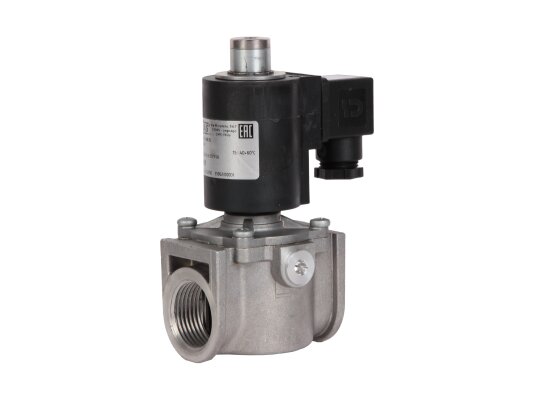

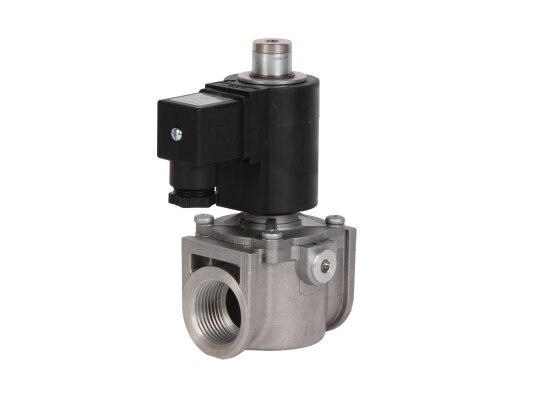

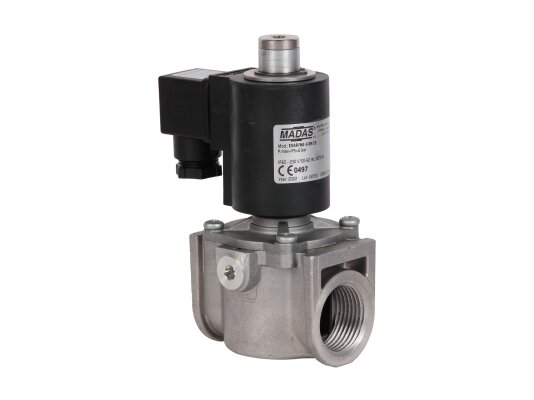

Газовый электромагнитный клапан Madas EVA04 608 рассчитан на давление газа 6 бар. Используется для оснащения систем автоматизации промышленной горелки. Применяется в качестве органа безопасности.

Подробнее о газовом э/м клапане

• Madas EVA – нормально-открытый быстродействующий клапан класса «А». Закрывается в течение 1 сек. при подаче напряжения 230 В на э/м катушку.
• Газовый клапан служит для сборки систем сжигания природного газа, отвечающего стандарту 5542-87 (неагрессивные сухие газы).
• Собран в высокопрочном литом корпусе без сварных швов, что гарантирует герметичность и устойчивость к нагрузкам. При изготовлении запорной арматуры использованы коррозиестойкие материалы: нержавеющая оцинкованная сталь, алюминий, латунь. Уплотнения из NBR-каучука обладают отличными газонепроницаемыми свойствами, что исключает утечки газа.

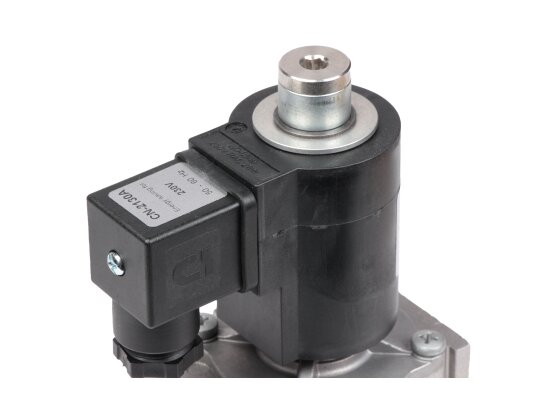

• Газовый электромагнитный клапан состоит из корпуса, электромагнитной катушки, затвора, возвратной пружины, коннектора, уплотнения, верхней крышки, стопорного и уплотнительного колец, винтов.

Применение

Автоматическая запорная арматура даёт способность автоматизировать подачу газа на горелки котлов отопления, водонагревателей, паро-, теплогенераторов.

Монтаж в систему

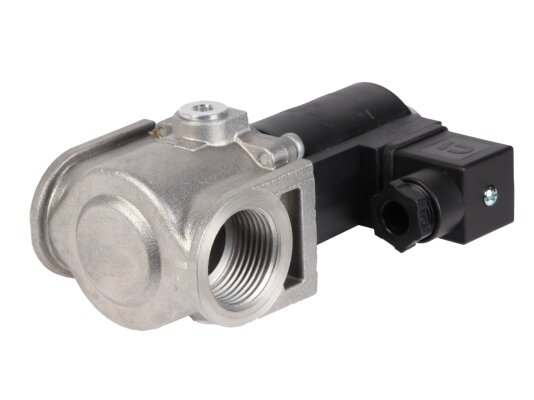

Газовые электромагнитные клапаны Madas EVA могут встраиваться в горизонтальные и вертикальные газопроводы (расположение катушки – сверху). Для корректного присоединения на корпус нанесена стрелка, которая должна направляться в сторону газопотребляющего устройства. Быстрое и надёжное крепление осуществляется на резьбовые соединения Rp 1.

Особенности размещения

Э/м клапан EVA не служит для эксплуатации на объектах с агрессивной внешней средой, способной вызвать разрушение материалов конструкции и уплотнений.

Преимущества

• Применение в системах с давлением газа до 6 бар.
• Быстрое и герметичное перекрытие потока.
• надёжная конструкция в литом корпусе без сварных швов.
• Пылевлагонепроницаемость по стандарту IP65.
• Малогабаритный размеры, облегчающие монтаж.
• Морозо-, теплостойкое исполнение. Диапазон рабочих температур: -40.+60 °C.

Ресурс службы

Газовые автоматические клапаны Madas EVA рассчитаны на 100 тысяч рабочих циклов при стандартных условиях эксплуатации.

Линейка Madas EVА

Клапаны Madas EVA представлены широкой линейкой: модели с питанием от сети 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN 15-50, для систем с входным давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар.
