Описание

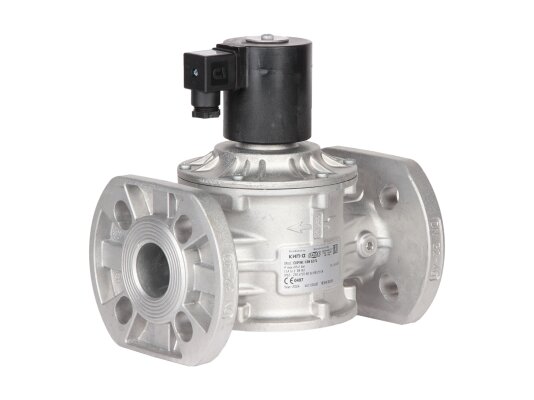

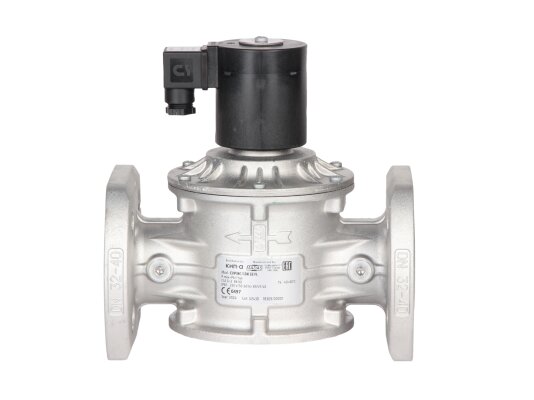

Газовый электромагнитный клапан Madas EVPC320066 108 даёт способность автоматизировать подачу газа на промышленную горелку. Отвечает за быстрое и герметичное перекрытие потока, безопасную эксплуатацию системы сжигания. Рассчитан на давление рабочей среды до 1 бар.

Тип клапана

Madas EVPC320066 – автоматический нормально-закрытый клапан, быстросрабатывающий. При подаче питания на катушку открывается, при обесточивании закрывается.

Основные параметры:

• класс «А» герметичности по стандарту EN 161;
• быстрое закрытие и открытие, 1 сек.;
• максимальное давление газа: 1000 мбар;
• питание от электросети 230 В, -15%, +10%, 50/60 Гц;
• фланцевый способ присоединения, DN 32;
• условия эксплуатации: -40.+60 °C;
• пыле-, влагонепроницаемость класса IP65;
• горизонтальное, вертикальное расположение, катушка сверху;
• продолжительность службы: не менее 10 лет (100 тыс. циклов операций).

Применение

Газовый клапан Madas EVPC320066 хорошо подходит для работы с метаном, бытовым газом, сжиженным нефтяным газом, азотом, воздухом (неагрессивные сухие газы), биогазом (указывать при оформлении заявки). Используется в системах автоматического управления подачей газа в промышленных газовых установках в качестве запорно-регулирующего органа и органа безопасности. Может работать в системах автоматического контроля герметичности и управляться с помощью реле давления, термостата и других устройств.

Исполнение и монтаж

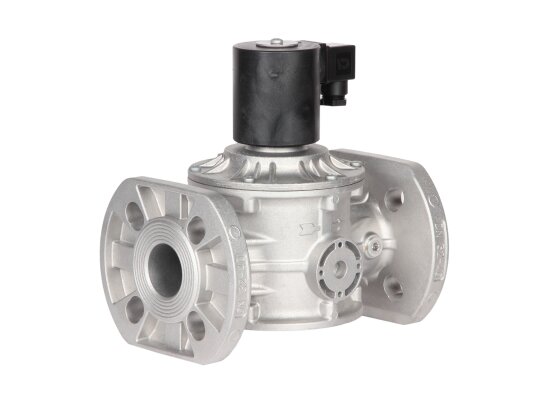

• Электромагнитный газовый клапан собран в малогабаритном корпусе, что позволяет экономить место в системе. Подготовлен для установки индикатора для дистанционного отслеживания текущего положения.
• Произведен с учетом промышленных условий эксплуатации, подходит для большинства климатических зон. При изготовлении конструкции использованы коррозиестойкие, газонепроницаемые материалы: алюминий, нержавеющая сталь, латунь, нейлон 30%, NBR-каучук.
• Вследствие того что высокой степени защиты от пыли и влаги клапан пригоден для эксплуатации в сухих, пыльных помещениях и на улице. При наружном размещении необходимо создать защиту от атмосферных осадков в виде козырька или навеса, чтобы исключить окисление или повреждение рабочих частей клапана.

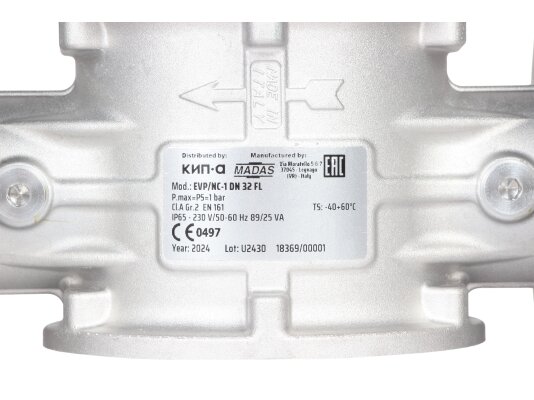

• Madas EVPC320066 встраивается в систему исходя из указателя направления потока, нанесенного на корпус. Рекомендуется установить перед клапаном газовый фильтр.

Проверка функционирования

Газовые электромагнитные клапаны EVP/NC не требуют обслуживания внутренних компонентов при отсутствии встроенного фильтра. Сервисные операции заключаются в периодической проверке герметичности соединений и корректности работы клапана.

Преимущества:

• автоматическое срабатывание, быстродействие;
• место для установки индикатора положения;
• экономичное энергопотребление;
• компактный исполнение;
• нетребовательность в обслуживании;
• высокий уровень пыле-, влагозащиты;
• безотказная работа в широком диапазоне температур.

Производитель дает 2 года гарантии на электромагнитные газовые клапаны EVP/NC.
