Описание

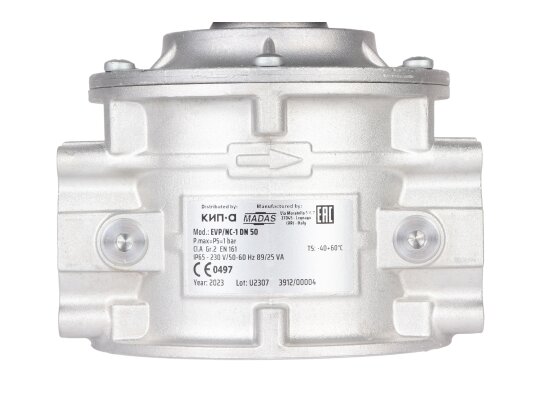

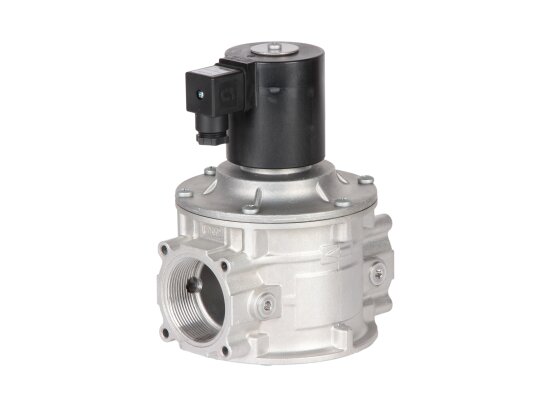

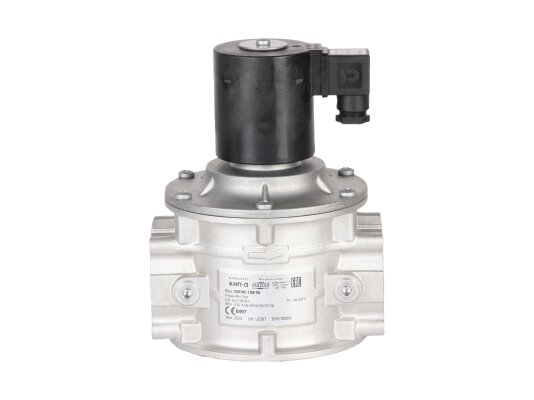

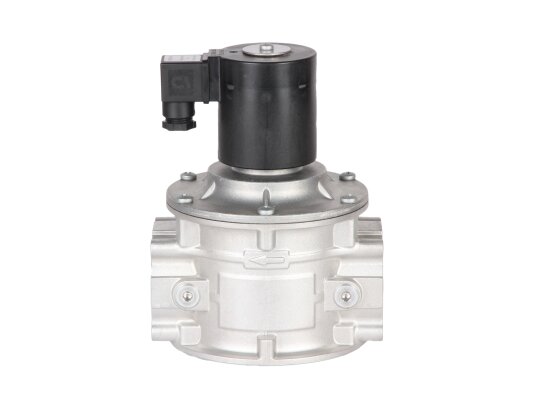

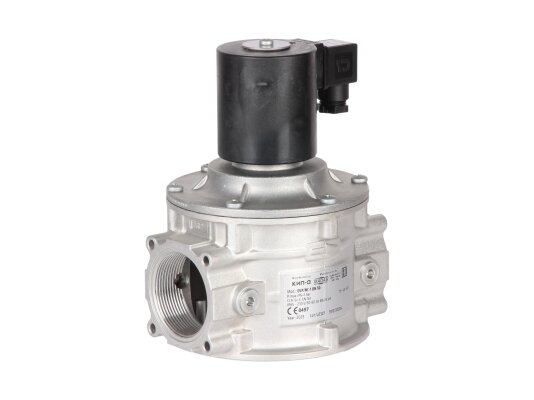

Газовый электромагнитный клапан Madas EVPC070066 108 серии «компакт» входит в линейку автоматических нормально-закрытых устройств с быстрым срабатыванием. Рассчитан на давление газа 1000 мбар. Вследствие того что оснащению энергосберегающим контуром отличается экономичным энергопотреблением.
Виды газа: метан, сжиженный нефтяной газ, бытовой газ, воздух, азот (сухие неагрессивные газы). При замене уплотнений возможно использование для биогаза (по запросу).
Основные параметры модели:
- быстрое срабатывание, отсечка потока в течение 1 сек.;
- максимальное давление газа: 1 бар;
- резьбовые отверстия Rp 2 на входе и выходе для интеграции в систему;
- напряжение электропитания: 230 В, допустимые скачки -15%, +10%;
- герметичность класса «А» по европейскому стандарту EN 161;
- монтаж в систему на горизонтальные, вертикальные трубопроводы катушкой вверх;
- эксплуатация при внешних температурах: -40.+60 °C;
- заявленный ресурс: не менее 10 лет службы (100 тыс. рабочих циклов);
- 2 года гарантийного обслуживания.
Подробнее о газовом клапане
Мadas EVPC070066 находится в открытом состоянии при подаче на катушку напряжения. Закрывается при отключении от источника питания. Дистанционно контролировать текущее состояние клапана (закрыт/ открыт) позволяет микровыключатель CPI, который может монтироваться вместо заглушки. Минимальная температура эксплуатации указателя положения -20 °C.

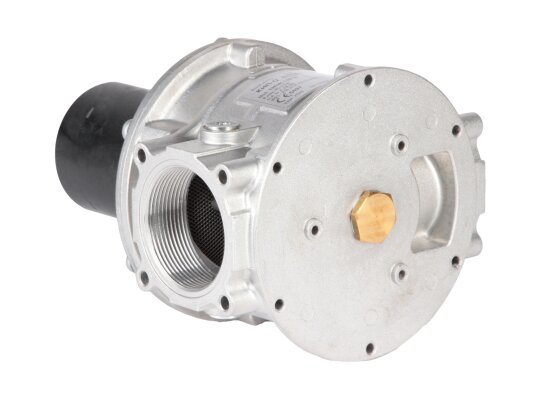

Конструкция собрана в компактном корпусе, что упрощает монтаж в ограниченном пространстве. Произведена из износостойких, газонепроницаемых материалов: коррозионностойкой стали, алюминия, латуни, нейлона 30%, NBR-каучука.

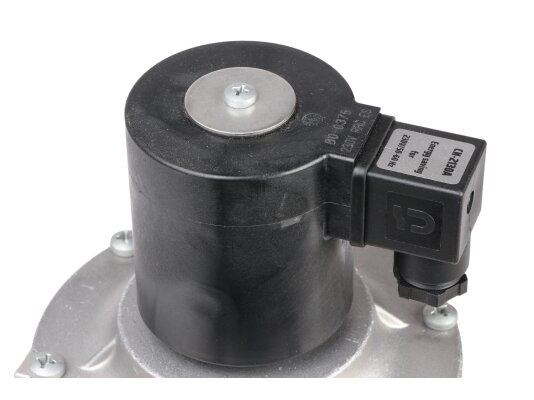

Электрические контакты тщательно защищены от пыли и влаги, что даёт способность устанавливать клапан не только внутри помещений, но и на открытом воздухе (под защитным козырьком, навесом во избежание попадания осадков и окисления материалов корпуса/ деталей).
Место установки клапана: зоны 2 по классификации взрывоопасных зон. Нельзя размещать клапан в местах с окружающей средой, агрессивно воздействующей на сталь, алюминий, каучук.
Рекомендация производителя
Для защиты клапана EVPC070066 от воздействия твердых частиц и посторонних примесей производитель рекомендует установить газовый фильтр.
Достоинства:
- автоматическая работа, быстрое закрытие потока газа;
- высокий уровень герметичности (класс А);
- версия в компактном корпусе;
- высокий уровень пыле-, влагозащиты;
- энергосберегающий контур, экономичное энергопотребление;
- место для монтажа индикатора положения;
- безотказная работа в широком диапазоне температур.
Обслуживание газового клапана
Диагностика внутреннего состояния газового клапана заключается в проверке функционирования затвора, замене уплотняющей прокладки (при необходимости).
