Описание

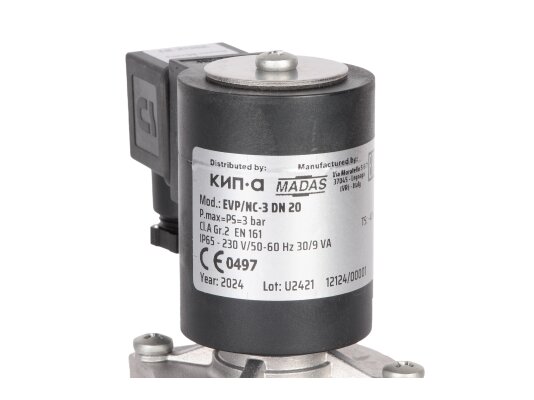

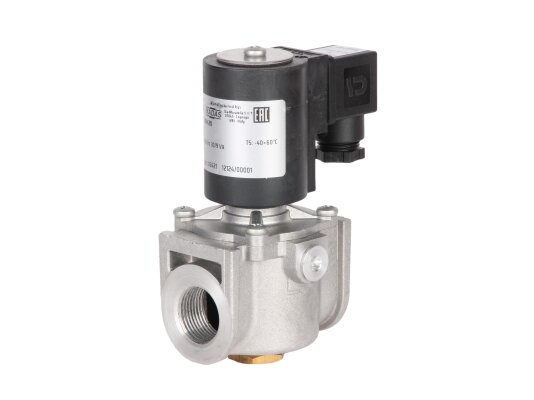

Газовый электромагнитный клапан Madas EVP030067 308 – версия, адаптированная под установку индикатора положения и давление газа 3 бар. Служит для автоматизации подачи газа на горелку. Быстро и надежно запирает поток при отключении электропитания.

Особенности

Madas EVP030067 – автоматическое нормально-закрытое запорное устройство с быстрым срабатыванием. Клапан открыт при подаче на катушку напряжения, закрыт в обесточенном состоянии.

Основные данный:

• максимальное давление газа: 3000 мбар;
• рабочее напряжение: 230 В (-15%, +10%);
• класс «А» герметичности по европейскому стандарту EN 161;
• быстрое закрытие и открытие, 1 сек.;
• интеграция в систему с помощью резьбовых соединений Rp 3/4 ;
• уровень электрозащиты: IP 65;
• горизонтальное, вертикальное размещение в системе;
• эксплуатационный ресурс: 200 тыс. циклов операций (не менее 10 лет).

Применение

Электромагнитный газовый клапан Madas применяется для работы с природным, бытовым, сжиженным газом, азотом, воздухом (сухие неагрессивные газы), биогазом (по запросу, с витоновыми уплотнениями). Обеспечивает запорно-регулирующую функцию и функцию безопасности при автоматическом регулировании и управлении потоком газа на горение. Место применения: промышленные котлы отопления, подогрева воды, паро-, теплогенераторы, технологические теплопроводы. Клапан также может использоваться для автоматического контроля герметичности и управляться с помощью реле давления, термостата и других устройств.

Конструкция и монтаж

• Электромагнитный газовый клапан подготовлен для монтажа индикатора (концевой микровыключатель CPI) для удаленного контроля закрытого положения.
• Конструкция рассчитана на работу в системах с высоким давлением газа, в широком диапазоне температур (-40.+60 °C). Произведена из коррозиестойких, газонепроницаемых материалов (нержавеющая сталь, латунь, алюминий, нейлон 30%, NBR-каучук).

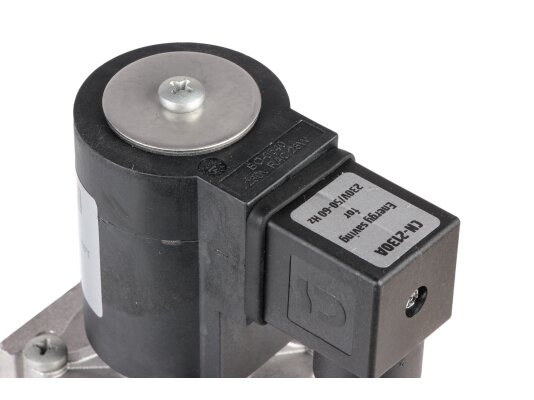

• За счет надёжной защиты катушки и электрических контактов от воздействия пыли и влаги может устанавливаться на открытом воздухе (под навесом, козырьком, предохраняющим от попадания атмосферных осадков).
• Madas EVP030067 хорошо подходит для размещения в горизонтальных и вертикальных трубопроводах. Не допускается переворачивание электромагнитной катушки. Быстрый и надёжный монтаж осуществляется на резьбовые соединения.

Дооснащение

Для предотвращения преждевременного износа запорной арматуры рекомендуется установить перед газовым клапаном фильтр, удаляющий из потока твердые частицы и посторонние примеси.

Диагностика работы

В ходе эксплуатации регулярно проводится проверка состояния газового клапана, которая заключается в диагностике работоспособности затвора, замене уплотняющей прокладки (в случае необходимости). Обслуживание внутренних частей устройства не требуется.

Преимущества:

• автоматическое срабатывание, быстрое, герметичное закрытие;
• дистанционный контроль закрытого положения при установке индикатора;
• безотказная работа (вероятность отказа ~ 0%);
• применение в системах с давлением газа до 3 бар;
• исполнение для всепогодной эксплуатации;
• высокая степень пылевлагозащиты корпуса;
• нетребовательность в обслуживании.

Электромагнитные газовые клапаны EVP/NC представлены широкой линейкой, с соединениями DN15-150 (резьба, фланцы), напряжением 230В, 12В, 24В, с фильтром/ без фильтра, с индикатором/ без индикатора, для установок с максимальным давлением рабочей среды 360/ 1000/ 3000/ 6000 мбар.
