Описание

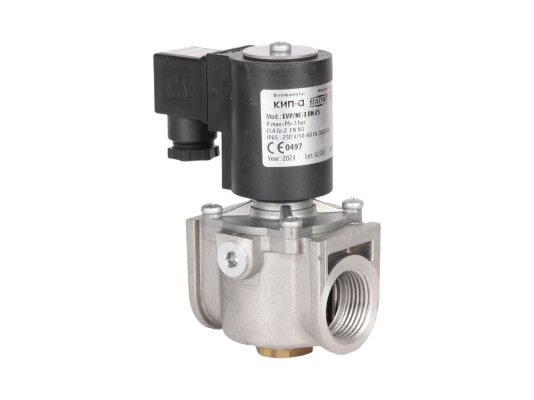

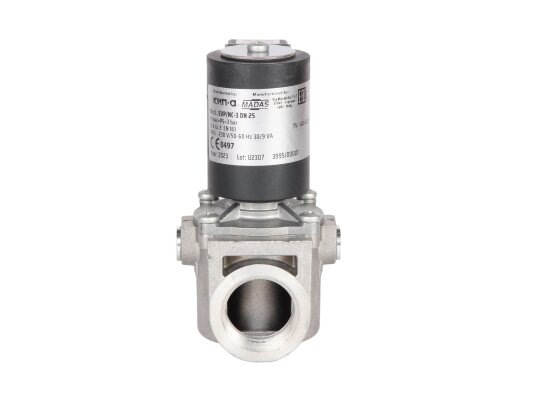

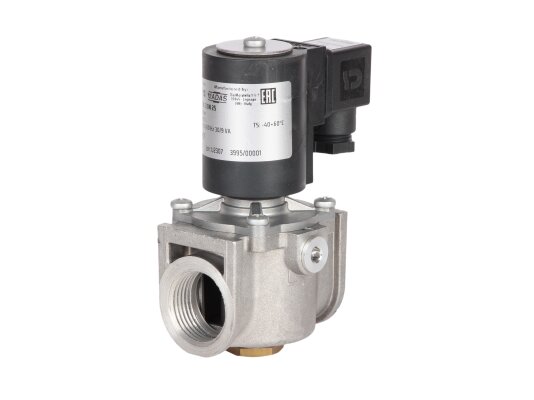

Газовый электромагнитный клапан Madas EVP040067 308 используется для оснащения систем управления подачей газа на горелку с давлением до 3 бар. Закрывается и открывается автоматически. Отличается быстрым срабатыванием, морозостойким исполнением, высоким уровнем пылевлагозащиты. Подготовлен для монтажа индикатора закрытого положения.

Подробнее о клапане Madas EVP040067

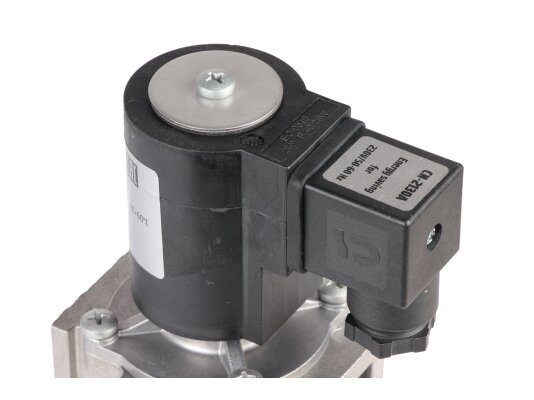

• Madas EVP040067 является автоматическим нормально-закрытым быстродействующим клапаном. Открывается при подаче питания (230 В, -15%, +10%) на катушку, закрывается при обесточивании.
• Работает с метаном, бытовым, сжиженным нефтяным газом, азотом, воздухом (неагрессивные сухие газы). При замене уплотнений хорошо подходит для биогаза (предоставляется по запросу).

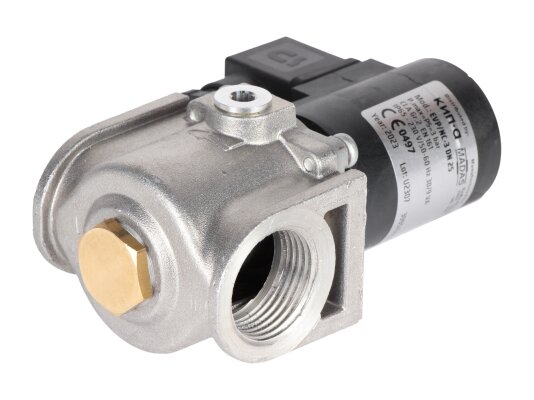

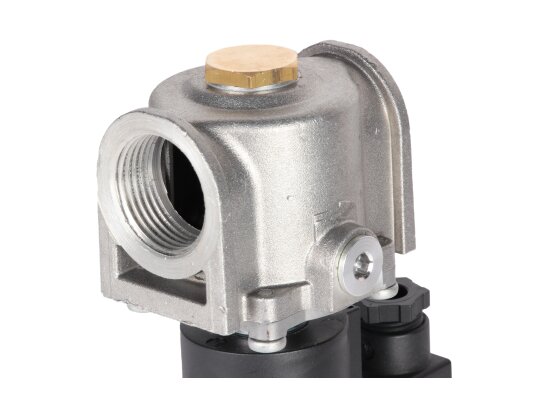

• Корпус газового э/м клапана отлит из алюминия. После обработки методом катафореза (выполняется дополнительно, по запросу), устойчив к воздействию агрессивной среды.
• Конструкция произведена из материалов с коррозиестойкими, газонепроницаемыми свойствами: нержавейки, алюминия, латуни, нейлона 30%, NBR-каучука, что предотвращает риск утечек газа и способствует долговечной службе.
• Высокий уровень пыле-, влагонепроницаемости внешней оболочки предотвращает сбои в работе газового клапана при эксплуатации в запыленных помещениях, условиях улицы.
• На клапан можно дополнительно установить микровыключатель CPI, что позволит дистанционно отслеживать закрытое положение. Индикатор подает сигнал при закрытии клапана.
• Газовый клапан подходит для горизонтального и вертикального размещения. Не допускается установка катушки в перевернутом положении. При монтаже запорной арматуры стрелку (на корпусе) направляют в сторону горелки.

Применение

Функции клапана: запорно-регулирующая и безопасности. Место применения: системы автоматического управления подачей газа при работе котлов отопления, нагрева воды, паро-, теплогенераторов и технологических теплопроводов, а также системы автоматического контроля герметичности газового оборудования.

Основные этот:

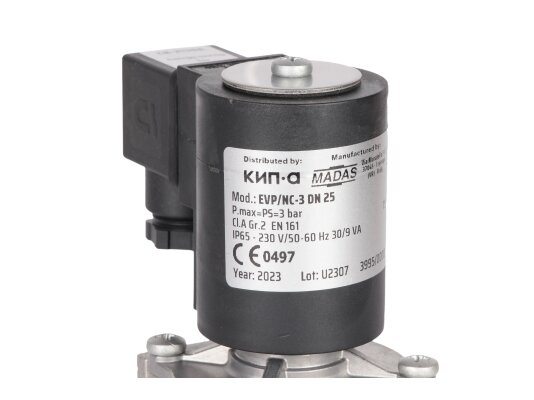

• рабочие параметры: 230 В, -15%, +10%, 50/60 Гц;
• максимально допустимое давление газа: 3000 мбар;
• класс «А» герметичности по стандарту EN 161;
• быстрое закрытие при обесточивании, 1 сек.;
• пыле-, влагозащита электрических контактов класса IP65;
• резьбовой способ соединения, Rp 1;
• допустимые эксплуатационные температуры: -40.+60 °C;
• ресурс службы: 200000 рабочих циклов (более 10 лет);
• 2 года гарантийного обслуживания.

Требования к месту установки

Электромагнитный газовый клапан подходит для размещения внутри и вне помещений, соответствующих требованиям к зоне 2 взрывоопасности. Запрещена установка и эксплуатация запорной арматуры в местах, где окружающая среда разрушает сталь, алюминий, каучук во избежание риска утечек и аварий. При наружном размещении не допускается попадание на корпус атмосферных осадков, так как это может привести к окислению рабочих частей и потере герметичности.

Преимущества:

• быстрое автоматическое срабатывание ( 1 сек.);
• сигнализация о закрытом положении при установке индикатора;
• высокая степень пыле-, влагозащиты;
• исполнение для всепогодной эксплуатации;
• безотказная работа (вероятность отказа ~ 0%);
• нетребовательность в обслуживании.

У нас можно купить электромагнитные газовые клапаны EVP/NC с соединениями DN15-150 (резьбовые, фланцевые), напряжением электропитания 12В, 24В, 230В, для газовых установок с давлением до 6 бар.
