Описание

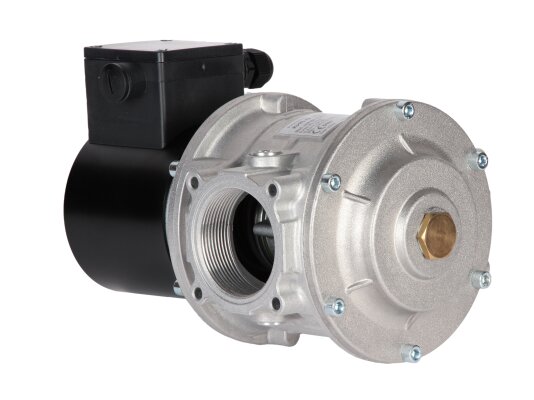

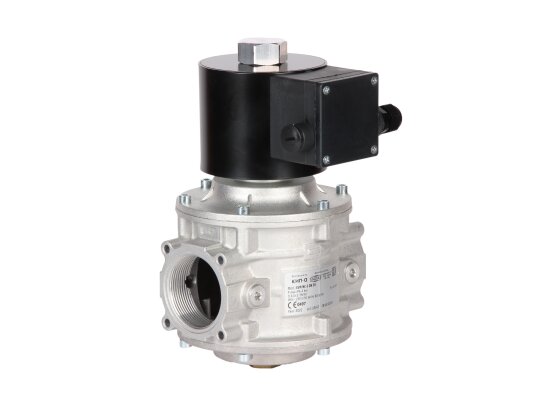

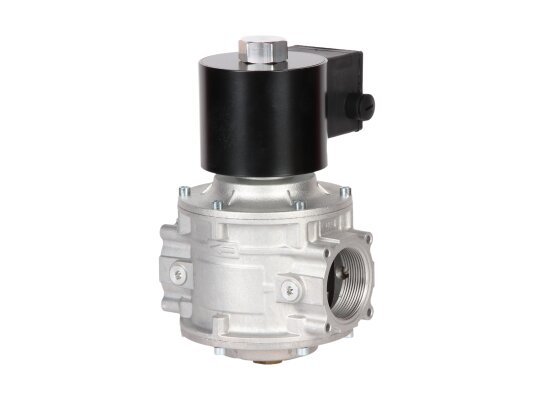

Газовый электромагнитный клапан Madas EVP070067 308 автоматически закрывается и открывается, способствует безопасное и производительный управление потоком газа на горелку. Рассчитан на максимальное давление газа 3 бар. Для удобства контроля за текущим состоянием может оснащаться индикатором.
Основные рассматриваемый модели:
- виды газа: метан, бытовой, сжиженный газ, воздух, азот (сухие неагрессивные газы);
- рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
- быстрое закрытие и открытие, время срабатывания 1 сек.;
- соответствие классу «А» герметичности по европейским стандартам EN 161;
- уровень защиты электрических контактов от пыли/влаги: IP 65;
- фиксация на резьбовые соединения Rp 2;
- максимальное давление газа: 3000 мбар;
- установка на горизонтальные, вертикальные участки трубы, кроме вниз катушкой;
- допустимый температурный режим: -40.+60 °C;
- продолжительность службы: не менее 10 лет (100 тысяч рабочих циклов);
- гарантийное обслуживание в течение 2 лет.
Подробнее о газовом клапане
Madas EVP070067 является нормально-закрытым клапаном с автоматическим срабатыванием. Положение «закрыт» в обесточенном состоянии, «открыт» – под напряжением. Подготовлено место для установки микровыключателя CPI, который сигнализирует о закрытии клапана, что упрощает дистанционный контроль за работой запорной арматуры.
Газовый клапан поставляется с энергосберегающим контуром, который минимизирует потребление электроэнергии.
В конструкции использованы алюминий, нержавеющая сталь, латунь, нейлон 30%, NBR-каучук, стойкие к коррозии, составу газов, низким температурам. В сочетании с результативный пылевлагозащитой корпуса это даёт возможность размещать запорное устройство вне помещений. Эксплуатация на открытом воздухе допустима при условии защиты корпуса от атмосферных осадков (козырек, навес и пр.).
Особенности монтажа
Газовый электромагнитный клапан может устанавливаться в зонах 2 взрывоопасности по госстандарту Р 51330.9-99. Недопустимо размещение в местах с агрессивной средой, вызывающей порчу и разрушение материалов корпуса и конструктивных элементов.
Для бесперебойной многолетней эксплуатации производитель рекомендует установить перед клапаном газовый фильтр.
Достоинства:
- автоматическая работа, быстрое срабатывание;
- применение в системах с давлением до 3 бар;
- место для установки индикатора закрытого положения;
- энергосберегающая катушка, экономичное энергопотребление;
- высокий уровень защиты электрических контактов;
- возможность уличного размещения;
- минимальные требования к обслуживанию.
Применение
Газовый клапан Madas EVP070067 отвечает за запорно-регулирующую функцию и функцию безопасности в системах автоматической подачи газа промышленных котлов, тепло-, парогенераторов, технологических теплопроводов. Эксплуатируется в системах автоматического контроля герметичности, управляется через реле давления, термостат и другие устройства.
