Описание

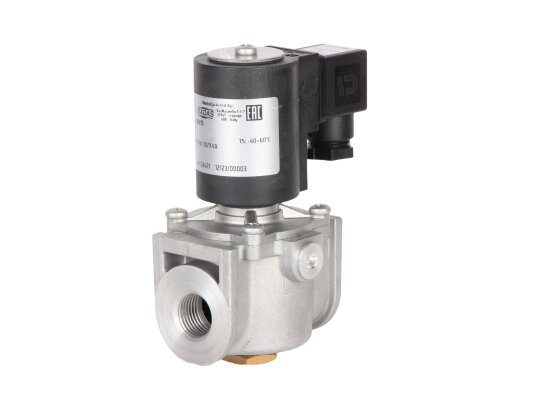

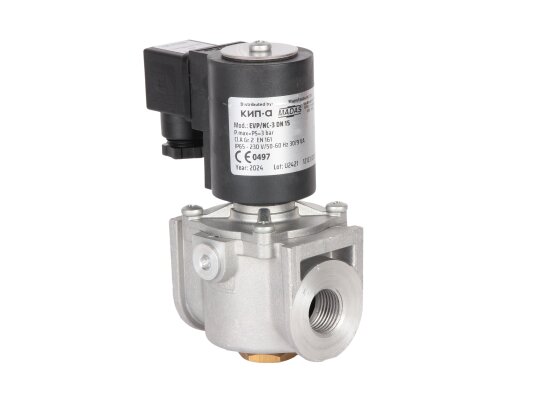

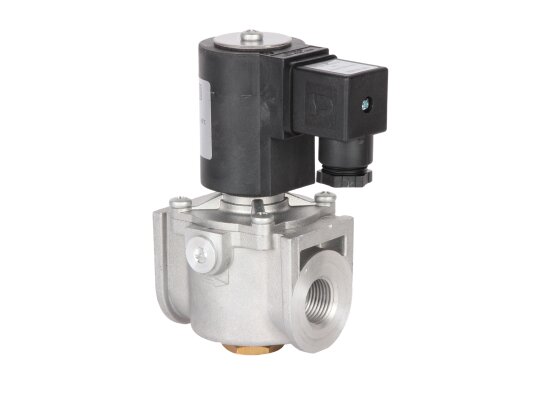

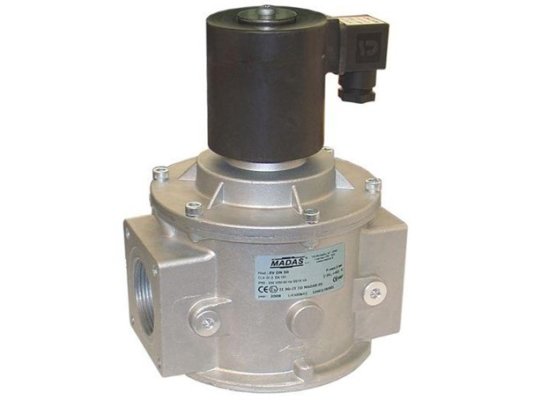

Газовый электромагнитный клапан Madas EVP020067 308 герметично перекрывает поток в процессе управления подачей газа на горелку. Работает в автоматическом режиме. Рассчитан на давление рабочей среды до 3 бар. Может использоваться для комплектации промышленных установок, потребляющих природный, сжиженный нефтяной газ, бытовой газ, воздух, азот (сухие неагрессивные газы). Доступны версии для биогаза и попутного нефтяного газа (по запросу).

Подробнее о газовом клапане

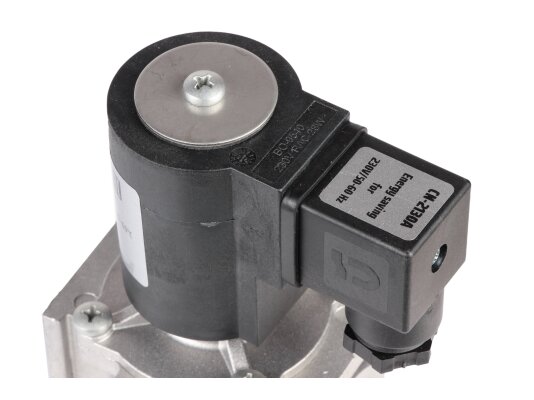

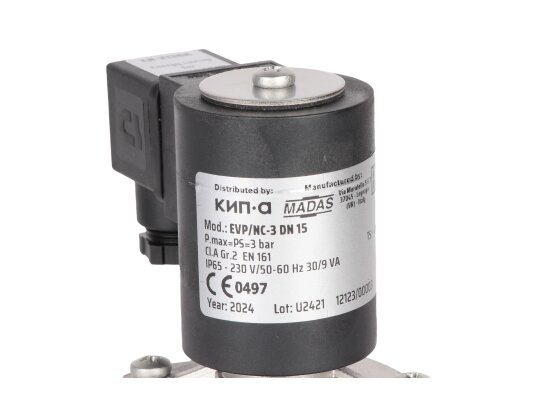

Madas EVP020067 – нормально-закрытый электромагнитный клапан класса А герметичности по EN 161 с быстрым срабатыванием. Функционирует от сети 230В, -15%, +10%. Быстро ( 1 сек.) закрывается при обесточивании, открывается при подаче напряжения на электромагнитную катушку. Для удобства дистанционного контроля за состоянием клапана (открыт/ закрыт) предусмотрена возможность установки индикатора. Микровыключатель CPI подает сигнал о закрытии клапана.

Конструкция произведена из материалов, рассчитанных на контакт с газами, высокое давление, перепады температур. Не подвергается коррозии при выполнении требований по месту размещения. Использованы материалы: алюминий, нержавеющая сталь, нейлон 30%, латунь, NBR-каучук. Газовый клапан характеризуется безотказной работой. Хорошо подходит для большинства климатических зон (диапазон рабочих температур 40°C.+60 °C).

Уровень электрозащиты IP 65 даёт способность устанавливать электромагнитный клапан в запыленных помещениях и в условиях улицы. Внешнее размещение допустимо при использовании защиты от атмосферных осадков в виде козырька, навеса.

Монтаж в систему

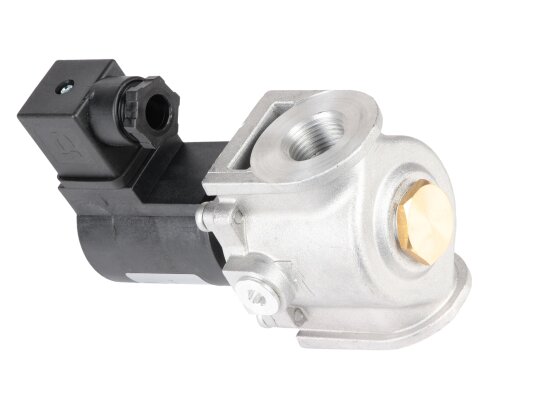

Электромагнитный газовый клапан встраивается в систему с помощью резьбовых соединений Rp 1/2. Может использоваться для горизонтального и вертикального размещения (катушкой вверх). Позиционирование осуществляется с учетом стрелки на корпусе, которая должна направляться в сторону газоиспользующего устройства. Для безотказной службы перед клапаном рекомендуется установить фильтр.

Применение

Газовый клапан Madas EVP020067 отвечает за безопасное, быстрое перекрытие потока, герметичность газовой линии. Выполняет функцию запорно-регулирующего органа в системе автоматизации работы горелки. Место применения: промышленные водогрейные, паровые котлы, теплогенераторы, технологические теплопроводы. Также клапан эксплуатируется в системах автоматического контроля герметичности и может управляться реле давления, термостатом и другими устройствами.

Достоинства:

• автоматическое закрытие и открытие, быстродействие;
• применение в системах с давлением газа до 3 бар;
• место для индикатора закрытого положения;
• пыле-, влагозащищенное исполнение;
• широкий диапазон температур эксплуатации;
• нетребовательность в обслуживании.

Размещение

Газовые электромагнитные клапаны EVP/NC пригодны для размещения в зонах 2 взрывоопасности по госстандарту Р 51330.9-99. Запрещена эксплуатация запорной арматуры в местах с агрессивным воздействием окружающей среды, вызывающей коррозию металла и разрушение материала уплотнений.
