Описание

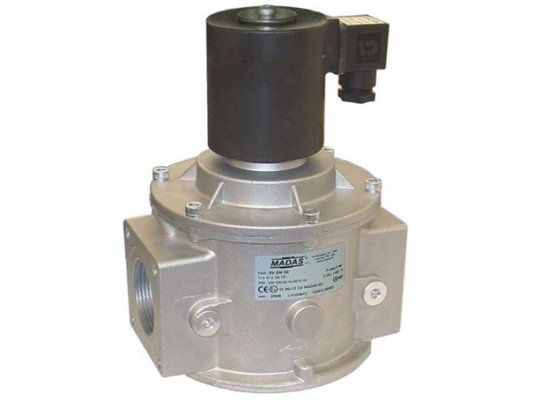

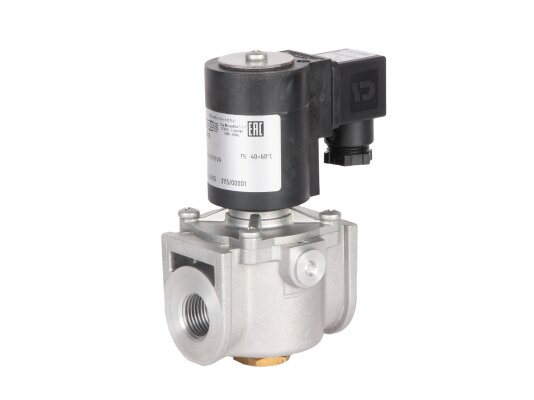

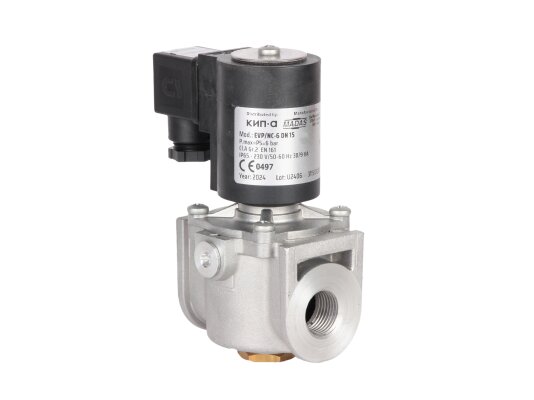

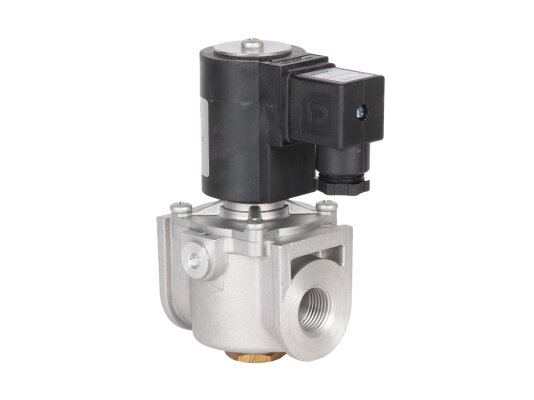

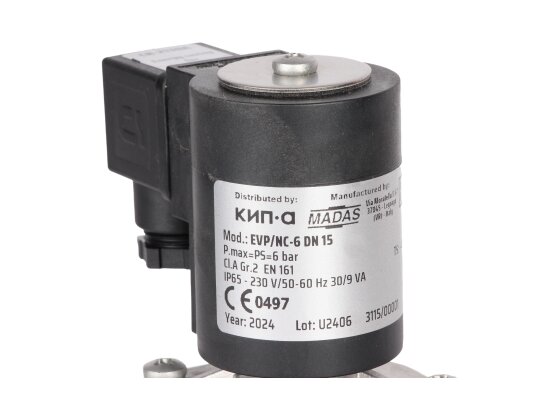

Газовый электромагнитный клапан Madas EVP020067 608 – модель для систем с давлением газа до 6 бар. Отвечает за автоматическое закрытие и открытие подачи газа, безопасное функционирование газовой установки. Характеризуется быстрым срабатыванием, высоким уровнем пыле-, влагозащиты, всепогодным исполнением. Может оснащаться индикатором для удобства контроля закрытого положения.

Основные характеристики:

• автоматический нормально-закрытый клапан (открыт под напряжением, закрыт при отсутствии питания на катушке);
• максимальное давление газа: 6000 мбар;
• соответствие классу «А» герметичности по европейскому стандарту EN 161;
• напряжение электропитания: 230 В (-15%, +10%);
• быстродействие, закрытие и открытие в течение 1 сек.;
• интеграция в систему с помощью резьбовых соединений Rp 3/4 ;
• надежно защищенный от пыли и влаги корпус, класс IP 65;
• положение в системе: горизонтальное, вертикальное, кроме вниз катушкой;
• эксплуатационный ресурс: 200000 циклов операций (как минимум 10 лет службы).

Функционал и рабочая среда

Madas EVP020067 может использоваться для метана, бытового, сжиженного газа, азота, воздуха (сухие неагрессивные газы), при замене уплотнений – для биогаза. Служит для безопасного, герметичного прерывания подачи газа при управлении потоком. Местом применения являются промышленные паровые, водогрейные котлы, теплогенераторы, технологические теплопроводы. Клапан может работать в системе автоматического контроля герметичности и управляться через термостат, реле давления и т.д.

Конструктивные особенности

• Madas EVP020067 разработан с учетом эксплуатации в системах с высоким давлением газа, в условиях воздействия низких/ высоких температур (до -40/ +60 °C). Произведен из материалов с коррозиестойкими, газонепроницаемыми характеристиками (нержавеющая сталь, латунь, алюминий, нейлон 30%, NBR-каучук).
• Клапан подготовлен для установки индикатора (концевой микровыключатель CPI), позволяющего дистанционно отслеживать закрытое положение.

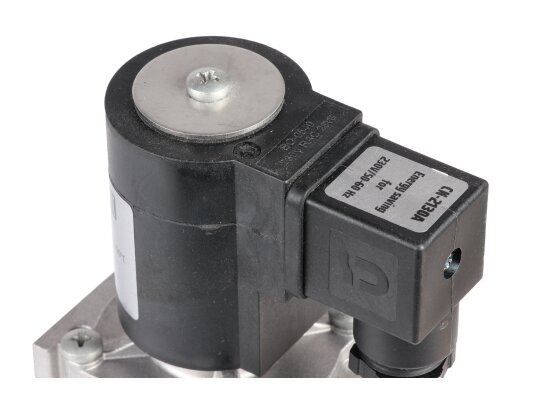

• Защищенность электрических компонентов от пыли и влаги (в т.ч. при направлении на корпус струй с любой стороны) даёт возможность эксплуатировать газовый клапан внутри и вне помещений. При уличной эксплуатации дополнительным средством защиты послужит козырек (навес), что обеспечит продолжительную службу без риска окисления рабочих частей из-за попадания атмосферных осадков.
• Запорное устройство может устанавливаться как на горизонтальные, так и на вертикальные трубопроводы. Переворачивание катушки недопустимо.

Установка фильтра

Перед газовым э/м клапаном рекомендуется разместить фильтр. Это позволит исключить проникновение в устройство твердых частиц и примесей, предотвратит преждевременный износ рабочих частей.

Преимущества:

• автоматическое закрытие и открытие;
• быстрое срабатывание;
• высокая степень пылевлагозащиты корпуса;
• место для установки индикатора закрытого положения;
• исполнение для всепогодной эксплуатации;
• не требующая обслуживания конструкция.

Электромагнитные газовые клапаны EVP/NC в другой комплектации и исполнении (с соединениями DN15-150, напряжением 230В, 12В, 24В, максимальным давлением 360/ 1000/ 3000/ 6000 мбар, с фильтром, индикатором или без) можно заказать .
