Описание

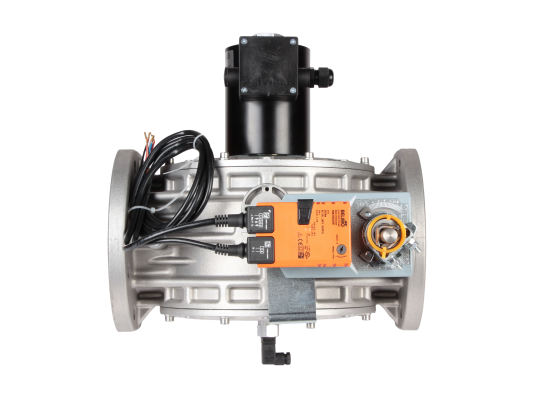

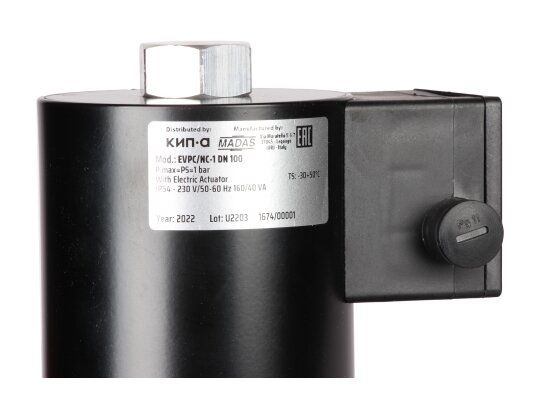

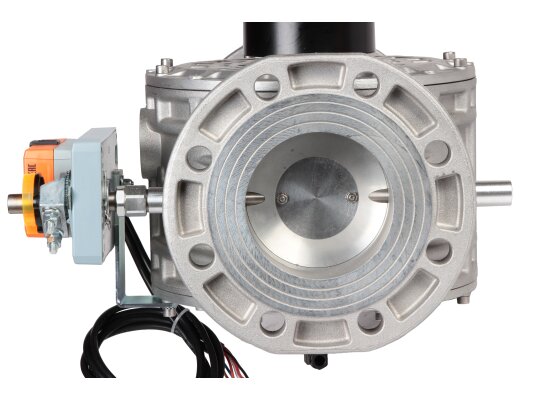

Газовый электромагнитный клапан Madas EVPC/NC-1 DN 100, арт: EVCA100066 108 – компактный версия со встроенной заслонкой, управляемой сервоприводом. Служит для автоматизации подачи газа и регулирования объема потока. Клапан рассчитан на максимальное давление 1 бар.

Клапаны Madas EVCA

Газовые клапаны Madas EVCA являются нормально-закрытыми автоматическими устройствами в компактном корпусе. За счет уменьшенных размеров конструкции легко интегрируются в установки с ограниченным пространством. Закрываются быстро, в течение 1 секунды при обесточивании. Открываются при подаче питания на э/м катушку. Рабочее напряжение: 230 В, -10%, +10%.

Клапаны подходят для работы с метаном, сжиженным газом, воздухом (сухие неагрессивные газы по ГОСТ 5542-87).

Основные представленный:

• применение в системах с давлением до 1000 мбар;
• класс «А» герметичности по евростандарту EN 161;
• присоединение с помощью фланцев DN 100;
• уровень электрозащиты контактов от внешних воздействий: IP 54;
• нагревостойкость изоляции класса F (максимальный нагрев +155° С);
• горизонтальное (катушка сверху) или вертикальное расположение;
• эксплуатация в течение не менее 10 лет;
• 2-летнее гарантийное обслуживание;
• безотказное функционирование в условиях температур -10.+60 °C.

Конструкция и комплектация

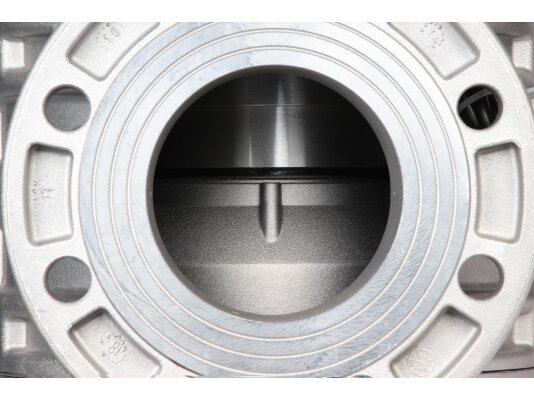

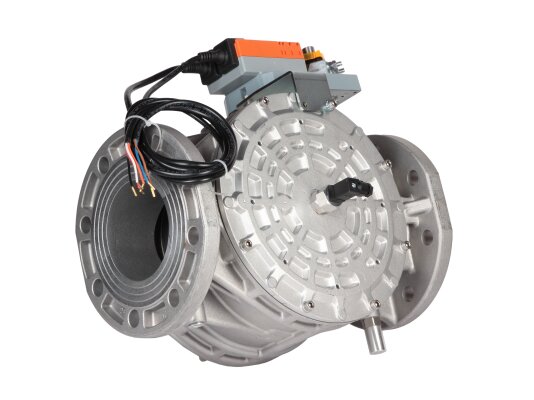

Madas EVCA100066 оснащен заслонкой с электроприводом для регулирования объема газа, проходящего через клапан. Привод работает под управлением автоматики горелки.

Конструкцией предусмотрено место для индикатора положения для удобства контроля за текущим состоянием запорной арматуры.

Газовый клапан собран в алюминиевом коррозиестойком корпусе, оснащен нержавеющими деталями и газонепроницаемыми уплотнениями.

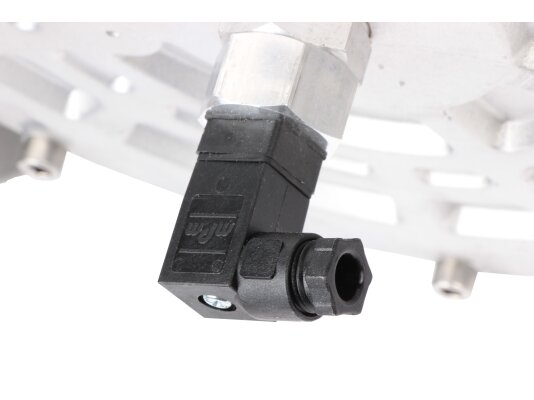

Клапан Madas EVCA снабжен коннектором с энергосберегающим контуром, активация которого осуществляется в течение 30-40 секунд после подачи напряжения на катушку управления.

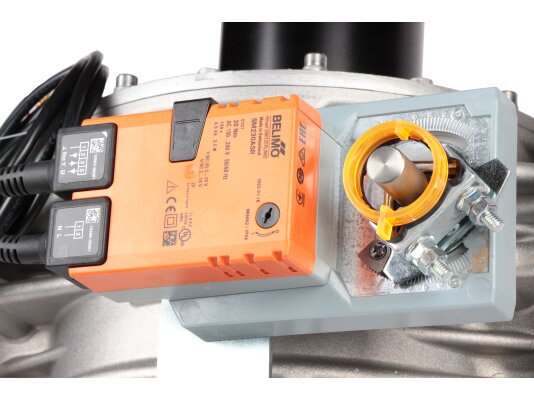

Встроенная заслонка перемещается под управлением электропривода Belimo SM230ASR-TP. Максимальное время открытия: 150 сек.

Монтаж клапана

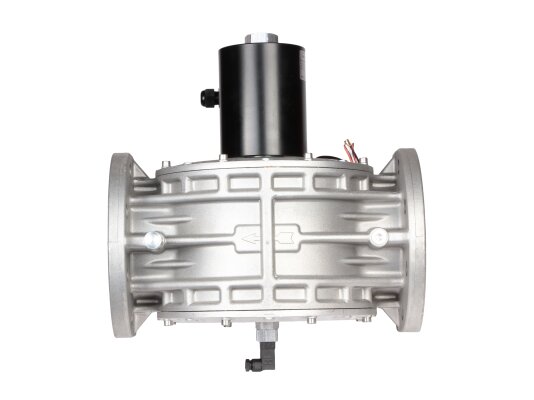

Электромагнитный клапан Madas EVCA размещается в горизонтальном или вертикальном положении (катушка вверху) с учетом указателя хода потока, нанесенного на корпус. Для фиксации используются фланцевые соединения.

Область применения

Madas EVCA100066 встраивается в системы дистанционного управления горелками промышленных котлов и теплогенераторов для эффективного управления подачей газа и надёжной герметизации потока. Выполняет запорно-регулирующую функцию и функцию безопасности. Может использоваться в системах автоматического контроля герметичности.

Преимущества:

• заслонка с электроприводом для регулирования расхода газа;
• быстрое, герметичное закрытие газопровода;
• энергосберегающий контур, экономия электроэнергии;
• малогабаритный исполнение, удобство размещения в тесных пространствах.

Размещение

Автоматический запорный клапан может устанавливаться в помещениях, соответствующих зоне 2 взрывоопасности. Не допускается эксплуатация запорного устройства в местах, где окружающая среда может разрушить сталь, алюминий, каучук.
