Описание

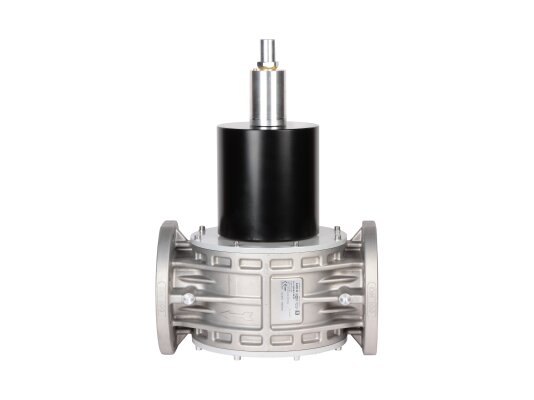

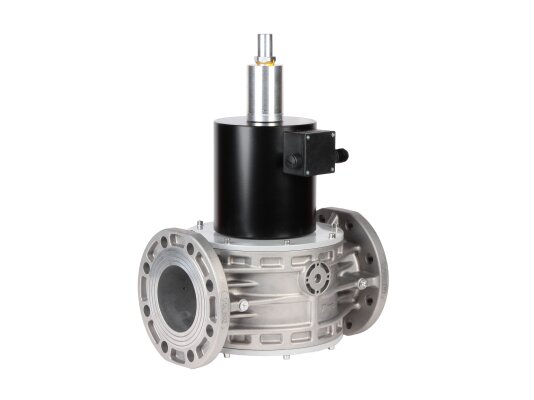

Газовый электромагнитный клапан Madas EVPS/NC-6 DN 100, арт: EVPS100067 608 встраивается в промышленные газовые установки с давлением до 6 бар. Автоматически перекрывает и открывает подачу газа. Скорость открытия регулируется, что даёт способность адаптировать работу запорного устройства под конкретные задачи. Положение клапана можно контролировать дистанционно при установке индикатора.

Рабочая среда и функционал

Газовый электромагнитный клапан применяется для автоматического управления потоком газа на горелку промышленных паро-, теплогенераторов, котлов, технологических установок. Выполняет запорно-регулирующую функцию и функцию безопасности. Может использоваться в системах контроля герметичности. Рабочая среда: метан, сжиженный газ, воздух, азот (сухие неагрессивные газы).

Особенности модели

• Madas EVPS/NC-6 – нормально-закрытый автоматический клапан, работающий от сети 230В (-15%, +10%). Быстро закрывается (в течение 1 сек.) при отключении электропитания. Открывается медленно, с учетом настройки, в диапазоне 1-20 сек.
• Скорость открытия регулируется вращением винта настройки и зависит от входного давления газа, изменения температур окружающего воздуха, продолжительности непрерывной работы клапана.
• При оснащении индикатором положения закрытие затвора можно контролировать дистанционно.
• Клапан оснащен контуром энергосбережения, активация которого осуществляется в течение 40 секунд после срабатывания клапана, что минимизирует потребление электроэнергии.
• Электрические контакты защищены по стандарту IP65, что способствует безотказной работе газового клапана в пыльных помещениях или условиях улицы.
• Конструкция произведена из материалов, стойких к коррозии и износу, рассчитана на 10-летнюю службу (1 млн. циклов) и внешние температуры -40.+60 °C. Газонепроницаемые уплотнения из NBR-каучука не допускают утечек газа. Клапан соответствует классу «А» герметичности по европейскому стандарту EN161.

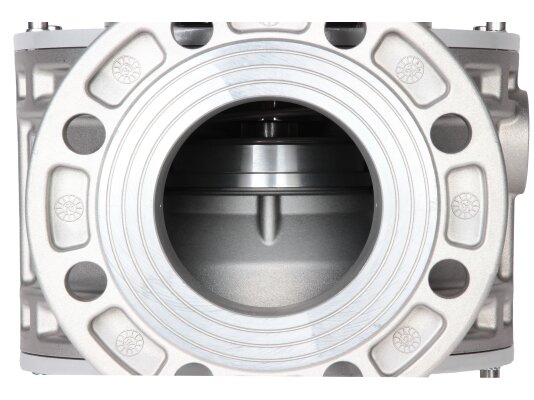

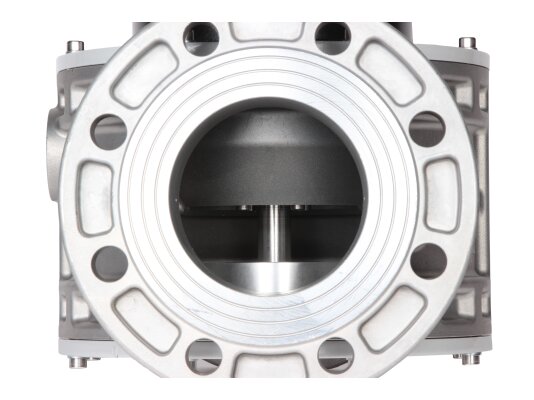

• Клапан Madas EVPS встраивается в систему с помощью фланцев DN100. Может размещаться в горизонтальном (вверх катушкой) и вертикальном положении. Правильно расположить оборудование помогает указатель хода потока, нанесенный на корпус.

Сервисное обслуживание

При эксплуатации газового электромагнитного клапана Madas EVPS/NC-6 необходимо проводить диагностику работоспособности затвора, очищать и заменять (при необходимости) манжету.

Достоинства:

• мгновенное перекрытие подачи газа;
• высокий уровень герметичности;
• настройка оптимальной скорости открытия;
• дистанционный контроль за закрытием затвора (опция);
• исполнение для всепогодной эксплуатации;
• экономичный расход электроэнергии;
• электрозащита корпуса класса IP 65;
• применение в системах с давлением газа до 6 бар.

Требования к рабочему помещению

Запорный газовый клапан рассчитан на размещение в помещениях зоны 2 взрывоопасности. Не допускается эксплуатация устройства в местах с окружающей средой, агрессивно воздействующей на конструктивные элементы и уплотнения.
