Описание

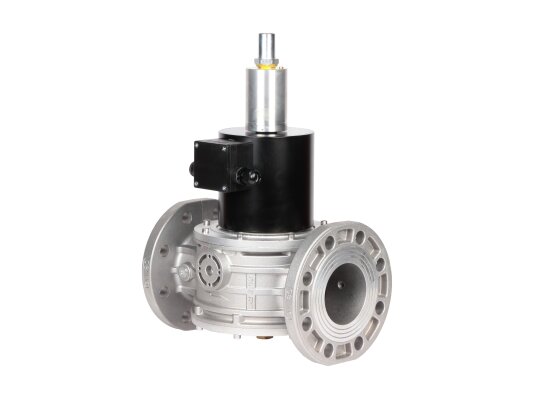

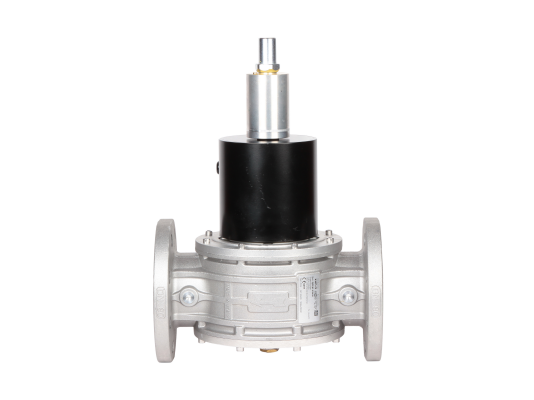

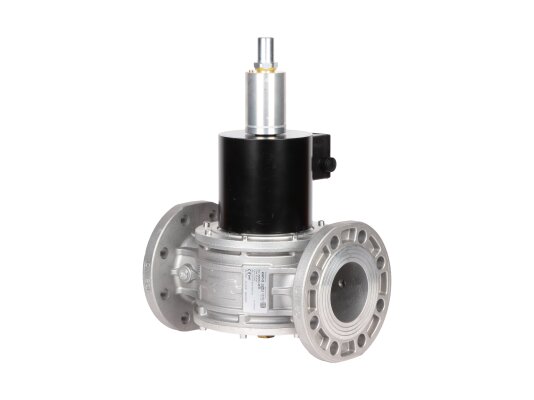

Газовый электромагнитный клапан Madas EVPS/NC-6 DN 80, арт: EVPS090067 608 применяется в промышленном газовом оборудовании с давлением газа до 6 бар в качестве запорно-регулирующего устройства и устройства безопасности. Даёт возможность автоматизировать подачу газа на горелку. Используется также в системах автоматического контроля герметичности газовой установки. Входит в линейку запорных устройств с быстрым закрытием и медленным (настраиваемым) открытием. Клапан подготовлен для установки индикатора закрытого положения (приобретается дополнительно).

Рабочая среда

Madas EVPS/NC-6 подходит для метана, сжиженного газа, азота, воздуха (сухие неагрессивные газы).

Тип клапана

Клапан Madas EVPS090067 – нормально-закрытый автоматический клапан с мгновенным закрытием ( 1 сек.) и постепенным открытием. Закрывается при отключении от источника питания. Открывается при подаче напряжения 230В (-15%, +10%) на управляющую катушку в течение 1-20 секунд, в зависимости от настройки. Скорость открытия регулируется вращением винта и зависит от входного давления газа, изменения температуры воздуха, продолжительности работы клапана.

Конструктивные особенности

• Запорный газовый клапан собран в высокопрочном алюминиевом корпусе, оснащен нержавеющими деталями и газонепроницаемыми уплотнениями. Стабильно выполняет свои функции при температурах окружающей среды -40.+60 °C. Рассчитан на 1 млн. рабочих циклов (10 лет).
• В конструкции предусмотрен контур энергосбережения, активация которого осуществляется через 30-40 сек. после срабатывания клапана, что минимизирует расход электроэнергии.
• Электрическое оборудование защищено от воздействия пыли и влаги по стандарту IP65, что гарантирует безотказную работу в условиях запыленности и попадании на корпус струй воды.
• Madas EVPS090067 можно дополнительно оснастить индикатором положения с беспотенциальными контактами для дистанционного контроля закрытого положения.
• Электромагнитный клапан соответствует классу «А» герметичности по EN161. Оснащен газонепроницаемыми уплотнениями из NBR-каучука.

Установка и обслуживание

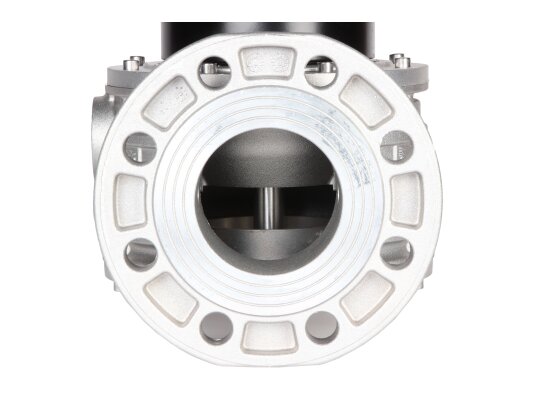

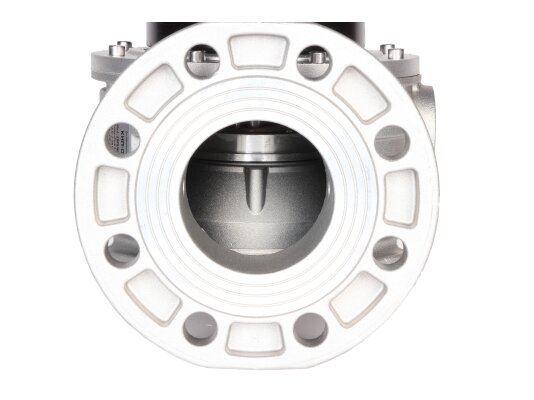

Автоматический газовый клапан встраивается в систему в горизонтальном (вверх катушкой) и вертикальном положении, с учетом стрелки на корпусе, указывающей ход потока. Для присоединения используются фланцы DN80.

Клапан рассчитан на эксплуатацию в помещениях зоны 2 взрывоопасности. Не допускается размещать запорную арматуру в местах с агрессивной окружающей средой, способной вызвать разрушение материалов конструкции и уплотнений.

Madas EVPS090067 необходимо периодически проверять на работоспособность, очищать или заменять, при необходимости, манжету затвора.

Достоинства:

• быстрая, надёжная герметизация потока газа;
• автоматическое срабатывание;
• регулируемая скорость открытия затвора;
• индикация закрытого положения (дооснащение);
• электрозащита по стандарту IP65;
• экономичное потребление электроэнергии;
• всепогодное исполнение;
• рабочий ресурс 1 млн. циклов.
