Описание

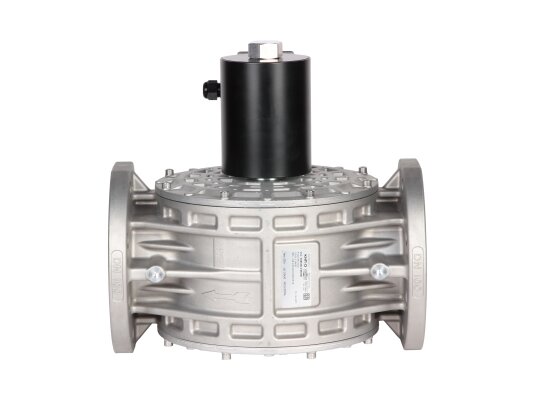

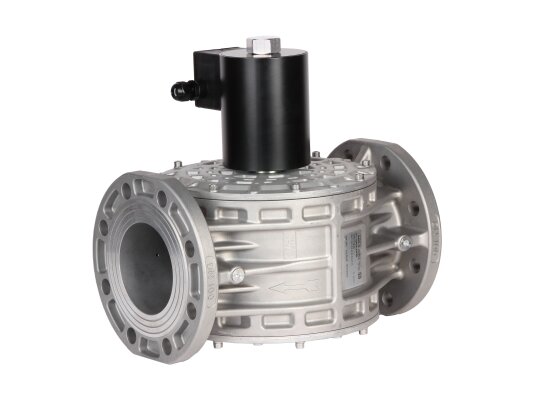

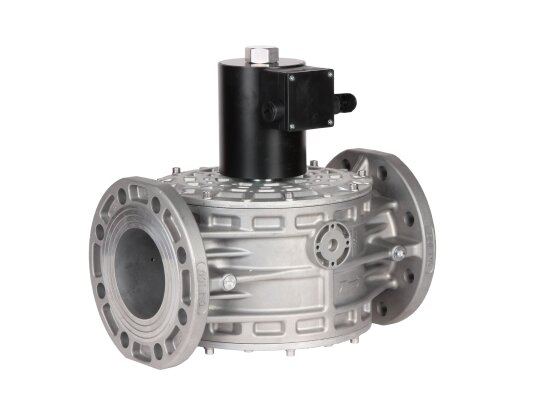

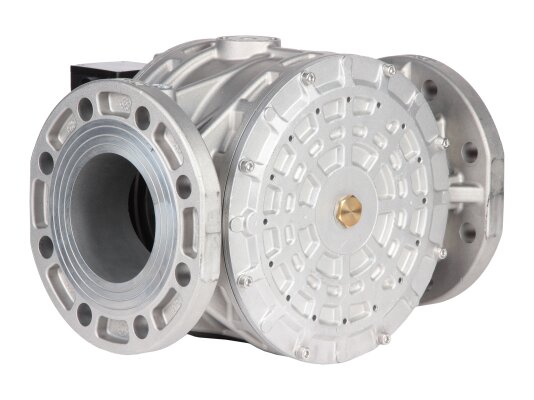

Газовый электромагнитный клапан Madas EVPC100067 308 разработан для сборки установок с давлением газа до 3 бар. Служит для автоматизации подачи газа на горелку, безопасного функционирования газового оборудования. Быстро и надежно перекрывает поток. Собран в малогабаритном корпусе (Серия «компакт»), подготовлен для размещения индикатора закрытого положения

Особенности

• Madas EVPC100067 является автоматическим нормально-закрытым э/м клапаном, соответствующим классу «А» герметичности по стандарту EN161. Открывается при подаче электропитания (230В, -15%/+10%), закрывается при отключении от электросети. Быстро срабатывает ( 1 сек.).
• Может использоваться для систем, потребляющих метан, бытовой газ, сжиженный нефтяной газ, азот, воздух (неагрессивный сухой газ). Для работы с биогазом доступна версия с витоновыми уплотнениями (указывать в заказе).
• Газовый клапан оснащен энергосберегающим контуром, что заметно сокращает потребление электроэнергии в процессе эксплуатации.
• Конструкция характеризуется стойкостью к коррозии, температурным воздействиям, высокому давлению газа. Произведена из коррозионностойкой стали, латуни, алюминия, нейлона 30%, NBR-каучука, обладающих газонепроницаемыми, коррозиестойкими свойствами. За счет надёжной защиты от пыли/влаги (класс IP65) может эксплуатироваться в условиях улицы (под защитным козырьком).

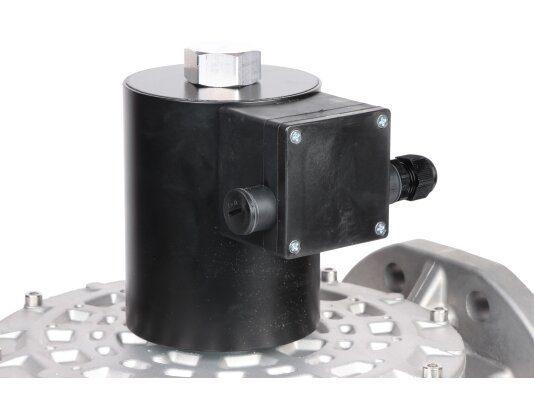

• Клапан поставляется с заглушкой, на место которой может монтироваться микровыключатель CPI, позволяющий дистанционно контролировать положение запорного устройства. Индикатор сигнализирует о закрытии клапана.
• Газовый клапан рассчитан на эксплуатацию в условиях неагрессивной внешней среды в течение не менее 10 лет (50 тыс. рабочих циклов). Внутренние элементы клапана не требуют дополнительного обслуживания.
• Запорная арматура монтируется в систему с горизонтальными и вертикальными участками трубопровода, кроме вниз катушкой. Стрелка на корпусе указывает направление течения газа.

Применение

Madas EVPC100067 служит в качестве запорно-регулирующего органа и органа безопасности в автоматизированных системах управления подачей газа на горелки котлов, водонагревателей, паро-, теплогенераторов. Может использоваться в системах автоматического контроля герметичности и управляться с помощью реле давления, термостата и других устройств.

Место эксплуатации и монтаж

Электромагнитные газовые клапаны EVP/NC подходят для установки внутри и вне помещений. Требования к месту размещения: зоны 2 по классификации взрывоопасных зон. Запрещена эксплуатация газовой арматуры на объектах с агрессивной внешней средой, действующей разрушающе на материалы конструкции.

Достоинства:

• быстрое автоматическое срабатывание;
• сниженное энергопотребление;
• небольшой исполнение, экономия места при монтаже;
• возможность установки индикатора закрытого положения;
• электрозащита класса IP 65;
• конструкция для всепогодной эксплуатации;
• нетребовательность в обслуживании.

Для эффективный защиты электромагнитного газового клапана от повреждений и засорения производитель рекомендует установить перед ним газовый фильтр.
