Описание

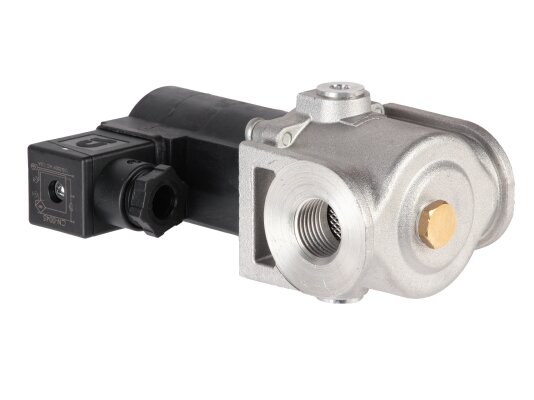

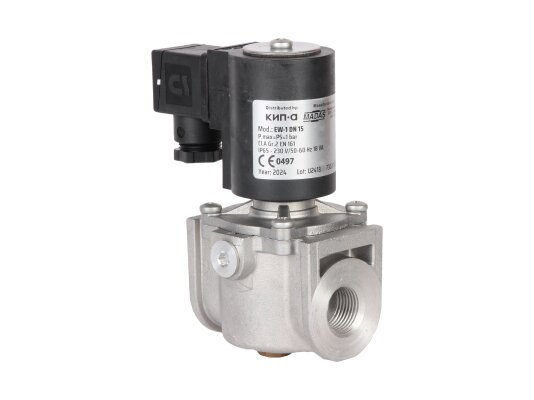

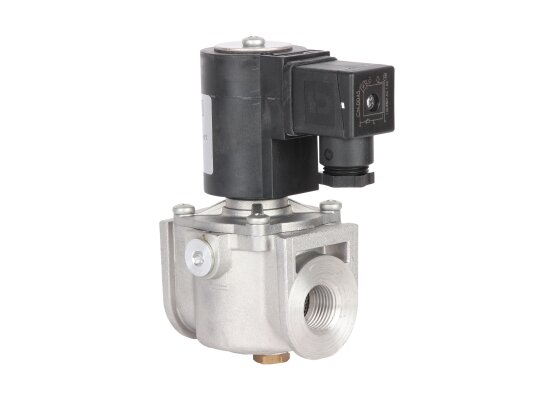

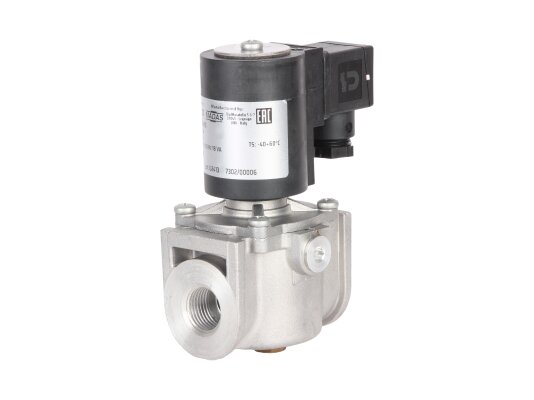

Газовый электромагнитный клапан Madas EW020066 108 применяется в промышленных системах сжигания газа с давлением до 1000 мбар для управления потоком. Характеризуется быстрым срабатыванием, высоким уровнем пылевлагозащиты, широким диапазоном рабочих температур.

Особенности

Madas EW020066 – нормально-закрытый автоматический клапан с быстрым закрытием и открытием. Открыт, когда катушка под напряжением. Закрыт в обесточенном состоянии. Положение клапана можно отследить дистанционно при установке индикатора (микровыключатель CPI).

Основные представленный:

• работа от сети 230 В, -15%, +10%, 50/60 Гц;
• быстродействующее устройство, срабатывание в течение 1 сек.;
• максимальное давление газа: 1000 мбар;
• соответствие классу «А» герметичности по стандарту EN 161;
• резьбовые отверстия Rp 1/2 на входе и выходе газа;
• температуры эксплуатации: -40.+60 °C;
• пыле-, влагонепроницаемость корпуса класса IP 65;
• размещение на горизонтальных, вертикальных трубопроводах;
• срок службы: не менее 10 лет (200 тыс. циклов операций).

Рабочая среда

Клапан Madas может использоваться для работы с метаном, сжиженным нефтяным газом, азотом, воздухом (сухие неагрессивные газы), биогазом – по запросу.

Конструкция и монтаж

• Электромагнитный газовый клапан разработан для промышленных условий эксплуатации. За счет использования коррозиестойких, газонепроницаемых материалов, включая нержавеющую сталь, алюминий, латунь, нейлон 30%, NBR-каучук, и высокого уровня электрозащиты может использоваться для уличной эксплуатации.
• Клапан подготовлен для монтажа индикатора, сигнализирующего о закрытом положении на диспетчерский пульт. Устройство представляет собой геркон с нормально-разомкнутым контактом.
• Madas EW020066 встраивается в систему в горизонтальном или вертикальном положении. Следует избегать переворачивания катушки. Для быстрой и надёжной фиксации предусмотрены резьбовые соединения.
• Запорное устройство может использоваться для установки в помещениях и на улице. При внешнем размещении требуется обеспечить защиту от атмосферных осадков, чтобы исключить окисление или повреждение рабочих частей.

Применение

Газовый клапан Madas EW020066 выполняет запорно-регулирующую функцию и функцию безопасности при эксплуатации технологических теплопроводов, горелок промышленных котлов, теплогенераторов. Может использоваться в системах автоматического контроля герметичности газовой установки.

Преимущества:

• быстрое закрытие и открытие;
• дистанционный контроль положения при установке индикатора;
• высокий уровень пыле-, влагозащиты;
• вариативность монтажной ориентации;
• исполнение для всепогодного применения;
• безотказная работа (вероятность отказа ~ 0%);
• нетребовательность в обслуживании.

Электромагнитные газовые клапаны с другими параметрами соединений, максимального давления и рабочего напряжения доступны со склада и под заказ.
