Описание

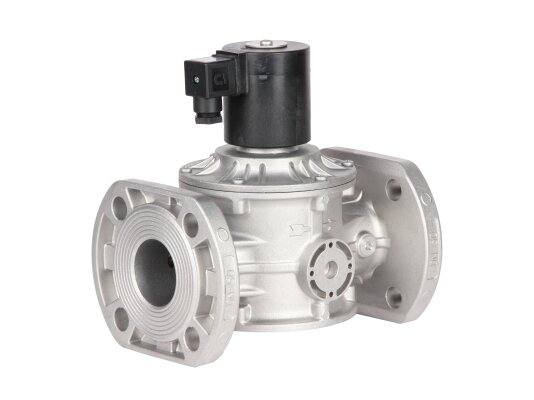

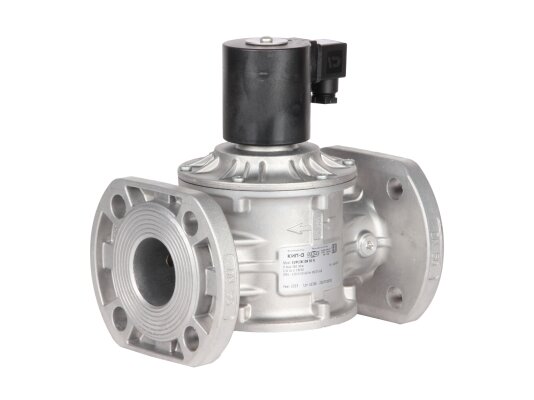

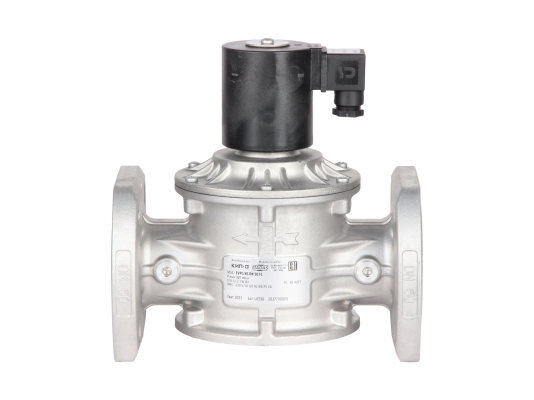

Газовый электромагнитный клапан Madas EVPC500066 008 в исполнении «компакт» применяется для оснащения газовых установок с давлением до 360 мбар. Входит в серию нормально-закрытых автоматических устройств с быстрым закрытием и открытием. Характеризуется экономичным энергопотреблением, высоким уровнем пыле-, влагозащиты, морозостойким исполнением. Готов к доукомплектации индикатором для контроля закрытого положения.

Рабочая среда

Клапан встраивается в системы, потребляющие метан, бытовой газ, сжиженный нефтяной газ, воздух, азот (сухие неагрессивные газы). Доступно исполнение для биогаза (с уплотнениями из витона).

Основные параметры модели:

• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
• быстрое закрытие, в течение 1 сек.;
• герметичность класса «А» по европейскому стандарту EN 161;
• уровень пыле-, влагозащиты электрических компонентов: IP 65;
• монтаж в систему с помощью фланцевых соединений DN 50;
• максимальное давление газа: 360 мбар;
• горизонтальное, вертикальное положение, кроме вниз катушкой;
• температурный режим (окружающий воздух): -40.+60 °C;
• не менее 10 лет службы (100 тыс. рабочих циклов);
• 2-летняя гарантия завода.

Подробнее о газовом клапане

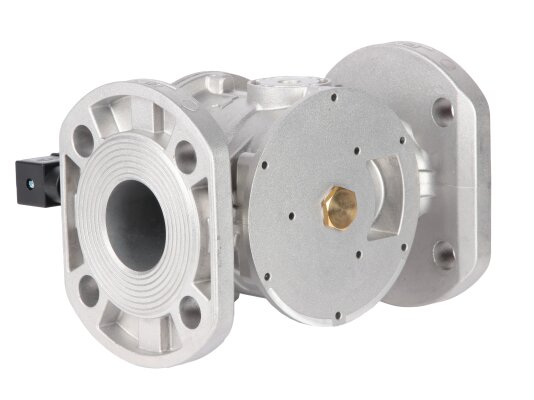

Madas EVPC500066 открыт при поступлении питания на электромагнитную катушку. Мгновенно закрывается при отключении от сети. На корпусе предусмотрено место для монтажа указателя положения, который сигнализирует о закрытии клапана. Микровыключатель стабильно работает при температурах до -20 °C.

Конструкция газового клапана произведена из износостойких, газонепроницаемых материалов: алюминия, нержавеющей стали, латуни, нейлона 30%, NBR-каучука, рассчитана на низко-, высокотемпературные воздействия, промышленные условия эксплуатации.

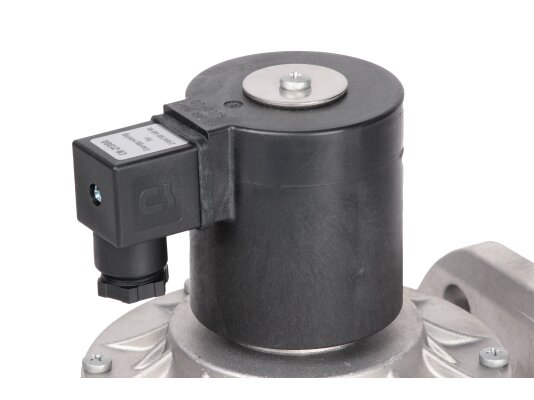

Электрические контакты герметично защищены от внешних воздействий, что обеспечивает полную пыленепроницаемость и эффективную защиту от влаги при попадании на корпус струй воды под любым углом. Это даёт возможность размещать клапан на только внутри помещений, но и на открытом воздухе. При наружной эксплуатации монтаж возможен только под защитным козырьком или аналогичным приспособлением, исключающем попадание атмосферных осадков, которые могут вызвать окисление и повреждение материалов конструкции.

Клапан поставляется с энергосберегающим контуром, благодаря чему снижено потребление электроэнергии.

При установке запорного клапана следует учесть:

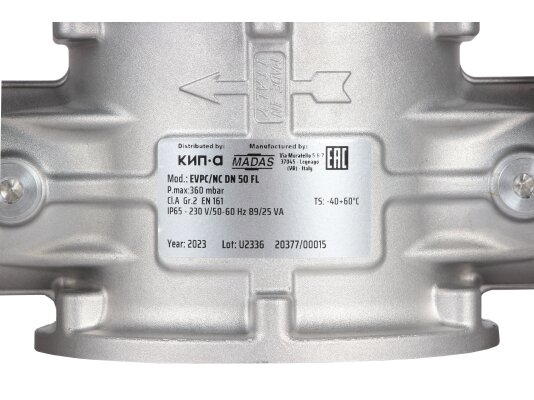

• стрелка на корпусе направляется в сторону движения потока газа;
• э/м катушка не должна переворачиваться;
• нельзя размещать клапан в местах с агрессивной окружающей средой;
• недопустимо превышать максимальное давление газа;
• запрещена эксплуатация клапана в зонах 0 и 1 взрывоопасности.

Допустимое место установки газового клапана: зоны 2 по классификации взрывоопасных зон (госстандарт Р 51330.9-99).

Достоинства:

• быстрая отсечка потока при отключении электропитания;
• место для установки индикатора закрытого положения;
• энергосберегающий контур, экономичное энергопотребление;
• высокая степень защиты от пыли/ влаги;
• высокопрочная конструкция для промышленных нагрузок;
• возможность всепогодной эксплуатации;
• минимальные требования к обслуживанию.

Рекомендация производителя

Для защиты электромагнитного газового клапана от засорения и потери герметичности производитель рекомендует дополнительно установить газовый фильтр.
