Описание

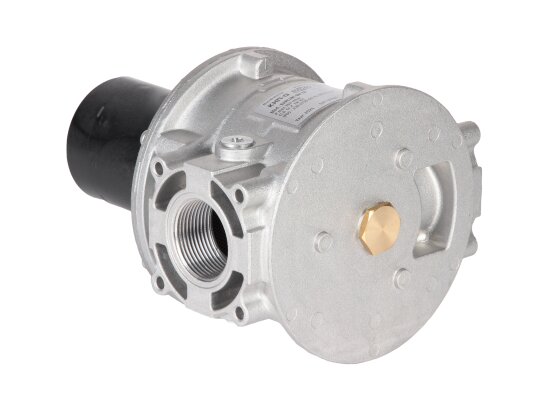

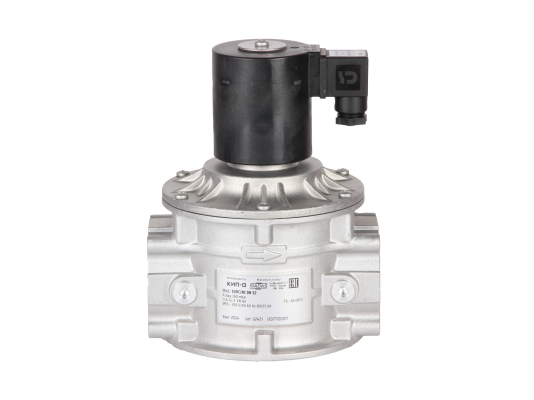

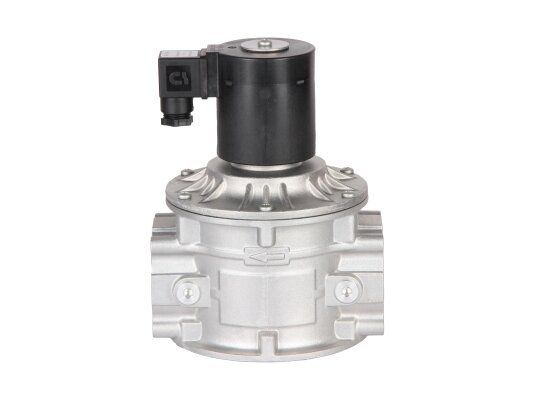

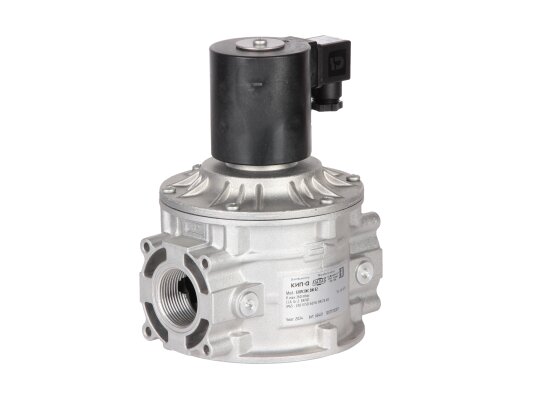

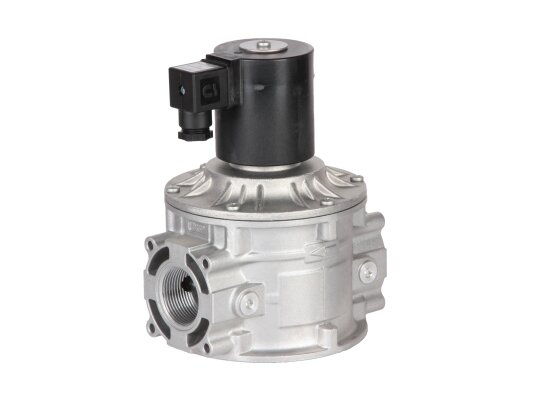

Газовый электромагнитный клапан Madas EVPC050066 008 входит в линейку малогабаритный нормально-закрытых устройств с автоматическим закрытием и открытием. Отвечает за герметичное, быстрое отсечение потока газа в системах с давлением до 360 мбар. Выделяется экономичным энергопотреблением, высоким уровнем герметичности, морозостойким исполнением.

Основные характеристики модели:

• рабочая среда: метан, сжиженный нефтяной газ, бытовой газ, воздух, азот (сухие неагрессивные газы), возможно исполнение для биогаза (с уплотнениями из витона);
• напряжение электропитания: 230 В, допустимое отклонение -15%, +10%;
• герметичность класса «А» по европейскому стандарту EN 161;
• быстрое срабатывание, отсечка потока в течение 1 сек.;
• монтаж в систему с помощью резьбовых соединений Rp 1 1/4;
• максимальное давление газа: 360 мбар;
• допустимое положение в системе: горизонтальное, вертикальное, кроме вниз катушкой;
• эксплуатационные температуры (окружающая среда): -40.+60 °C;
• 10 лет службы (100 тыс. рабочих циклов);
• 2 года заводской гарантии.

Подробнее о газовом клапане

Madas EVPC050066 открыт, пока на электромагнитную катушку поступает рабочее напряжение. Мгновенно закрывается при обесточивании. Предусмотрено место для установки указателя положения, сигнализирующего о закрытии клапана. Минимальная температура эксплуатации микровыключателя: -20 °C.

Корпус и конструктивные элементы газового э/м клапана произведены из износостойких, газонепроницаемых материалов: алюминия, латуни, нержавеющей стали, нейлона 30%, NBR-каучука, рассчитаны на температурные воздействия и высокое давление газа.

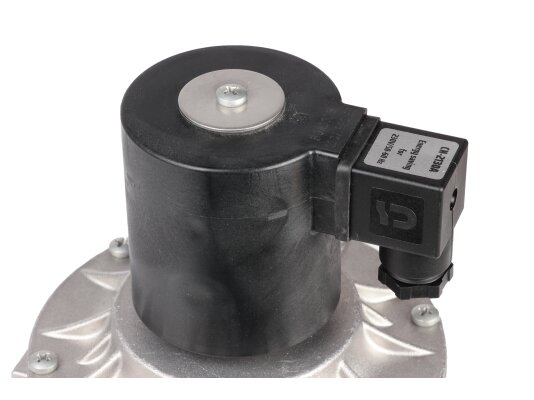

Электрические контакты тщательно заизолированы, что обеспечивает полную пыленепроницаемость и эффективную защиту от влаги при направлении струй воды с любой стороны. Клапан может устанавливаться в помещениях и на открытом воздухе под защитным козырьком, во избежание окисления материалов корпуса и деталей и связанных с этим сбоев при воздействии атмосферных осадков.

Клапан укомплектован энергосберегающим контуром, за счет чего существенно сокращается потребление электроэнергии на собственные нужды.

При установке запорного устройства необходимо учесть:

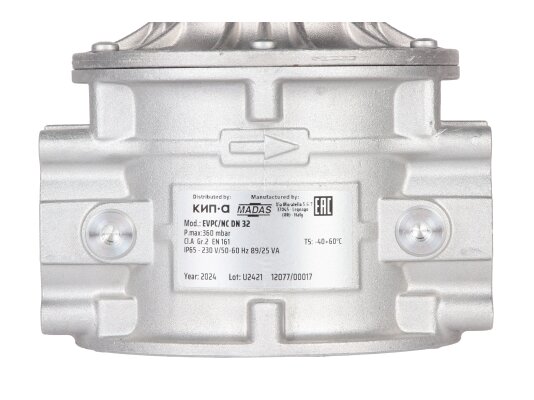

• стрелка на корпусе должна совпадать с ходом потока;
• э/м катушка не должна направляться вниз;
• недопустимо размещение клапана в местах с агрессивной внешней средой;
• нельзя превышать максимальное давление газа;
• запрещена эксплуатация клапана в зонах 0 и 1 взрывоопасности.

Допустимое место размещения: зоны 2 по классификации взрывоопасных зон (госстандарт Р 51330.9-99).

Достоинства:

• быстрое перекрытие газа при обесточивании катушки;
• высокопрочная конструкция для промышленных нагрузок;
• место для установки индикатора положения (под заглушкой);
• высокая степень электрозащиты;
• энергосберегающий контур, экономичное энергопотребление;
• возможность всепогодной эксплуатации;
• монтаж на горизонтальные и вертикальные газопроводы.

У нас можно купить газовые электромагнитные клапаны EVP/NC с резьбовыми и фланцевыми соединениями DN15-150, рабочим напряжением 230В, 12В, 24В, для газовых установок с давлением рабочей среды до 6000 мбар.
