Описание

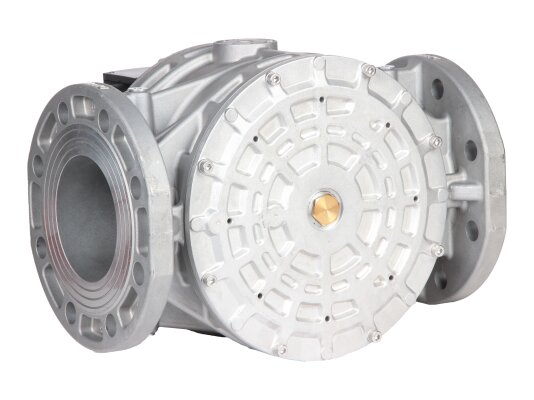

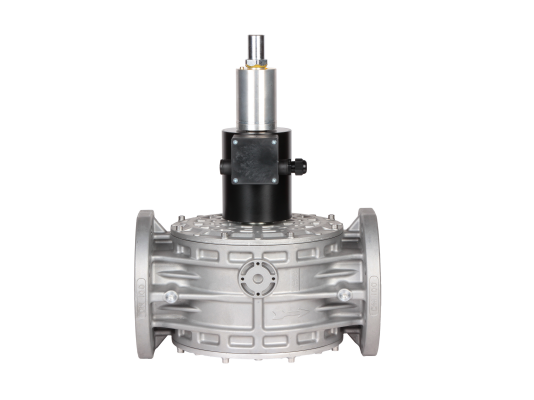

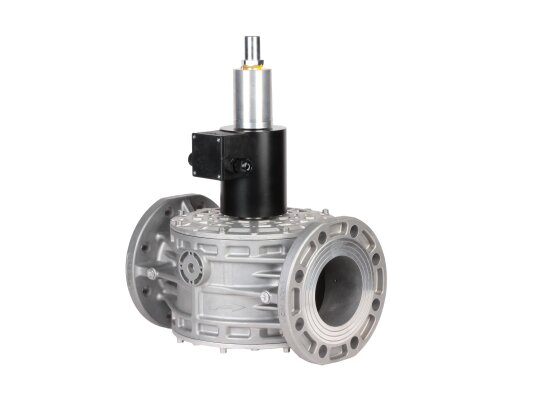

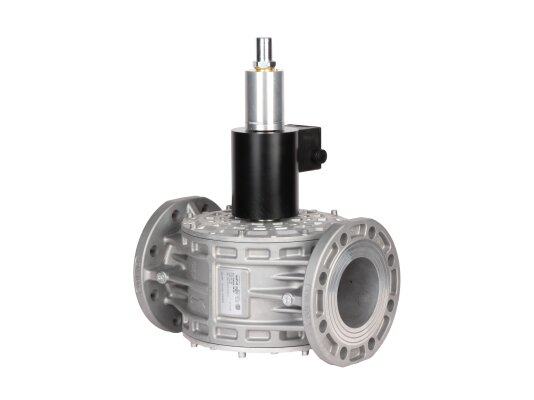

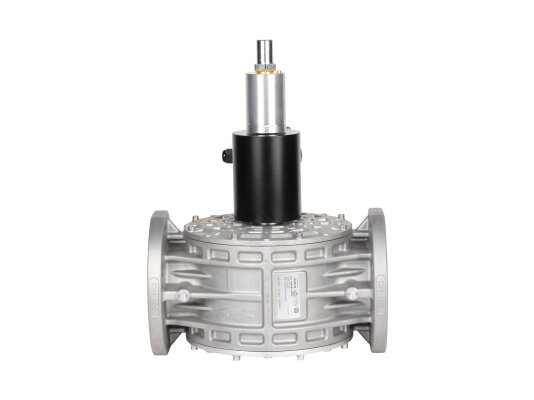

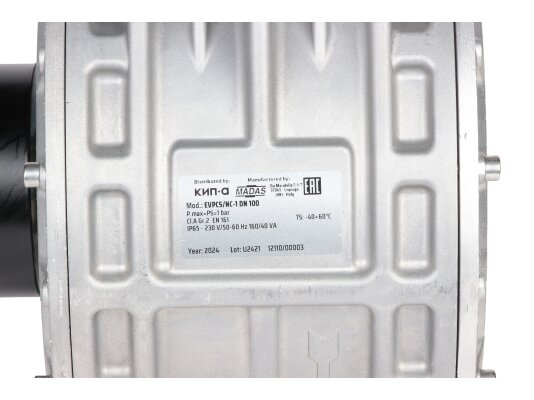

Газовый электромагнитный клапан Madas EVPСS100066 108 – запорное автоматическое устройство в компактном корпусе. Соответствует классу «А» герметичности по EN161. Служит для дистанционного управления подачей газа на горелку, безопасной и эффективный работы газовой промышленной установки. Подготовлен для размещения индикатора положения. Рассчитан на давление в магистрали до 1 бар.

Подробнее о модели

• Нормально-закрытый клапан Madas EVPСS100066 работает от сети 230 В (-15%, +10%). Быстро закрывается, медленно открывается. Скорость открытия регулируемая. Клапан открыт под напряжением, закрыт в обесточенном состоянии. Контролировать текущую позицию клапана можно дистанционно, установив индикатор положения.
• Диапазон настройки времени отпирания: 1-20 сек. Регулировка осуществляется с помощью винта. На скорость открытия затвора влияет давление газа, колебания внешних температур, длительность непрерывной работы клапана.
• В течение 30-40 секунд после срабатывания клапана активируется энергосберегающий контур, которым комплектуются все модификации клапанов с параметрами соединений DN32-DN150.
• Газовый электромагнитный клапан за счет уменьшенных размеров корпуса легко интегрируется в системы с ограниченным рабочим пространством.
• Конструкция произведена из нержавеющей стали, алюминия, латуни и других износостойких материалов, рассчитана на 10-летнюю службу (1 млн. циклов операций). Хорошо подходит для всепогодного применения. Рабочий диапазон: -40.+60 °C. Газонепроницаемые уплотнения выполнен из NBR-каучука.
• За счет надёжной изоляции электрических контактов (класс IP 65) обеспечена бесперебойная работа в различных условиях. Пыль и влага (при воздействии струй воды с любого направления) не оказывают влияния на работоспособность запорной арматуры.

Виды газа и функционал

Клапан Madas EVPCS может использоваться для природного, сжиженного газа, азота, воздуха (сухие неагрессивные газы). Выполняет запорно-регулирующую функцию и функцию безопасности в системах дистанционного управления газовой горелкой, системах автоматического контроля герметичности. Место использования: горелки промышленных паровых, отопительных котлов, тепло-, парогенераторов с рабочим давлением до 1 бар.

Особенности монтажа

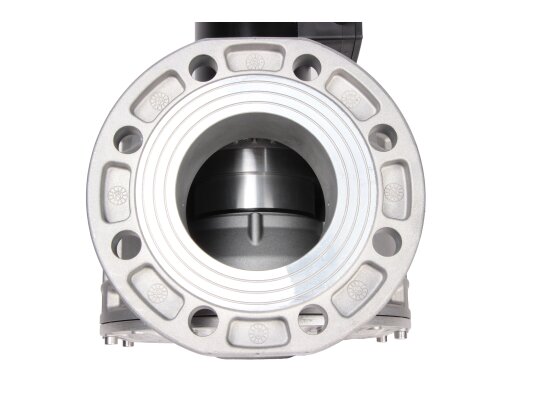

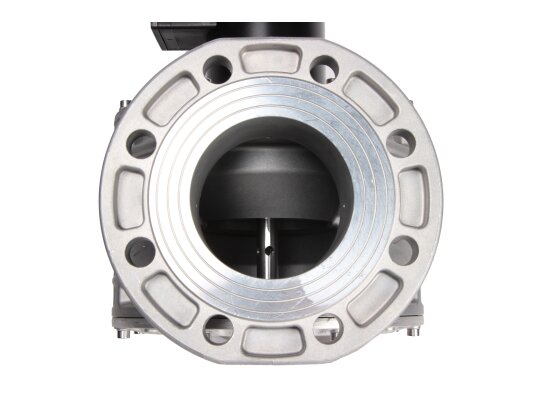

Клапан Madas EVPCS монтируется в горизонтальные и вертикальные трубопроводы на фланцевые соединения DN 100. Стрелка на корпусе указывает направление потока газа.

Запорная арматура пригодна для применения в зонах 2 взрывоопасности. В месте размещения следует исключить воздействие агрессивной среды, вызывающей окисление металла и порчу уплотнений.

Техобслуживание

Сервисные операции сводятся к проверке состояния и работоспособности затвора, очистке и замене (при необходимости) уплотнений.

Достоинства:

• быстрое, герметичное перекрытие трубопровода;
• регулировка времени открытия;
• возможность установки индикатора закрытого положения;
• малогабаритный исполнение, экономия рабочего места;
• высокий уровень пыле-, влагозащиты;
• исполнение для всепогодного применения;
• энергосберегающая катушка;
• значительный эксплуатационный ресурс.

Линейка Madas EVPS представлена модификациями с резьбовыми и фланцевыми соединениями, питанием от сети 12В, 24В, 230В, для систем с давлением до 6 бар, в компактном (EVPСS) и стандартом корпусе.
