Описание

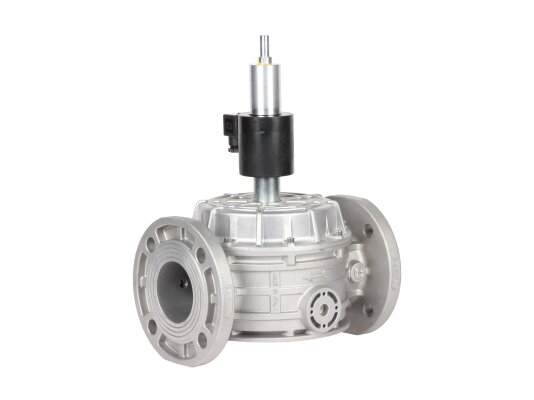

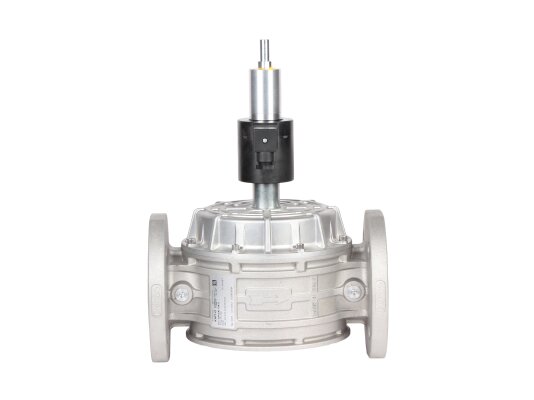

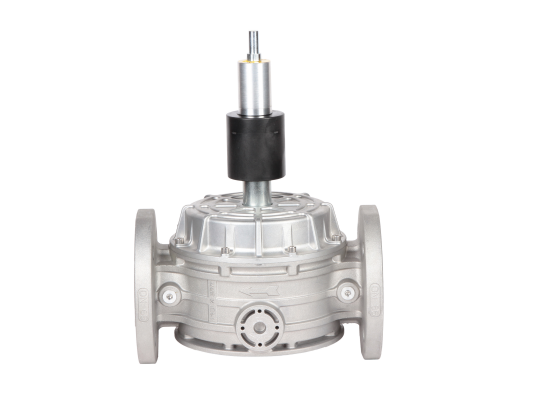

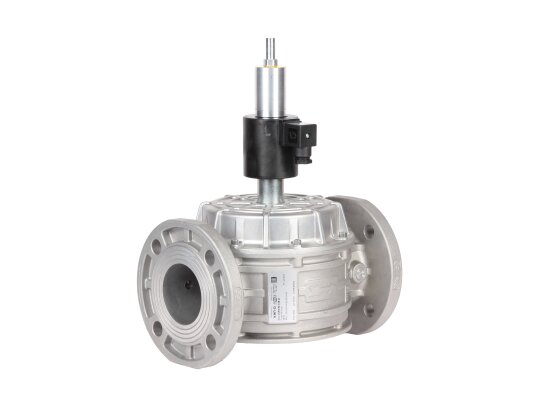

Газовый электромагнитный клапан Madas EVPCS080066 108 выделяется быстрым закрытием и медленным (регулируемым) открытием, что способствует безопасное функционирование газовой установки и возможность точной настройки подачи газа. Оснащен малогабаритным корпусом и местом для размещения индикатора закрытого положения (не входит в комплектацию). Хорошо подходит для использования в газовом оборудовании с давлением до 1 бар. Срабатывает автоматически.

Устройство и особенности

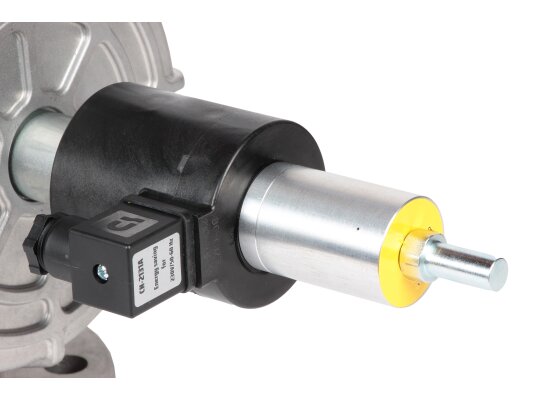

• Клапан Madas EVPCS – быстродействующее автоматическое устройство нормально-закрытого типа с быстрым закрытием за 1 сек. и постепенным открытием в течение 1-20 сек. Закрывается при отключении от источника питания 230В (-15%, +10%), открывается при подаче на катушку напряжения.
• Время открытия устанавливается с помощью регулировочного винта. Скорость, заданная настройками, зависит от входного давления газа, изменения внешних температур, продолжительности непрерывной работы клапана.
• Через 30-40 секунд после срабатывания запорного устройства активируется энергосберегающий контур, которым комплектуются модели с размерами соединений DN32-DN150.
• Газовый э/м клапан собран в небольшом корпусе (исполнение «Компакт»), что упрощает установку в тесных пространствах. Рассчитан на 10 лет службы (ресурс 1 млн. циклов) и внешние температуры -40.+60 °C. Соответствует классу «А» герметичности по EN161. При изготовлении конструкции использованы газонепроницаемые уплотнения, предотвращающие вероятность утечек.
• Уровень электрозащиты встроенных компонентов (класс IP 65) способствует бесперебойному функционированию клапана при наличии пыли в рабочем помещении и возможного попадания на корпус струй воды под любым углом.
• Газовый клапан готов для размещения индикатора положения, который подает сигнал о закрытии, позволяя дистанционно контролировать текущую позицию затвора.

Размещение и монтаж газового клапана

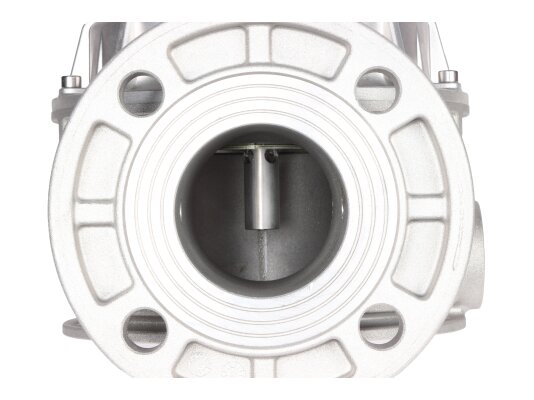

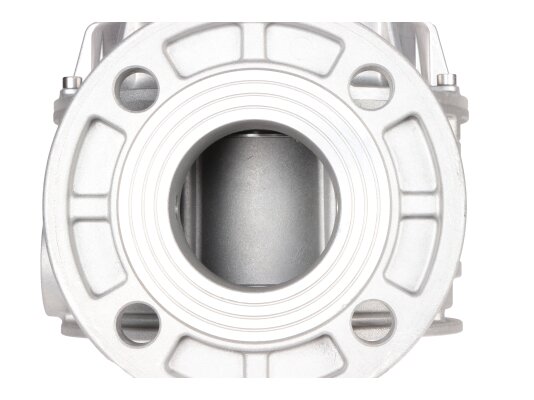

Газовый клапан Madas EVPCS рассчитан на горизонтальное и вертикальное размещение с катушкой сверху. Стрелка на корпусе указывает ход потока, что упрощает позиционирование запорного устройства. Крепление осуществляется на фланцы DN 65.

Место установки клапана: зоны 2 взрывоопасности при условии, что внешняя среда не оказывает агрессивного воздействия на металлические части конструкции и материал уплотнений.

Область применения

Электромагнитный клапан Madas EVPCS эксплуатируется в системах дистанционного управления газовыми потоками, системах автоматического контроля герметичности газовой установки для запирания потока и обеспечения функции безопасности. Рабочая среда: природный, сжиженный газ, азот, воздух (сухой неагрессивный газ). Место размещения: промышленное оборудование подогрева воды, отопления, технологические теплопроводы.

Достоинства:

• мгновенное, герметичное отсечение потока;
• возможность настройки времени открытия;
• индикация закрытого положения (при дооснащении);
• уменьшенные размеры корпуса;
• надёжная защита контактов от пыли/ влаги;
• исполнение для всепогодной эксплуатации;
• экономичное потребление электроэнергии.

Минимальные требования к обслуживанию

Сервисные операции ограничиваются проверкой состояния и работоспособности затвора, очисткой и заменой (при необходимости) уплотнений.
