Описание

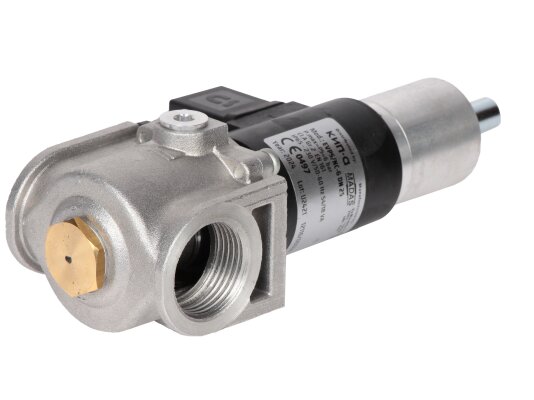

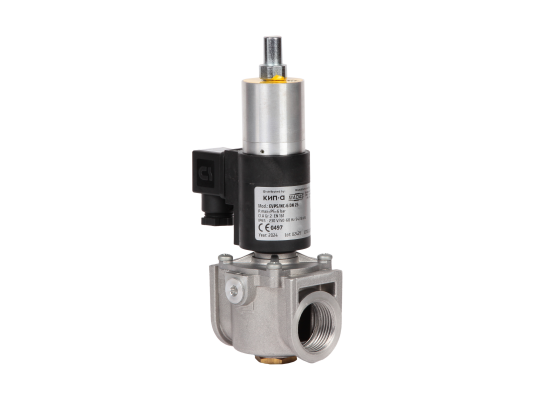

Газовый электромагнитный клапан Madas EVPS040067 608 используется для оснащения газовых установок с давлением до 6 бар, требующих постепенного открытия потока газа на горелку. Быстро закрывается, обеспечивая герметичное отсечение потока и безопасную работу промышленного топочного оборудования. Работает автоматически, в зависимости от подачи и отключения электропитания.

Рабочая среда

Запорный клапан служит для работы с природным, сжиженным газом, азотом, воздухом (только сухие неагрессивные газы).

Применение

Электромагнитный газовый клапан Madas EVPS выполняет запорно-регулирующую функцию и функцию безопасности в системах дистанционного управления газовым потоком, системах автоматического контроля герметичности. Место применения: промышленные горелки котлов отопления, водогрейных установок, теплогенераторов, технологического оборудования.

Исполнение и комплектация

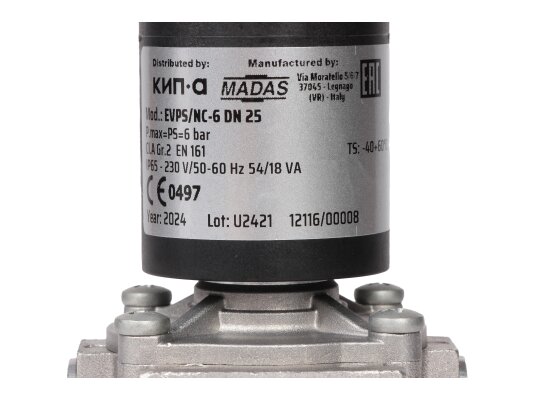

• Madas EVPS входит в линейку автоматических нормально-закрытых клапанов, быстрозакрывающихся ( 1 сек.) и медленно открывающихся. Закрытие осуществляется при обесточивании, открытие – при подаче напряжения 230В (-15%, +10%) на э/м катушку. Клапан соответствует классу «А» герметичности по европейскому стандарту EN161.

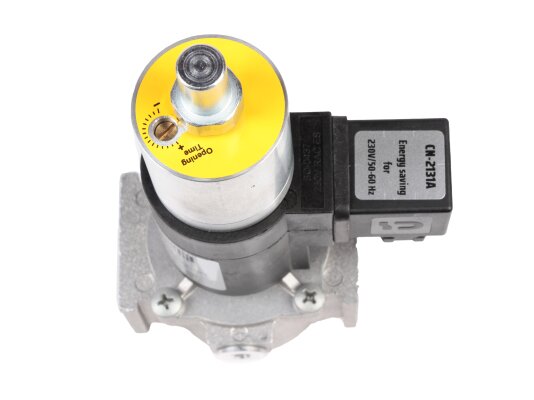

• Скорость открытия регулируемая. Задается в диапазоне 1-20 секунд вращением винта настройки. На нее могут оказывать влияние входное давление, изменение температуры, продолжительность непрерывной работы клапана.
• Электромагнитный клапан может оснащаться индикатором положения для дистанционного контроля текущей позиции. Устройство подготовлено для размещения конечного микровыключателя.
• Электрические контакты герметично защищены от внешних воздействий (стандарт IP65), что способствует безотказную работу в промышленных условиях (запыленных помещениях, размещении на улице, под навесом).
• Запорная арматура рассчитана на 1 млн. рабочих циклов (не менее 10 лет) при соблюдении рекомендаций производителя.
• Конструкция может использоваться для всепогодного применения (рабочие температуры -40.+60 °C). Для исключения утечек использованы уплотнения из бутадиен-нитрильного каучука.

Особенности установки и обслуживания

Газовые электромагнитные клапаны Madas EVPS могут размещаться на горизонтальных (катушка сверху) и вертикальных трубопроводах. Для правильной сборки на корпус нанесена стрелка, указывающая направление течения газа.

Место установки: помещения, отвечающие требованиям к зоне 2 взрывоопасности. Недопустимо эксплуатировать клапан в местах с агрессивным воздействием окружающей среды, способной вызвать повреждение стали, алюминия, каучука.

Техобслуживание клапана Madas EVPS заключается в проверке работоспособности затвора, очистке и замене (при необходимости) уплотнений.

Достоинства:

• мгновенное, герметичное перекрытие потока;
• регулировка скорости открытия под текущие задачи;
• место для установки индикатора положения;
• надёжная электрозащита;
• конструкция для всепогодной эксплуатации;
• рабочий ресурс 1 млн. циклов.

Доступны также аналогичные модификации газовых клапанов с другими размерами и типом соединений, питанием от сети 12В, 24В, 230В.
