Описание

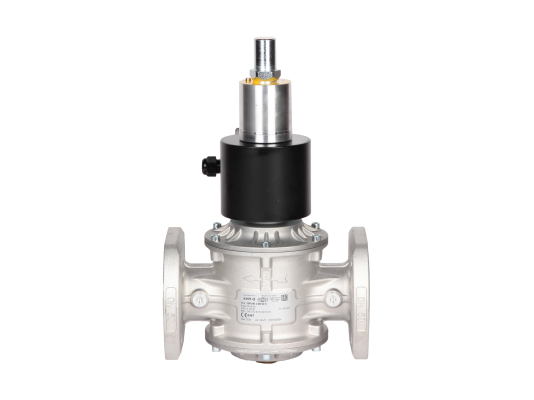

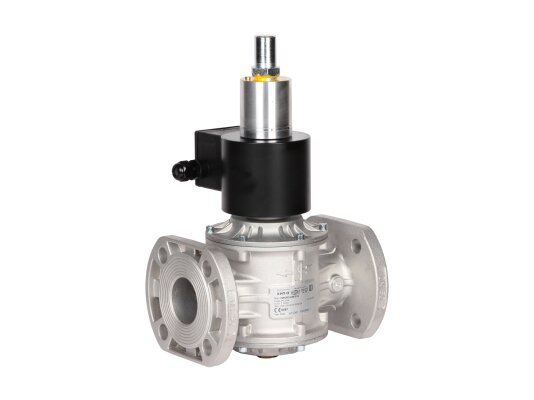

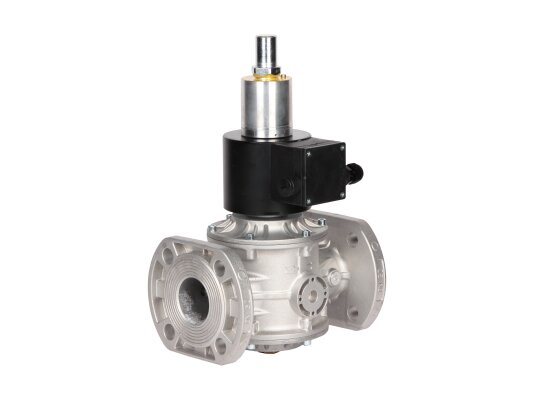

Газовый электромагнитный клапан Madas EVPS/NC-6 DN 50 FL предназначен для автоматизации работы горелки, эффективного управления газовыми потоками, безопасной эксплуатации газового оборудования. Выделяется медленным открытием, быстрым закрытием, экономичным энергопотреблением. Рассчитан на давление газа 6 бар.

Особенности и параметры:

• нормально-закрытое запорное устройство;
• рабочее напряжение: 230 В, -15%, +10% (50-60 Гц);
• быстрое закрытие, в течение 1 секунды;
• медленное открытие, настройка скорости открытия от 1 до 20 сек.;
• максимальное давление газа в системе: 6000 мбар;
• рабочая среда: метан, сжиженный газ, азот, воздух (сухой неагрессивный газ);
• класс А герметичности по европейскому стандарту EN 161;

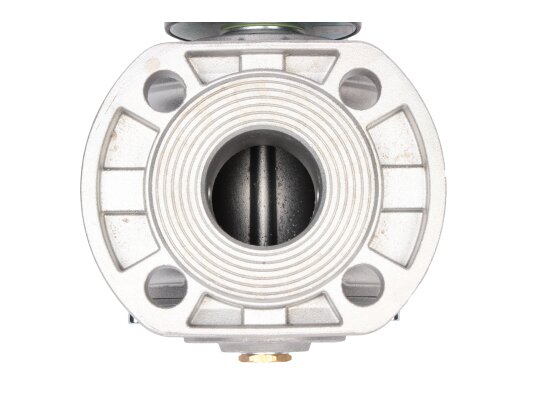

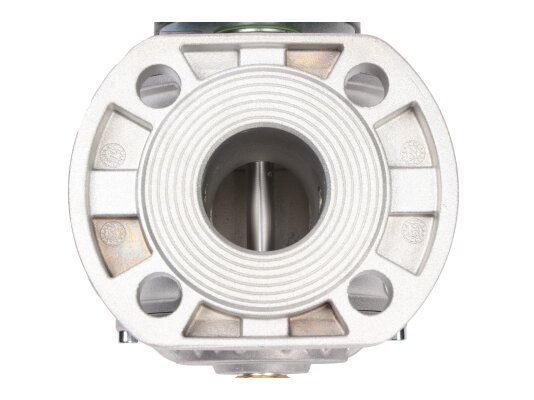

• фиксация на фланцы, присоединительный размер DN 50;
• пыле-, влагозащита корпуса класса IP 65;
• положение в системе: горизонтально (катушка вверху), вертикально;
• эксплуатационный ресурс: 1 млн. циклов (10 лет).

Область применения

Электромагнитный клапан Madas EVPS применяется в промышленных газовых установках, требующих замедленного открытия затвора. Входит в состав систем дистанционного управления газовыми потоками, систем автоматического контроля герметичности в качестве запорно-регулирующего устройства и устройства безопасности.

Устройство и особенности

• Madas EVPS/NC-6 открыт под напряжением, закрыт в обесточенном состоянии. При установке индикатора с беспотенциальными контактами положение затвора можно отслеживать дистанционно.

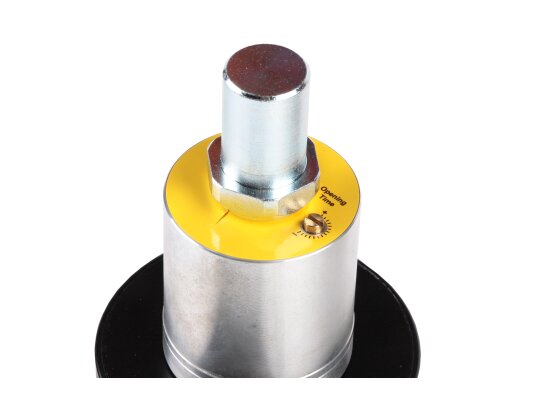

• Скорость открытия клапана настраивается с помощью регулировочного винта и зависит от входного давления газа, изменения внешних температур, продолжительности непрерывной работы запорной арматуры.
• Конструкция оснащена энергосберегающим контуром, который активируется через 30-40 секунд после срабатывания клапана, что минимизирует потребление электроэнергии.
• Электрическое оборудование полностью защищено от воздействия пыли, влаги при направлении на корпус струй воды, что гарантирует безотказную работу клапана в различных условиях эксплуатации.
• Клапан рассчитан на всепогодное применение (рабочие температуры: -40.+60 °C), что позволяет использовать его в большинстве климатических зон. Герметичность соединений и отсутствие утечек обеспечивают газонепроницаемые уплотнения из бутадиен-нитрильного каучука.

Место размещения клапана

Газовый запорный клапан Madas EVPS/NC-6 подходит для установки в помещениях зоны 2 взрывоопасности. В месте эксплуатации не допускается воздействие агрессивной среды, разрушающей материалы конструкции и уплотнений.

Достоинства:

• мгновенное запирание потока, высокий уровень герметичности;
• настройка скорости открытия затвора;
• дистанционный контроль за текущим положением при монтаже индикатора;
• энергосберегающее исполнение;
• пыле-, влагонепроницаемый корпус;
• конструкция для эксплуатации в широком диапазоне температур;
• применение в системах с давлением газа до 6 бар;
• эксплуатационный ресурс 1 млн. циклов.

Диагностика состояния запорного клапана

Для безопасного функционирования газового оборудования требуется регулярно проверять работоспособность клапана. Диагностика заключается в оценке состояния затвора, очистке и замене (при необходимости) манжеты.
