Описание

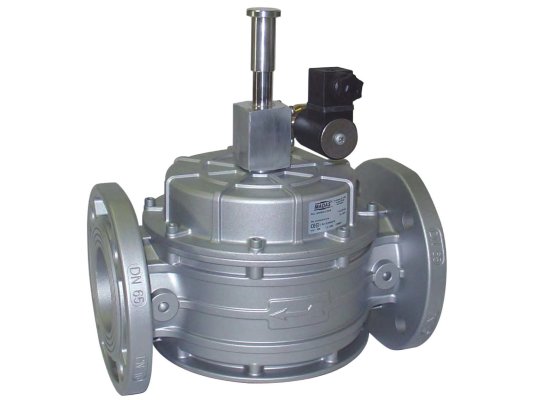

Газовый электромагнитный клапан Madas EX 15 008 с диаметром соединения DN 300 служит для сборки мощных топочных установок и трубопроводных магистралей. Обеспечивает запорную функцию, надежно перекрывая трубопровод. Особенностью является ручной взвод. Клапан применяется в промышленных установках с давлением газа до 500 мбар.

Виды газа

Рабочей средой является природный, сжиженный газ, азот, воздух (сухие газы). Версия для биогаза и попутного нефтяного газа предоставляется по отдельному запросу.

Тип клапана

Madas EX 15 – нормально-открытый электромагнитный клапан с быстрым автоматическим закрытием и ручным взводом. Для открытия запорной арматуры используется специальная рукоятка. Взвод выполняется поэтапно, с учетом выравнивания давления на входе и выходе. Закрытие клапана происходит при поступлении электропитания на катушку.

Основные рассматриваемый:

• параметры сети: 230 В, -15%, +10%, 50/60 Гц;
• максимально допустимое давление газа: 500 мбар;
• класс «А» герметичности по нормам EN 161;
• быстродействие, закрытие потока газа в течение 1 сек.;
• фланцы DN 300 для интеграции в систему;
• класс нагревостойкости изоляции: F (+155°);
• допустимые рабочие температуры: -40.+60 °C;
• максимальная температура поверхности корпуса: +70 °C;
• размещение только на горизонтальных трубопроводах;
• 10-летний ресурс эксплуатации (6000 рабочих циклов).

Устройство э/м клапана

Электромагнитный газовый клапан собран в литом алюминиевом корпусе, рассчитанном на высокое давление газа, перепады температур, механические воздействия. Произведен из коррозионностойкой стали (оцинкованной, марки 430F), штампованного алюминия, латуни, алюминия 11S, бутадиен-нитрильного каучука, стойких к составу рабочей среды, износу, низким температурам. Электрические контакты надежно защищены от пыли и влаги (класс IP65), что расширяет возможности размещения запорной арматуры.

Место установки и монтаж

Электромагнитный клапан устанавливается в помещениях и на открытом воздухе. Требование к месту размещения: зона 2 по классификации взрывоопасных зон. Окружающая среда не должна разрушающе действовать на металлические части конструкции и материал уплотнений. При уличной эксплуатации необходимо защитить клапан от воздействия осадков.

Монтаж электромагнитного газового клапана осуществляется, как правило, перед регулятором давления газа, с учетом стрелки на корпусе, указывающей ход потока. К запорной арматуре должен быть обеспечен свободный доступ для удобства взвода и сервисного обслуживания.

Преимущества:

• быстрое (1 сек.) и герметичное закрытие подачи газа;
• литой корпус высокой прочности;
• результативный защита от пыли и влаги, расширяющая возможности размещения;
• исполнение для всепогодной эксплуатации.

Газовые электромагнитные клапаны линейки M16/RM N.A (М16 RMО N.A) доступны в исполнении с резьбовыми и фланцевыми соединениями DN15-350, электропитанием 230В, 12В, 24В, в корпусе из алюминия или латуни, для систем с максимальным давлением газа 500 и 6000 мбар.
