Описание

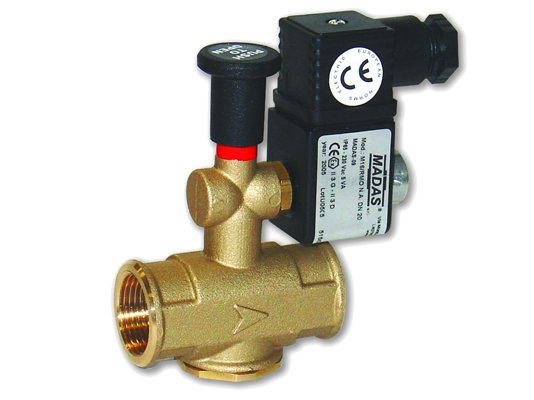

Газовый электромагнитный клапан Madas RO020000 008 произведен для промышленных установок с давлением газа до 6 бар. Входит в линейку быстродействующих, нормально-открытых запорных устройств с автоматическим закрытием и ручным взводом. Версия в латунном корпусе.

Виды газа

Газовый э/м клапан хорошо подходит для работы с метаном, сжиженным газом, азотом, воздухом (сухой газ). Модификации для биогаза и попутного нефтяного газа предоставляются по отдельному запросу.

Особенности

Madas RO020000 входит в серию M16/RMO N.A. – нормально-открытых электромагнитных клапанов с ручным взводом и быстрым закрытием. Открытие клапана выполняется только вручную, с помощью рукоятки. Взвод необходимо выполнять постепенно, выравнивая давление на входе и выходе. Закрытие происходит автоматически при подаче электропитания на катушку.

Основные параметры:

• работа от сети 230 В, -15%, +10%, 50/60 Гц;
• давление газа: максимум 6000 мбар;
• соответствие классу «А» герметичности по EN 161;
• быстрое срабатывание, отсечка потока в течение 1 сек.;
• резьбовые соединения Rp 1/2 для интеграции в систему;
• допустимые температуры эксплуатации: -40.+60 °C;
• максимальная поверхностная температура: +70 °C;
• положение в системе: горизонтальное или вертикальное (с катушкой вверху);
• 10-летний ресурс службы (6 тысяч рабочих циклов).

Область применения

Газовый э/м клапан Madas RO020000 используется в качестве запорно-регулирующего устройства в трубопроводных магистралях, промышленных горелках с давлением газа до 6000 мбар.

Устройство э/м клапана

Электромагнитный газовый клапан разработан с учетом высокого давления газа, низкотемпературной эксплуатации, возможности уличного размещения. Собран в латунном корпусе с резьбовыми отверстиями на входе и выходе газа (внутренняя резьба) для быстрой и надёжной установки в систему. Произведен из штампованного алюминия, латуни, алюминия 11S, нержавеющей стали (оцинкованной, марки 430F), NBR-каучука, стойких к составу газов, износу, коррозии. По желанию заказчика устанавливается фильтрующая сетка на входе в клапан для дополнительной защиты от засорения.

Электрические контакты надежно защищены от внешних воздействий (стандарт IP65), что обеспечивает бесперебойную работу газового клапана в промышленных помещениях и на открытом воздухе.

Преимущества:

• быстрое перекрытие потока при поступлении напряжения на катушку;
• латунный коррозиестойкий корпус;
• конструкция для газопроводов с высоким давлением;
• возможность установки сетчатого фильтра (по запросу);
• исполнение для всепогодной эксплуатации;
• вариативность монтажной ориентации;
• высокий уровень пыле-, влагозащиты.

Место установки

Допускается размещение газового э/м клапана в помещениях зоны 2 по классификации взрывоопасных зон, а также на улице при условии защиты от воздействия атмосферных осадков. Запрещено монтировать клапан там, где окружающая среда может привести к разрушению стали, алюминия, каучука

Установка запорной арматуры осуществляется перед регулятором давления газа, с учетом стрелки, указывающей направление течения газа. При выборе места размещения необходимо предусмотреть свободный доступ к рычагу взвода и обслуживаемым элементам.
