Описание

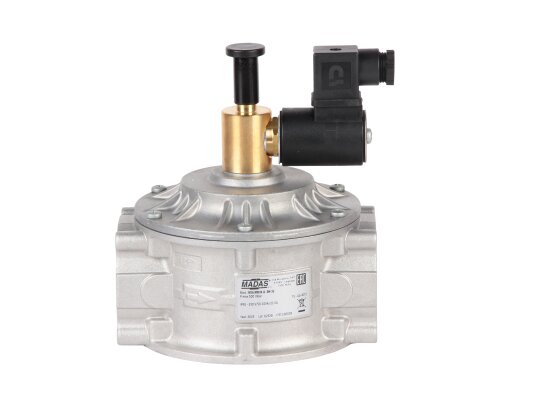

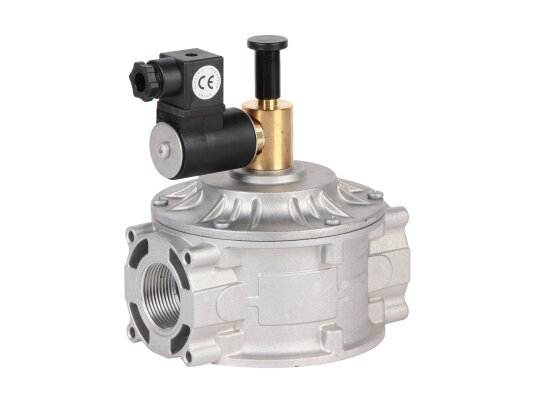

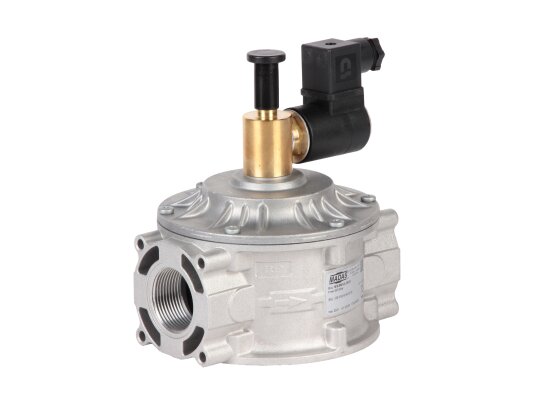

Газовый электромагнитный клапан Madas RM05 008 представляет собой быстродействующую запорную арматуру с автоматическим закрытием и ручным взводом для промышленного применения. Встраивается в трубопроводные магистрали и газогорелочные устройства с давлением газа до 500 мбар.

Рабочая среда

Клапан служит для работы с природным, сжиженным газом, воздухом, азотом (сухие газы). По запросу может поставляться в исполнении для биогаза и попутного нефтяного газа.

Срабатывание и взвод

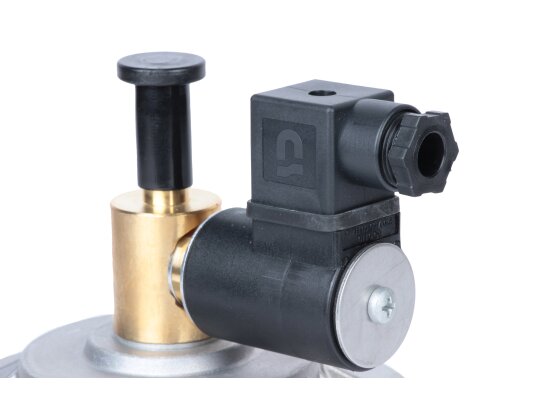

Madas RM05 – нормально-открытый электромагнитный клапан с быстрым закрытием и ручным взводом. Открывается только вручную, с помощью рычага. Закрытие происходит автоматически, как только на катушку поступает рабочее напряжение.

Основные параметры:

• питание от сети 230 В, -15%, +10%, 50/60 Гц;
• максимально допустимое давление газа: 500 мбар;
• класс «А» герметичности по стандарту EN 161;
• быстрое срабатывание, отсечка потока в течение 1 сек.;
• резьбовые отверстия Rp 1 1/4 для быстрого и надежного присоединения;
• класс нагревостойкости изоляции: F (+155°);
• работа при температурах окружающего воздуха -40.+60 °C;
• температура на поверхности корпуса: не более +70 °C;
• варианты монтажа: горизонтальное, вертикальное размещение (катушка вверху);
• 10-летняя служба (6 тысяч рабочих циклов).

Устройство газового клапана

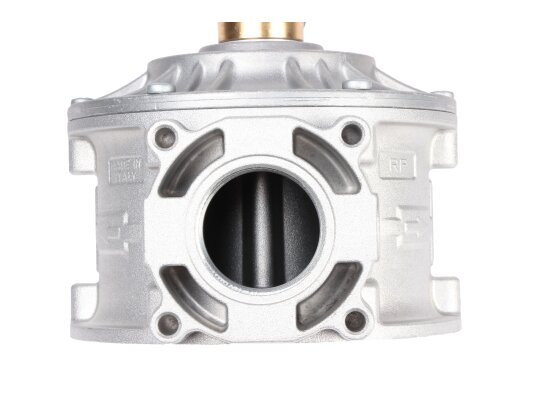

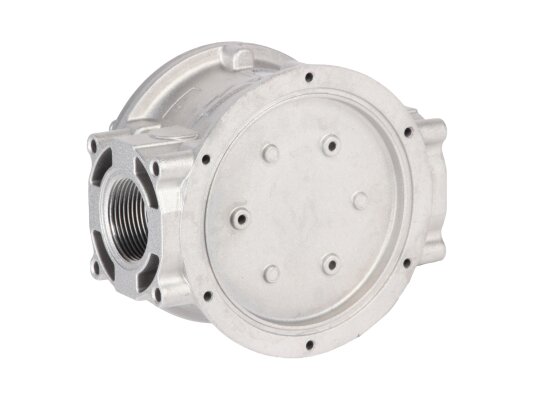

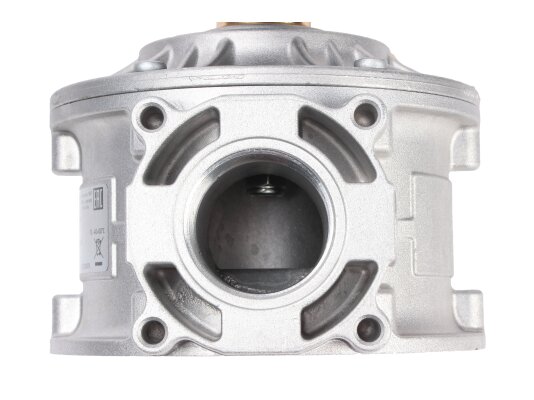

Газовый клапан собран в литом алюминиевом корпусе с резьбовыми соединениями на входе и выходе газа. Произведен из коррозионностойкой стали (оцинкованной, марки 430F), штампованного алюминия, латуни, алюминия 11S, NBR-каучука, стойких к коррозии, составу газов, механическим, температурным воздействиям. Электрические контакты защищены от пыли ив влаги по стандарту IP 65 для безопасной эксплуатации на открытом воздухе и в помещениях котельных.

Преимущества

• Быстродействие, надёжное перекрытие потока.
• Литой коррозиестойкий корпус для интенсивной эксплуатации.
• Высокий класс пыле-, влагозащиты (стандарт IP65).
• Всепогодное исполнение.

Место установки

Допускается монтаж газового электромагнитного клапана в помещениях зоны 2 по классификации взрывоопасных зон. Исключается размещение запорного устройства в местах, где внешняя среда способна вызывать коррозию металла и разрушение каучука. При уличной установке следует предусмотреть защиту корпуса от атмосферных осадков.

Клапан встраивается в систему, в основном, до регулятора давления газа, с учетом стрелки на корпусе, указывающей ход потока. В месте установки должен быть обеспечен свободный доступ к рычагу взвода клапана.
