Описание

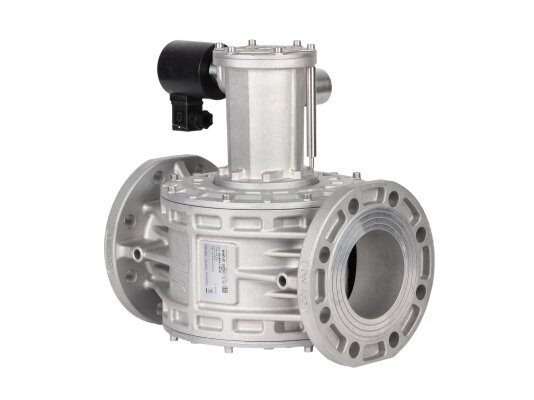

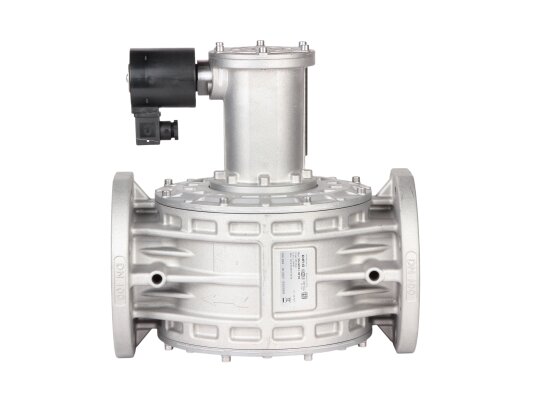

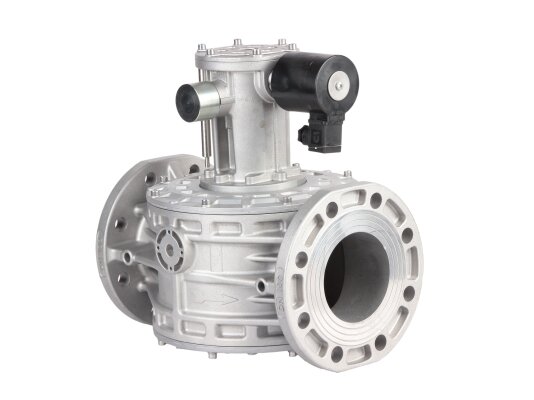

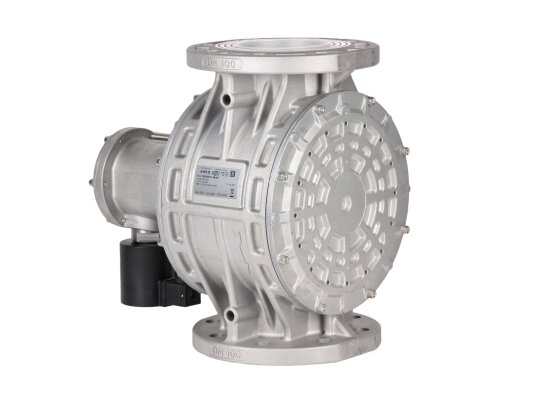

Газовый электромагнитный клапан Madas CX10C 008 с автоматическим закрытием и ручным взводом широко эксплуатируется в качестве запорно-регулирующего органа трубопроводных магистралей и промышленных горелок с давлением газа до 500 мбар. Может использоваться для работы с природных газом, воздухом, азотом и сжиженным нефтяным газом.

Подробнее о клапане

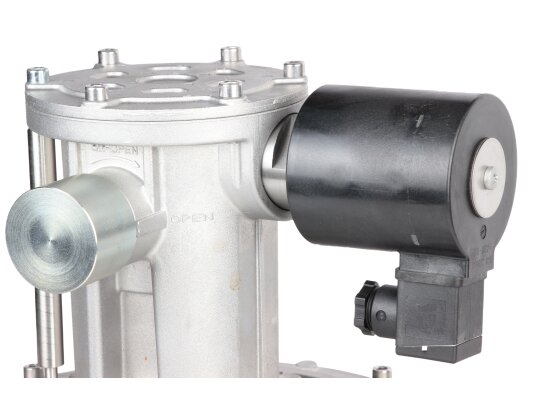

Э/м газовый клапан является нормально-закрытым устройством с быстрым срабатыванием и ручным взводом. Перекрывает поток в течение 1 секунды при отключении электропитания. Взвод клапана осуществляется вручную при подаче напряжения на катушку. Дистанционное отслеживание положения клапана (закрыт/ открыт) доступно при установке указателя.

Корпус клапана произведен из алюминиевого литья, устойчив к механическим, температурным воздействиям, давлению рабочей среды. Нержавеющие детали и газонепроницаемые уплотнения способствуют безопасной работе с газами.

Входящий поток проходит через встроенную сетку степенью фильтрации 50 микрон, очищается от загрязнений, что повышает надежность работы запорной арматуры, предотвращает преждевременный износ.

Электрические контакты защищены от внешних воздействий по стандарту IP65 (полная защита от пыли, защита от струй воды, направленных на корпус под любым углом) для бесперебойной работы в промышленных условиях и на открытом воздухе.

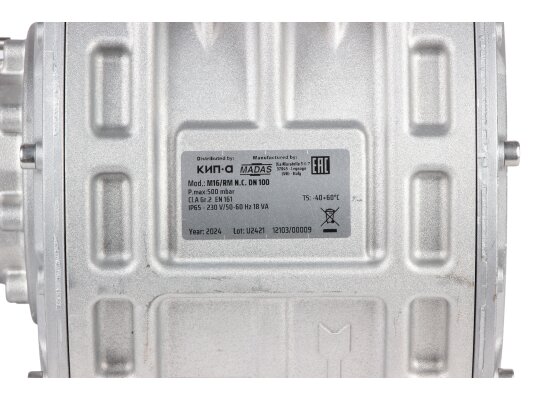

Основные параметры:

• питание от сети 230 В, -15%, +10%;
• нормально-закрытый клапан класса «А» герметичности по стандарту EN 161;
• применение в газопотребляющих системах с давлением до 500 мбар;
• время закрытия при отключении электропитания 1 секунды;
• диапазон эксплуатационных температур: -40.+60 °C;

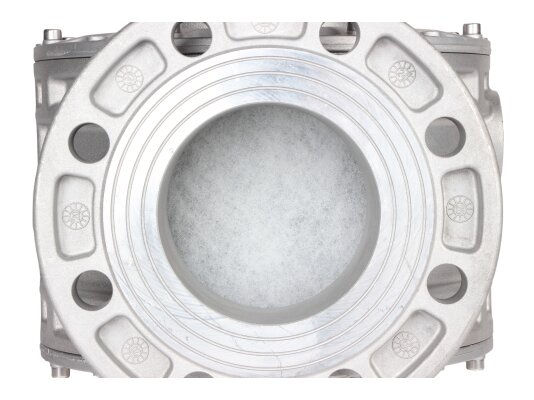

• монтаж в систему с помощью фланцев DN 100;
• срок службы: не менее 10 лет (6000 рабочих циклов);
• установка на горизонтальные или вертикальные трубопроводы.

Место размещения

Газовый электромагнитный клапан Madas M16/RM NC может размещаться как внутри помещений, так и на открытом воздухе при условии отсутствия взрывоопасных смесей и агрессивной внешней среды, способной разрушить сталь, алюминий, каучук.

Клапан устанавливается в систему так, чтобы направление стрелки на корпусе совпадало с ходом течения газа. Механизм взвода клапанов DN65-DN250 должен находиться выше газовой трубы или на одном уровне. Необходимо обеспечить свободный доступ к рычагу взвода.

Обслуживание

В ходе эксплуатации запорной арматуры следует регулярно очищать фильтр от загрязнений (или менять на новый). При необходимости заменять резиновую прокладку крышки.

Линейка Madas M16/RM NC

В этой серии представлены электромагнитные газовые клапаны с резьбовыми и фланцевыми соединениями DN20-50, DN25-300, питанием от сети 12В, 24В, 230В, для систем с максимальным давлением 500 и 6000 мбар.
