Описание

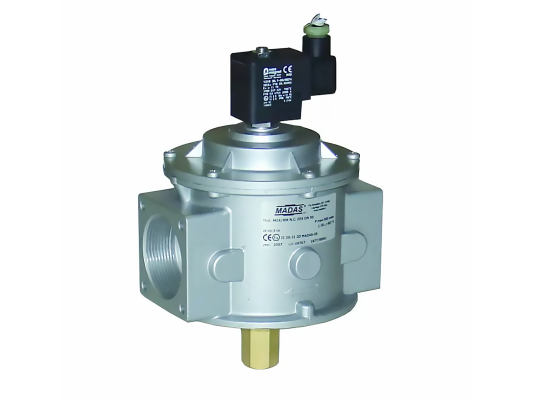

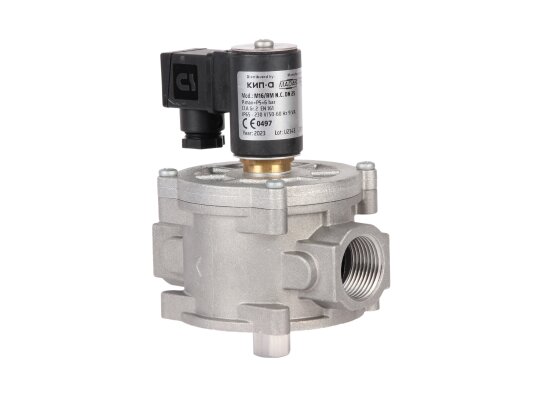

Газовый электромагнитный клапан Madas CM04C0046 008 используется в системах управления подачей газа с давлением в магистрали до 6 бар. Быстро и герметично перекрывает поток. Входит в линейку запорных устройств с ручным открытием.
Подробнее о газовом э/м клапане

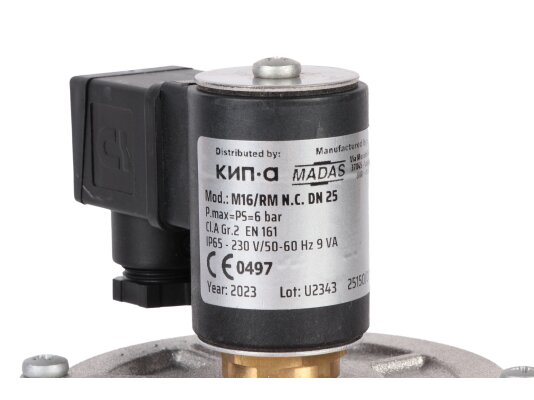

- Madas CM04C0046 – нормально-закрытый быстродействующий клапан с питанием от сети 230 В (-15%, +10%) и ручным взводом. Соответствует классу «А» по стандарту EN 161.
- Закрывается при обесточивании. Открывается с помощью рычага при поступлении рабочего напряжения на электромагнитную катушку. Взвод осуществляется плавно, после выравнивания давления на входе и выходе. Клапан оснащен индикатором для дистанционного контроля положения.
- Газовый клапан подходит для работы с метаном, азотом, воздухом, сжиженным газом (сухой газ). По запросу поставляется исполнение для биогаза и попутного газа.
- Корпус из алюминиевого литья произведен с учетом высокого давления рабочей среды (до 6 бар), устойчив к коррозии, механическим воздействиям и температурным перепадам. Конструкция рассчитана на вешние температуры -40.+60 °C.
- Детали и уплотнения произведён из газонепроницаемых, износостойких материалов: нержавейки, алюминия, латуни, NBR-каучука, что обеспечивает ресурс службы не менее 10 лет (6 тыс. рабочих циклов) и работу без утечек.

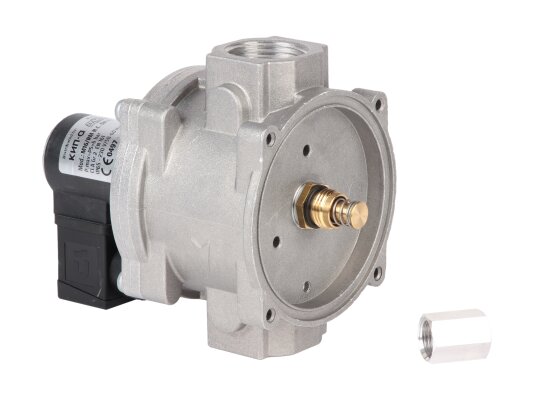

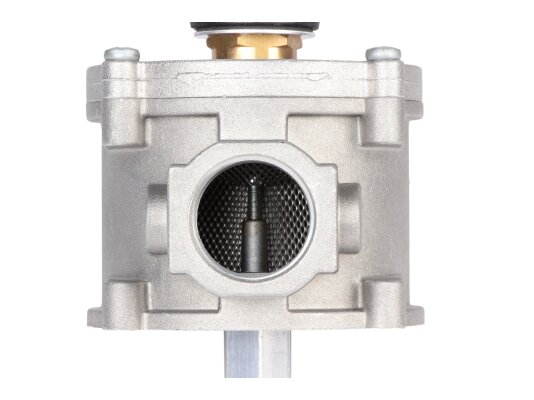

- На входе газа размещена сетка с отверстиями 100 микрон для удаления из проходящего потока частиц грязи и посторонних примесей.

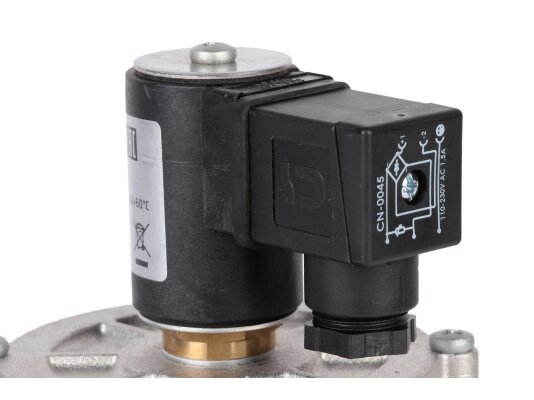

- Уровень электрозащиты класса IP65 даёт способность устанавливать клапан на открытом воздухе и размещать в запыленных помещениях.
Особенности монтажа

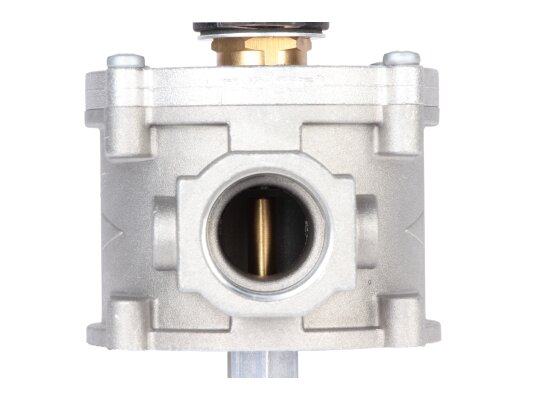

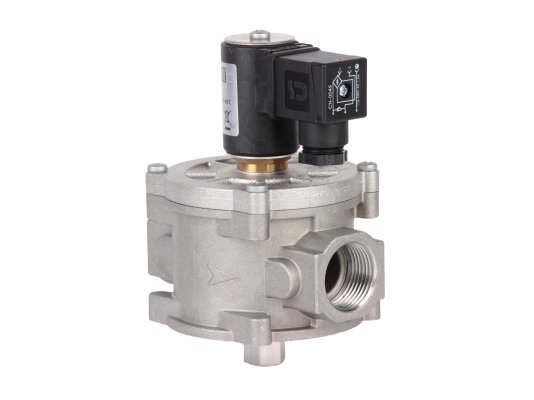

Газовый э/м клапан Madas устанавливается на горизонтальных и вертикальных трубопроводах. Присоединяется на резьбу Rp 1. На корпус нанесена стрелка, указывающая направление течения газа. При монтаже рычаг взвода необходимо расположить выше газовой трубы либо на одном уровне.
Клапан может эксплуатироваться в помещениях (зона 2 взрывоопасности по госстандарту Р 51330.9-99) и в условиях улицы при условии, что отсутствует агрессивное воздействие окружающей среды на металлические детали и материал уплотнений.
Применение
Клапаны M16/RM N.C. выполняют функцию запорно-регулирующего органа в магистральных трубопроводах и газогорелочных устройствах. Обеспечивают безопасную эксплуатацию промышленных установок.
Преимущества
- Быстродействие (отсечение потока газа в течение 1 сек.).
- Применение в установках с высоким давлением газа, до 6 бар.
- Газонепроницаемая, коррозиестойкая конструкция.
- Уровень электрозащиты IP 65.
- Оснащение фильтром для дополнительной защиты от грубых частиц.
- Индикатор положения для удобства контроля за закрытием клапана.
- Широкий диапазон температур эксплуатации.
У нас можно купить газовые электромагнитные клапаны M16/RM NC с напряжением питания 12В, 24В, 230В, резьбовыми и фланцевыми соединениями (DN20-50 и DN25-300), для установок с максимальным давлением 500 и 6000 мбар.
