Описание

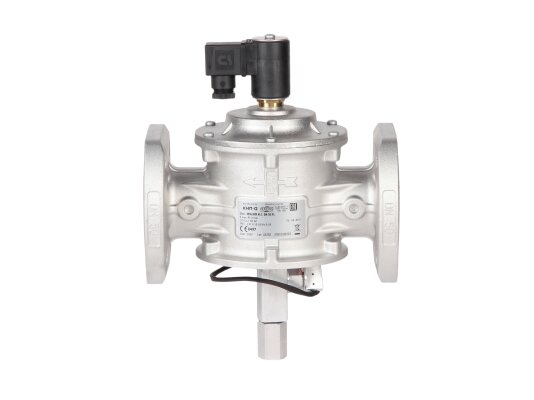

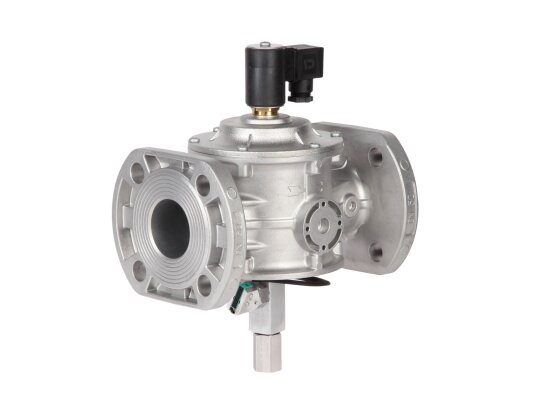

Газовый электромагнитный клапан Madas CM50C0046 008 применяется в качестве запорно-регулирующего органа в трубопроводных магистралях и промышленных топочных установках с давлением газа до 6000 мбар. Подходит для работы с природных газом, воздухом, азотом и сжиженным нефтяным газом. Закрывается автоматически, открывается вручную.

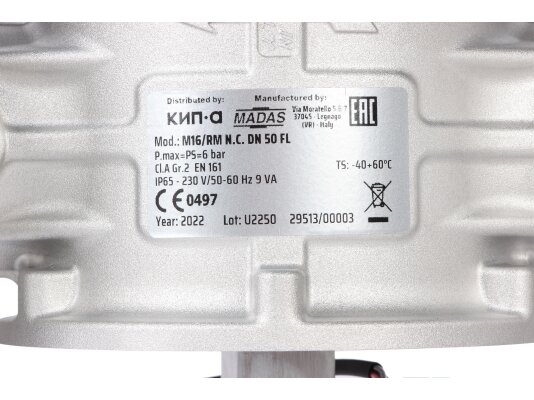

Основные параметры:
- работа от сети 230 В, -15%, +10%;
- нормально-закрытый клапан класса «А» герметичности по стандарту EN 161;
- максимальное давление газа: 6000 мбар;
- время срабатывания при отключении электропитания 1 секунды;
- монтаж в систему с помощью фланцев DN 50;
- диапазон эксплуатационных температур: -40.+60 °C;
- защита контактов от внешних воздействий по стандарту IP65;
- срок службы: не менее 10 лет (6000 рабочих циклов);
- размещение на горизонтальных или вертикальных трубопроводах с катушкой вверху.
Особенности

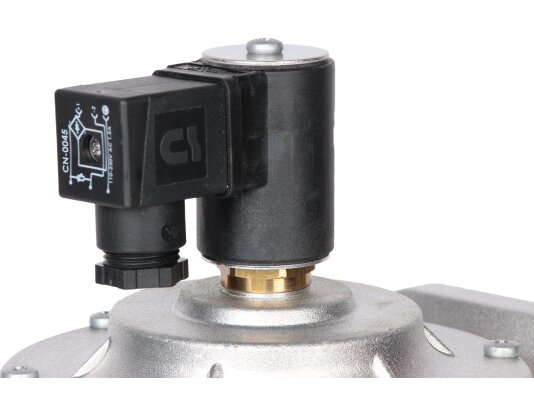

Э/м газовый клапан закрывается при отключении электропитания. Взвод клапана осуществляется вручную с помощью рычага при подаче напряжения на катушку. Указатель положения позволяет дистанционно контролировать состояние затвора.

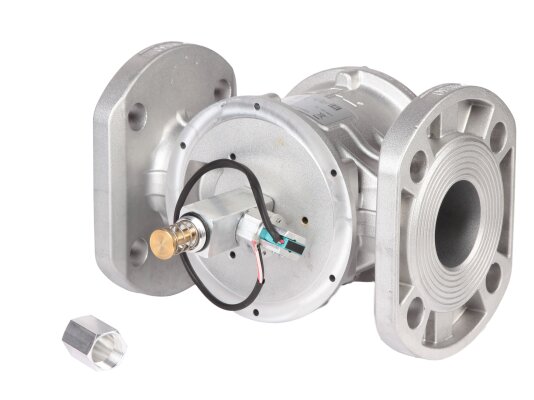

Корпус клапана Madas CM50C0046 отлит из алюминия, устойчив к механическим, температурным воздействиям, высокому давлению газа. Нержавеющие детали и газонепроницаемые уплотнения гарантируют безопасную работу с газами, отсутствие утечек.

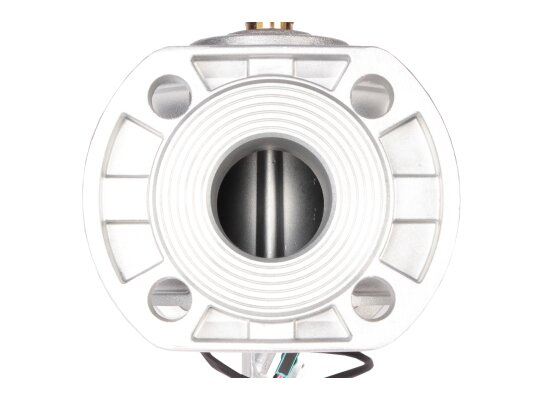

Входящий поток очищается от грязи за счёт встроенной сетке степенью фильтрации 100 микрон, что повышает надежность работы запорной арматуры.
Электрические контакты полностью защищены от пыли и влаги при направлении на корпус струй воды под любым углом.
Место установки газового клапана
Электромагнитный газовый клапан Madas M16/RM NC может устанавливаться как внутри помещений, так и на открытых площадках при условии отсутствия агрессивной внешней среды, разрушающей сталь, алюминий, каучук.
Монтаж осуществляется в месте, удобном для взвода клапана. Для правильного позиционирования запорной арматуры стрелка на корпусе должна направляться в сторону газопотребляющего устройства.
Преимущества:
- быстрое закрытие при обесточивании;
- конструкция для систем с высоким давлением газа (до 6 бар);
- индикатор положения клапана;
- встроенный сетчатый фильтр на входе;
- вариативность монтажной ориентации;
- высокий уровень пыле-, влагозащиты;
- исполнение для всепогодной эксплуатации.
Линейка Madas M16/RM NC
В серии представлены электромагнитные газовые клапаны с питанием от сети 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN20-50 и DN25-300, для промышленных газовых установок с максимальным давлением 500 и 6000 мбар.
