Описание

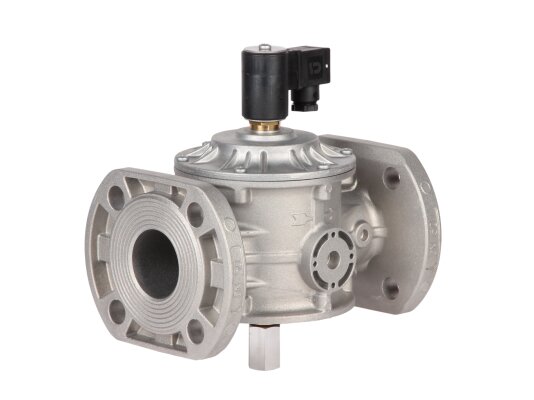

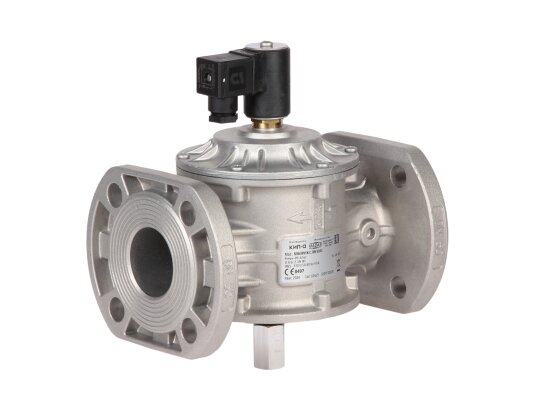

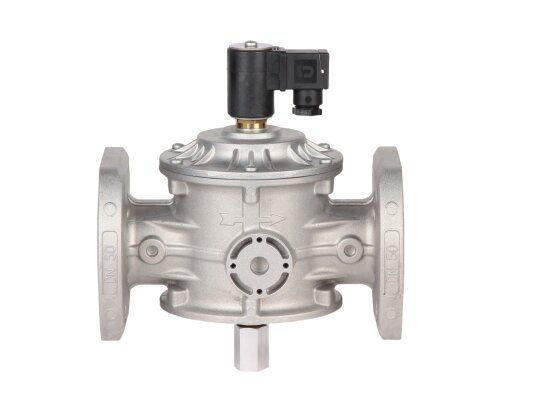

Газовый электромагнитный клапан Madas CM50C0000 008 быстро и герметично перекрывает поток газа, обеспечивая безопасную эксплуатацию топочного оборудования. Закрытие происходит автоматически при потере напряжения. Для открытия предусмотрен ручной взвод с помощью рычага. Клапан соответствует классу «А» герметичности по EN 161.
Рабочая среда
Э/м газовый клапан используется для работы с метаном, сжиженным газом, азотом, воздухом. Другие версии (для биогаза, попутного нефтяного газа) предоставляются по запросу.
Особенности линейки
Электромагнитные клапаны M16/RM NC являются запорными быстродействующими устройствами нормально-закрытого типа с ручным взводом. Перекрывают газопровод в течение 1 секунды при потере электропитания. Взвод осуществляется с помощью рычага, когда на катушку поступает напряжение.
Газовые клапаны могут оснащаться индикаторным переключателем положения. Представленный устройство даёт возможность дистанционно контролировать состояние электромагнитного клапана.

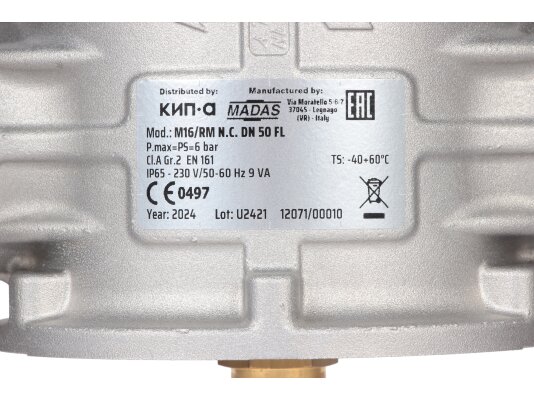

Основные параметры:
- питание от сети 230 В, -15%, +10%;
- класс «А» герметичности по EN 161;
- быстродействие, время закрытия при отключении питания 1 секунды;
- применение в системах с давлением газа до 6000 мбар;
- защита электрических контактов от пыли и влаги по стандарту IP65;

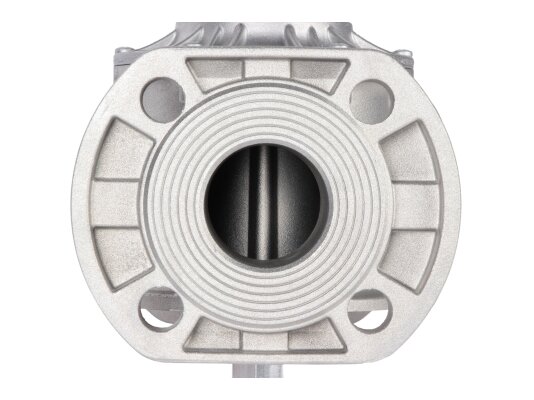

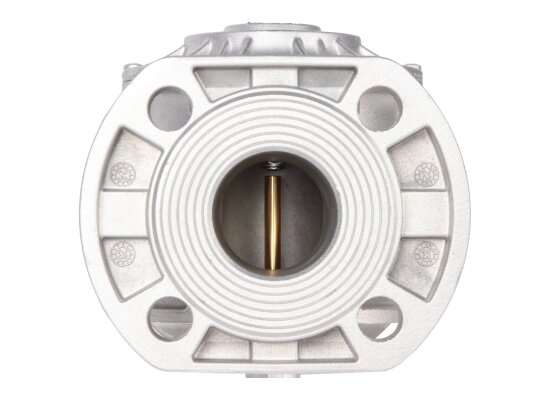

- установка с помощью фланцев DN 50;
- диапазон операционных температур: -40.+60 °C;
- рабочий ресурс: 6000 циклов (более 10 лет);
- горизонтальное или вертикальное размещение в системе (катушка сверху).
Конструкция

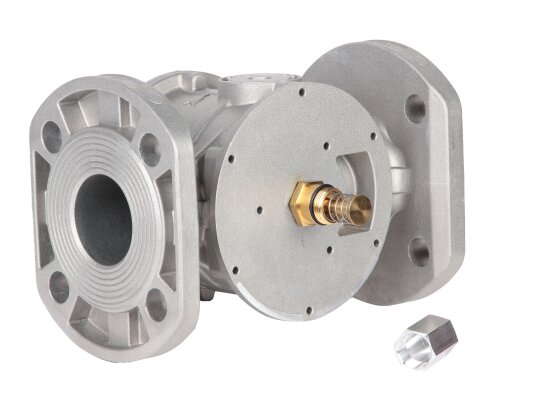

Madas CM50C0000 собран в корпусе из алюминиевого литья без сварных швов. Материалы конструкции и уплотнений: алюминий, нержавеющая сталь (оцинкованная и марки 430 F), NBR-каучук, что гарантирует устойчивость к коррозии, составу газов, температурным воздействиям.
На входе в клапан размещена обслуживаемая сетка со способностью фильтрации 100 микрон для очистки газа от пыли и посторонних примесей.

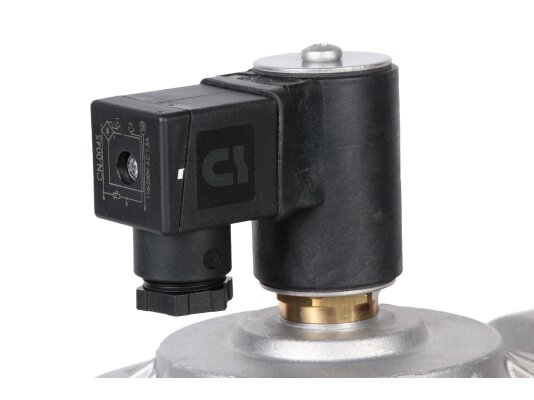

Электрические компоненты заизолированы от пыли и влаги для эксплуатации в различных условиях, в том числе при повышенном содержании пылевых частиц в окружающем пространстве и попадании на корпус струй воды.
Применение
Газовый э/м клапан выполняет функцию запорно-регулирующего органа в магистральных трубопроводах, газовых горелках промышленных котельных установок.
Место размещения

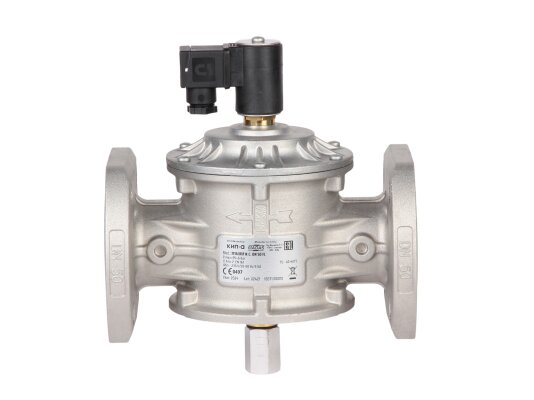

Газовый клапан размещается преимущественно перед регулятором давления газа, с учетом направления течения потока, указанного стрелкой на корпусе. При установке следует предусмотреть свободный доступ к рычагу взвода.
Запорная арматура подходит для размещения внутри помещений, соответствующих зоне 2 по классификации взрывоопасных зон, и на улице. Не допускается эксплуатация в местах с агрессивной внешней средой, вызывающей коррозию металлических частей конструкции и разрушение материала уплотнений.
Варианты газовых клапанов M16/RM NC
В серию M16/RM NC входят электромагнитные газовые клапаны с резьбовыми и фланцевыми соединениями до DN300, питанием от сети 12В, 24В, 230В, фильтром 10/ 50/ 100 микрон/ без фильтра, для систем с максимальным давлением 500 и 6000 мбар.
