Описание

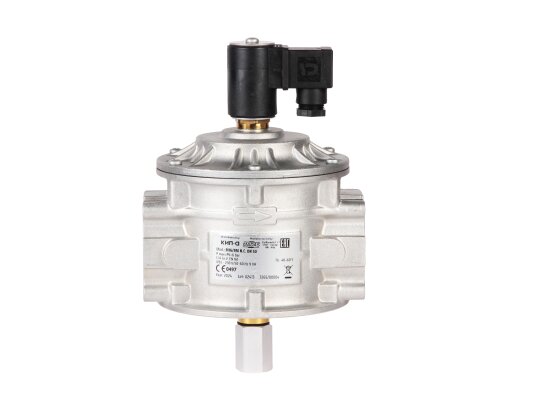

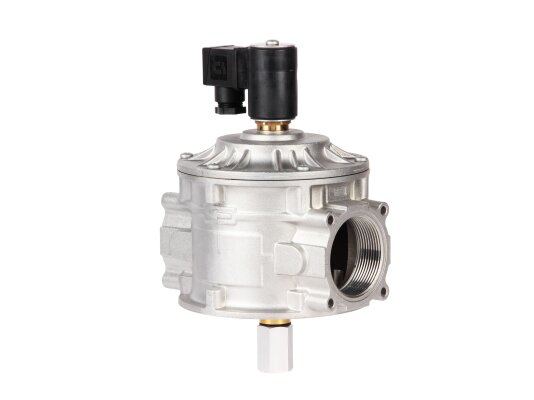

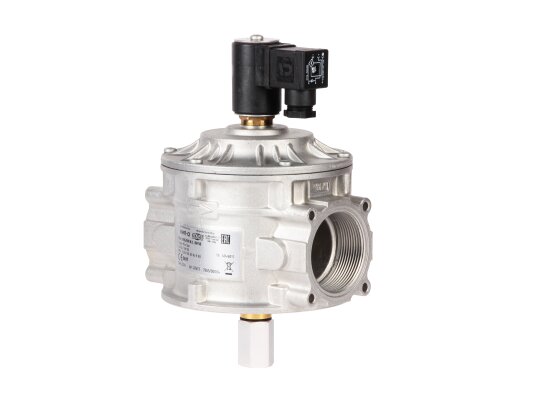

Газовый электромагнитный клапан Madas CM07C0000 008 служит для безопасной работы газопотребляющей установки, надежного перекрытия газопровода. Используется в трубопроводных магистралях, промышленных горелках с давлением газа до 6 бар.
Виды газа
Электромагнитные газовые клапаны Madas M16/RM NC пригодны для работы с метаном, сжиженным газом, азотом, воздухом (сухой газ). По запросу доступны модели для биогаза, попутного нефтяного газа.
Особенности

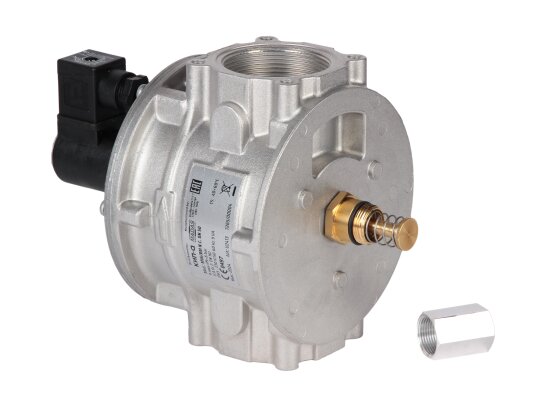

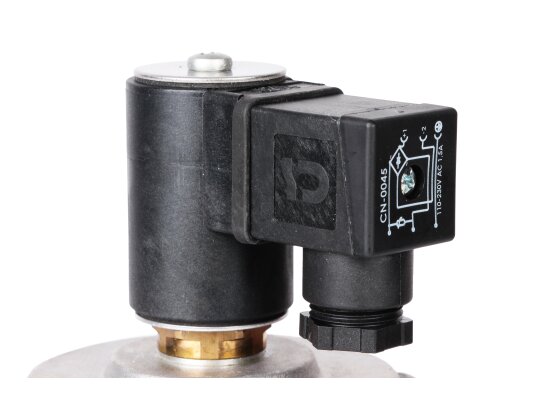

Клапаны линейки Madas M16/RM NC являются нормально-закрытыми устройствами с ручным открытием. Быстро срабатывают при потере напряжения ( 1 сек.). Открыты пока на катушку подается напряжение. Взвод производится вручную с помощью рычага при поступлении на катушку электропитания. Недопустимо резкое открытие клапана в системах с давлением более 500 мбар.
Возможно оснащение указателем положения для дистанционного отслеживания текущей позиции клапана.
Основные рабочие характеристики модели CM07C0000:
- питание от сети 230 В, допустимое отклонение -15%, +10%;
- давление газа в магистрали подачи: до 6000 мбар;
- перекрытие потока при отключении электропитания в течение 1 секунды;
- соответствие классу А герметичности по евростандарту EN 161;
- диапазон эксплуатационных температур: -40.+60 °C;
- монтаж в систему на резьбовые соединения Rp 1 1/2;
- эксплуатационный ресурс: 6000 циклов (10 лет и более);
- горизонтальный или вертикальный монтаж (катушка вверху).
Конструкция

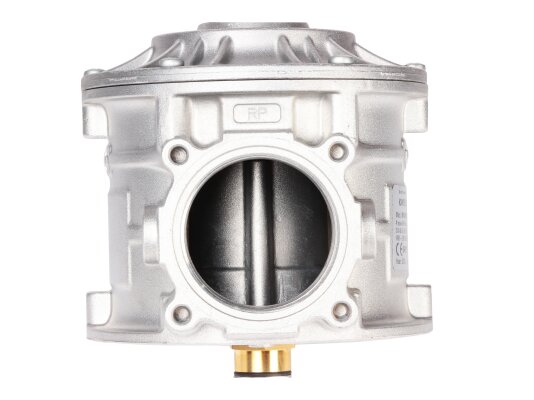

Электромагнитный газовый клапан оснащен высокопрочным корпусом из алюминиевого литья для безопасной эксплуатации систем с высоким давлением газа. Конструкция произведена из износостойких материалов с газонепроницаемыми свойствами: нержавеющей стали, алюминия, латуни, NBR-каучука.

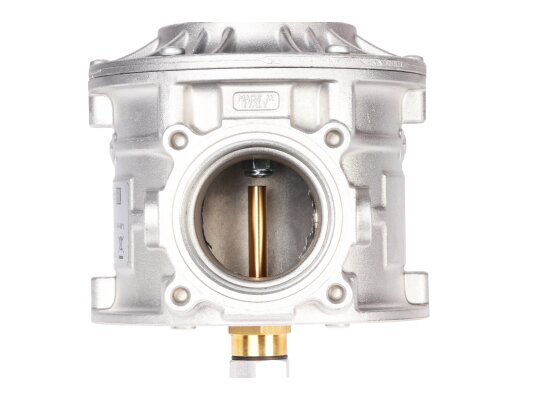

Входящий поток проходит через сетку, очищаясь от твердых частиц размером от 100 микрон, способных вызвать засорение и потерю герметичности клапана.
Пылевлагонепроницаемость корпуса соответствует стандарту IP65, что обеспечивает бесперебойную работу запорной арматуры в условиях запыленных помещений и попадания на корпус влаги.
Преимущества
- Быстрое закрытие и надёжная герметизация трубопровода.
- надёжное исполнение в литом корпусе для промышленных условий эксплуатации.
- Пыле-, влагонепроницаемость внешней оболочки класса IP65.
- Морозо-, теплостойкое исполнение.
Место размещения

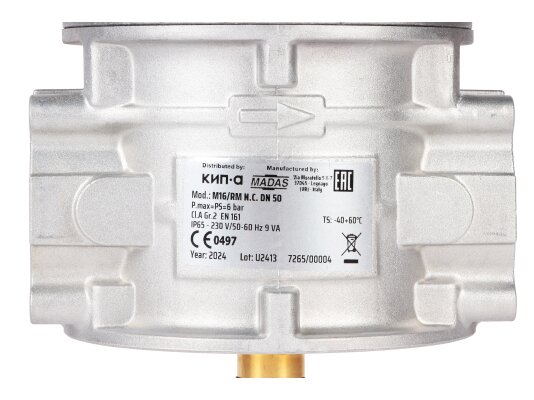

Газовый клапан размещается внутри помещений зоны 2 и на открытом воздухе, за исключением мест, где внешняя среда может вызвать разрушение стали, алюминия, каучука. При установке необходимо совместить стрелку на корпусе с ходом потока и предусмотреть место для свободного доступа к механизму взвода.
Другие модификации линейки
В линейку Madas M16/RM NC входят газовые электромагнитные клапаны с резьбовыми и фланцевыми соединениями, электропитанием 12В, 24В, 230В, для газовых установок с максимальным давлением газа 500 и 6000 мбар.
