Описание

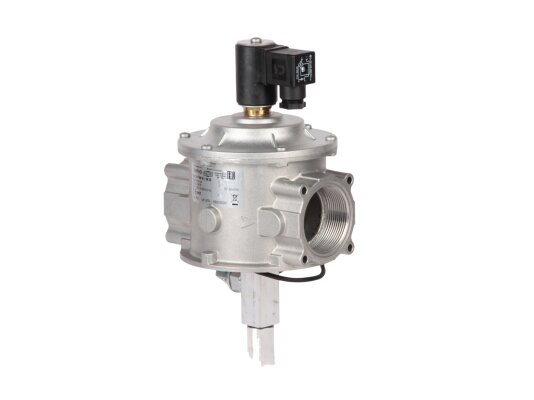

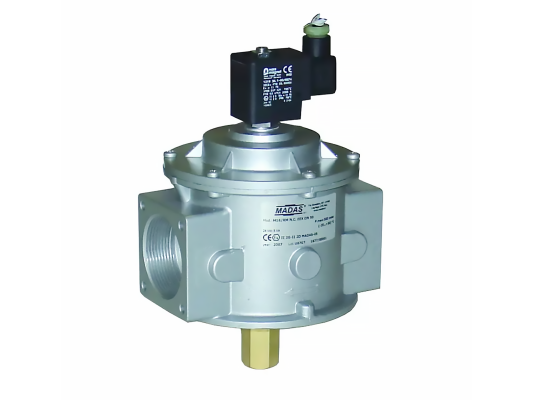

Газовый электромагнитный клапан Madas CM07C0046 008 применяется для безопасной эксплуатации промышленной газовой установки, герметичного перекрытия потока газа. Эксплуатируется в трубопроводных магистралях, котельном оборудовании с давлением газа до 6 бар. Входит в серию запорных устройств с автоматическим закрытием и ручным взводом.
Виды газа: метан, сжиженный газ, азот, воздух (сухой газ). По запросу доступно исполнение для работы с биогазом, попутным нефтяным газом.
Особенности

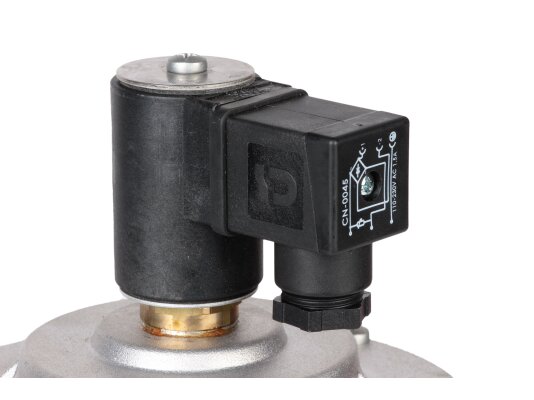

Газовые клапаны серии Madas M16/RM NC являются нормально-закрытыми устройствами с ручным открытием. Отсекают поток газа при обесточивании. Остаются в открытом положении пока катушка находится под напряжением. Взвод выполняется вручную с помощью рукоятки при подаче на катушку электропитания. Запрещено производить моментальный взвод при давлении газа более 500 мбар. Клапан поставляется с указателем положения для дистанционного контроля текущей позиции.

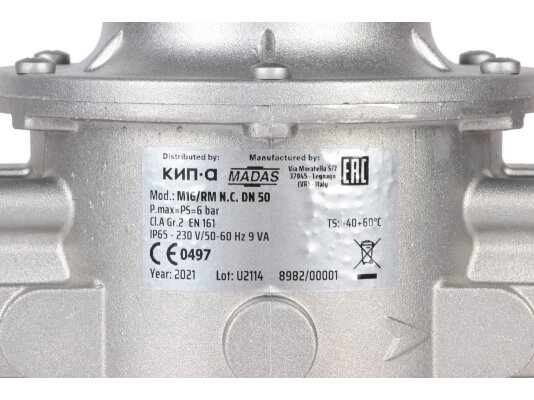

Основные характеристики модели CM07C0046:
- напряжение электропитания: 230 В, допустимое отклонение -15%, +10%;
- максимальное давление газа: 6000 мбар;
- закрытие в течение 1 секунды при отключении электропитания;
- соответствие классу А герметичности по евростандарту EN 161;
- резьбовое присоединение, отверстия с резьбой Rp 2;
- диапазон рабочих температур: -40.+60 °C;
- заявленный срок службы: не менее 10 лет (ресурс 6000 циклов);
- установка на горизонтальный или вертикальный трубопровод (катушка вверху).
Исполнение и комплектация
Запорное устройство оснащено высокопрочным корпусом, отлитым под давлением из алюминия. Конструктивные элементы произведены из материалов, стойких к износу, высоким нагрузкам, составу газов: коррозионностойкой стали, алюминия, латуни, NBR-каучука.

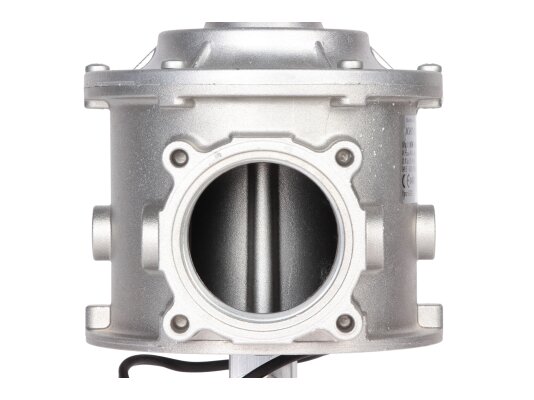

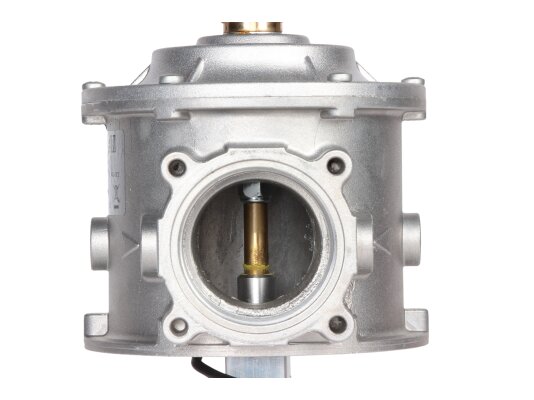

Входящий поток очищается от мусора и пыли, проходя через сетчатый фильтр на входе клапана. Размер отверстий сетки – 100 микрон.
Защита устройства от внешних воздействий на уровне IP65 способствует бесперебойную работу в условиях повышенной запыленности и попадания на корпус влаги.
Преимущества
- Быстрое перекрытие потока, надёжная герметизация.
- Безопасная эксплуатация в системах с давлением газа до 6 бар.
- Коррозиестойкая, газонепроницаемая конструкция.
- Встроенный обслуживаемый фильтр.

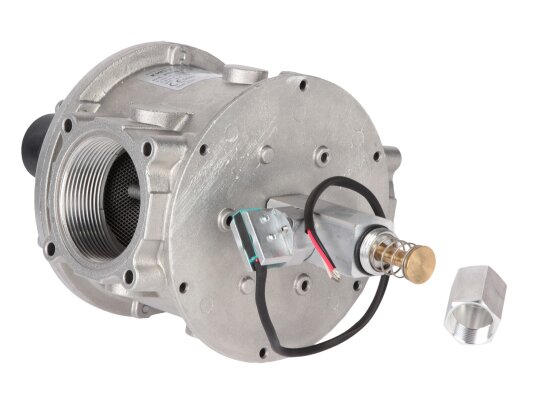

- Индикация закрытого положения.
- Пыле-, влагозащита электрических контактов класса IP65.
- Всепогодное исполнение.
Место установки
Газовый э/м клапан может устанавливаться внутри помещений, отвечающих требованиям к зоне 2 взрывоопасности по классификации взрывоопасных зон, а также на открытом воздухе. Во избежание риска утечек и аварий не допускается размещение запорной арматуры в местах, где окружающая среда разрушающе действует на сталь, алюминий, каучук. При монтаже газового клапана необходимо совместить стрелку на корпусе с направлением течения газа и предусмотреть место для беспрепятственного доступа к рукоятке взвода.
Другие модели серии Madas M16/RM NC
Доступны для заказа газовые электромагнитные клапаны с разными типами и диаметрами соединений (резьбой, фланцами до DN300), электропитанием 12В, 24В, 230В, для оснащения газовых установок с максимальным давлением 500 и 6000 мбар.
